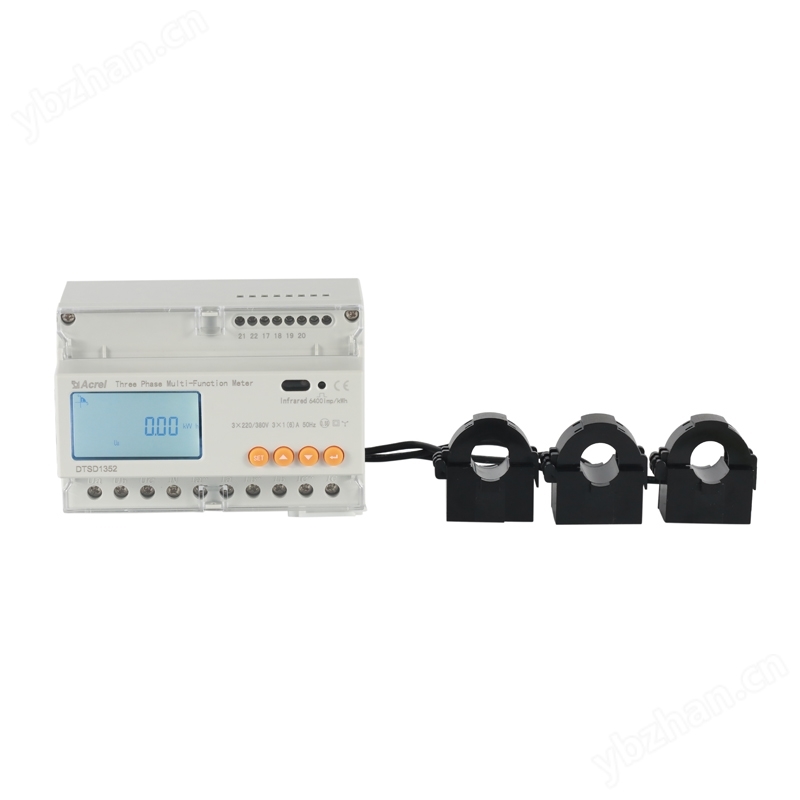

1 DTSD1352-CT储能项目二次互感电能表 概述
DTSD1352 导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信"和“遥控"功能，并具备报警输出。带有 RS485 通信接口，可选用 MODBUS-RTU 或 DL/T645 协议。该电力仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。产品符合企业标准《导轨式安装电能表企业标准》的要求。

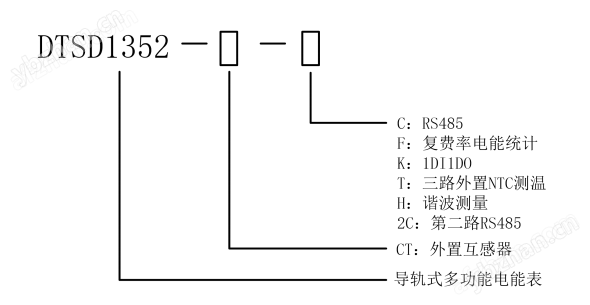

2 DTSD1352-CT储能项目二次互感电能表 型号说明

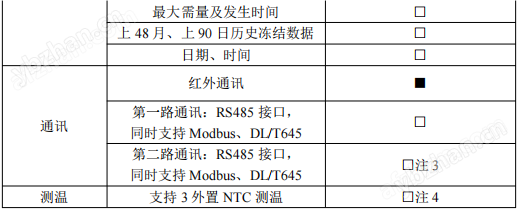

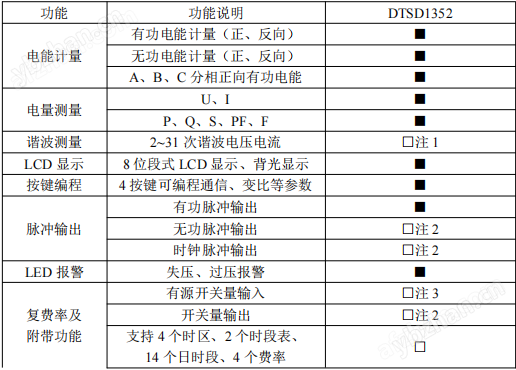

3 功能列表
注：1：外置互感器规格时，谐波测量为标配，其余规格均为选配。
2：默认无功脉冲、时钟脉冲、开关量输出三选一；
3：有源开关量和第二路通讯二选一；
4：选配测温功能时 1、2 所述选配功能均不可选。
光伏改造为什么要用二次互感电表
-
适应不同电流电压等级：光伏系统的输出电流和电压会因光伏板的数量、安装方式以及光照条件等因素而有所不同。二次互感电表通过电流互感器（CT）和电压互感器（PT）进行信号转换，可以将不同大小的一次侧电流和电压转换为二次侧统一的标准信号，通常是较小的电流和电压值，如 5A、100V 等，以适应电表的测量范围，便于准确计量和监测。
-
提高测量精度：互感器具有较高的精度和稳定性，能够将一次侧的大电流、高电压按准确的变比转换为二次侧的小电流、低电压，为电表提供准确的测量信号。二次互感电表配合高精度的互感器，可以有效减少测量误差，准确计量光伏系统的发电量和用电量，对于评估光伏系统的性能和经济效益至关重要。
-
增强安全性：在光伏改造中，一次侧的高电压和大电流直接接入电表会带来安全风险。二次互感电表通过互感器将一次侧和二次侧电气隔离，使电表的二次侧处于低电压、小电流状态，不仅保护了电表本身，也大大降低了操作人员触电的风险，提高了系统的安全性和可靠性。
-
便于信号传输和远程监控：二次互感电表输出的标准信号便于进行信号传输，可以通过电缆或其他通信方式将测量信号传输到远处的监控设备或电力管理系统，实现对光伏系统的远程监控和数据采集。这对于大规模的光伏改造项目，如分布式光伏发电站、光伏建筑一体化等场景尤为重要，方便运维人员实时了解光伏系统的运行状况，及时发现问题并进行处理。
-
实现多回路测量和集中管理：在一些光伏改造项目中，可能涉及多个光伏组件或多个支路的电能测量。二次互感电表可以与多个互感器配合，实现对多个回路的电流和电压测量，然后通过电表内部的计算和处理，对各回路的电能进行分别计量和统计，便于对整个光伏系统进行集中管理和分析，有助于优化系统运行和提高能源利用效率。
