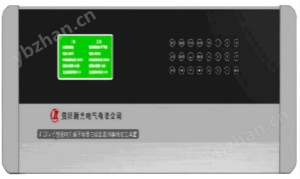

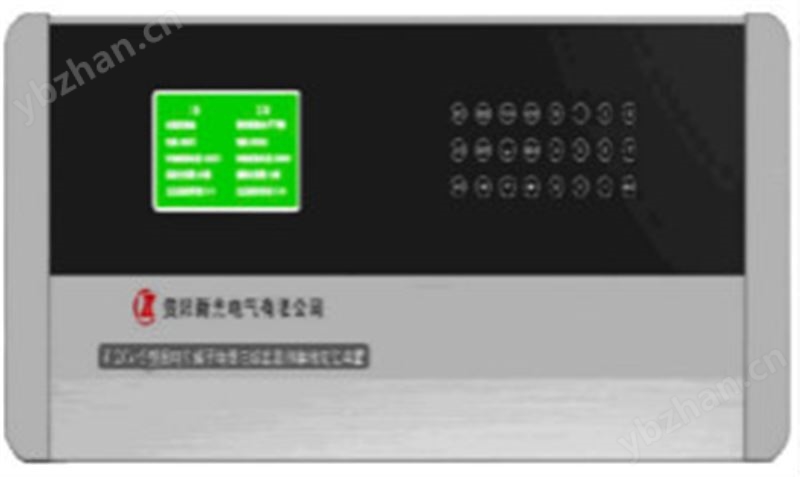

ZRWJ型发电机转子绕组温度 在线检测装置

1 适用范围

适用 于大型发电机、电动机转子绕组温度在线检测。

该装置已获国家保护。

2 技术特点和技术参数

技术特点是，转子绕组外部回路电阻、转子滑环接触电阻对绕组温度测量没有影响。

· 电压：0-600V，±0.5%，分辨率0.1V。

· 电流：0-3000A，±0.5%。

· 温度：-20-150度，±2%,分辨率0.1度。

· 电阻：0-9999mΩ,±2%，分辨率0.1mΩ；0-9999Ω，±2%，分辨率0.1Ω。

· 报警整定：50-150度；延时整定范围：5-100秒。

· 通过按键设置绕组温度较高、绕组温度过高报警值，各两组无源接点输出。

· 显示方式：液晶屏幕。

· 通过RS485通讯接口按上位机规约将转子绕组电阻值和温度值送往监控系统。

· 装置具有绕组温度越限报警记忆功能，能记忆15次前后各25组数据。

· 具有4-20 m A输出。

· 装置工作电源：直流或交流220V±10%.

· 装置尺寸：372mm（宽）X280mm（深）X184mm（高）

· 开孔尺寸：314mm（宽）X179mm（高）
