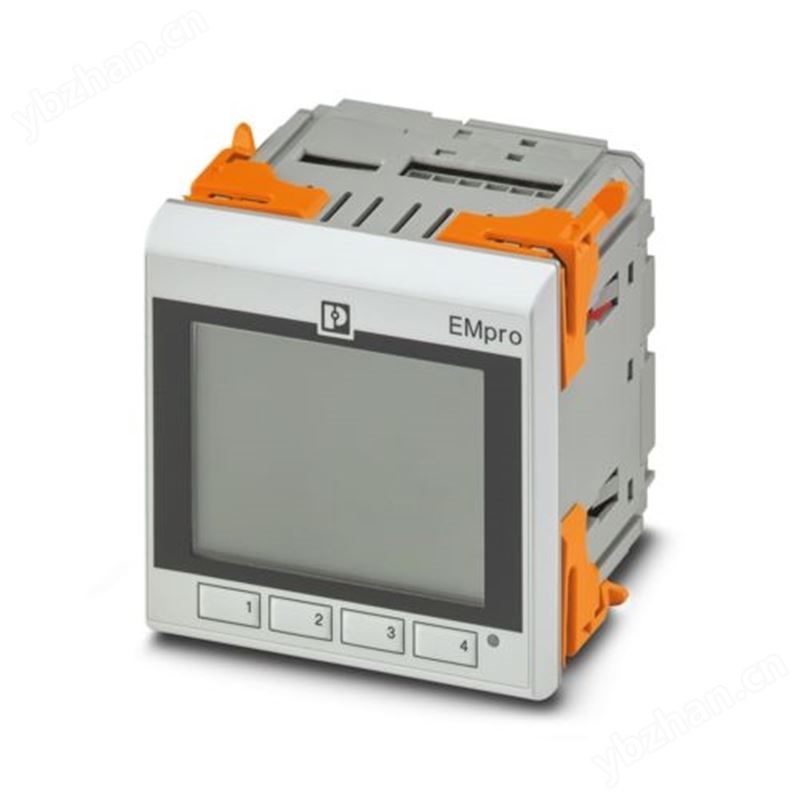

菲尼克斯 测量设备 2907953 EEM-MA770-EIP
多功能能量测量设备，采用集成的Modbus/TCP和EtherNet/IP™接口，用于测量最高690 V的低压装置中的电气参数。
菲尼克斯 测量设备 2907953 EEM-MA770-EIP
额定条件下的最大功耗 10 VA
主电源类型 3相（3或4线制），双相（2线制）与单相（单线制）
电气隔离
测试电压 4 kV AC (50 Hz, 60 s)
污染等级 2
电气隔离 壳体相对于所有电位 IEC 61010-1
标准/规程 IEC 61010-1
过电压类别 III (300 V AC)
II (600 V AC)
绝缘 强化绝缘
电气隔离 电源相对于其他所有电位 IEC 61010-1
标准/规程 IEC 61010-1
过电压类别 III (300 V AC)
II (600 V AC)
绝缘 强化绝缘
电气隔离 电压测量输入端相对于其他所有电位 IEC 61010-1
标准/规程 IEC 61010-1
测量类型 III (300 V AC)
II (600 V AC)
绝缘 强化绝缘
电气隔离 电流测量输入端相对于其他所有电位
绝缘 功能性绝缘
电气隔离 数字I/O
绝缘 功能性绝缘
电气隔离 通信接口
绝缘 功能性绝缘
电源
电源电压范围 100 V AC ... 400 V AC (±20 %)
150 V DC ... 250 V DC (±20 %)
功耗 ≤ 4 W
额定频率 50 Hz ... 60 Hz (AC正弦)
输入数据
概述
测量原理 真均方根值测量 (TRMS)
测量值 交流电正弦 (50 Hz/60 Hz)
谐波电流获取 直至第63个谐波
输入说明 数字输入符合IEC/EN 61131-2（类型3）
号码 1
电压输入信号 24 V DC
0 V DC ... 30 V DC
电流输入信号 2 mA ... 15 mA
保护 250 mA (快速熔断)
测量: 电压
输入名称 电压测量输入V1，V2，V3
输入电压范围 直接 35 V AC ... 690 V AC (相/相)
20 V AC ... 400 V AC (相/中性导线)
输入电压范围 通过外部电流互感器 60 V AC ... 2000000 V AC (初级)
60 V AC ... 400 V AC (次级)
电涌功率 760 V AC (相/相)
精度 0.2 %
功耗 <2 VA
测量: 电流
输入名称 电流测量I1, I2, I3
输入电流 1 A (次级)
5 A (次级)
测量范围 1 A ... 20000 A (初级)
过载量 6 A (I最大)
测量范围额定值的响应阈值 10 mA (1 A)
50 mA (5 A)
精度 0.2 %
电流过载 50 A，1秒
功耗 <0.5 VA
测量: 电源
精度 0.5 %
有功能量（IEC 62053-22） 0.5 S级
无功功率（IEC 62053-23） 级 2
ANSI C12.20 0.5 S级
输出数据
输出说明 数字输出符合IEC/EN 61131-2（类型3）
号码 1
电流输出信号 ≤ 100 mA
电压输出信号 24 V DC
保护 250 mA (快速熔断)
连接数据
电流，电压，电源
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
刚性导线横截面 0.2 mm² ... 6 mm²
柔性导线横截面 0.2 mm² ... 4 mm²
可连接导向横截面 AWG 24 ... 10
紧固扭矩 0.5 Nm ... 0.6 Nm
数字I/O / 通信
连接方式 螺钉连接
剥线长度 7 mm
螺纹 M3
刚性导线横截面 0.14 mm² ... 2.5 mm²
柔性导线横截面 0.14 mm² ... 1.5 mm²
可连接导向横截面 AWG 26 ... 14
紧固扭矩 0.5 Nm ... 0.6 Nm
接口
尺寸
材料规格
环境和真实条件
环境条件
保护等级 (壳体) IP20 (外壳)
保护等级 (显示屏) IP54 (显示器 (+ EEM-MA-IP))
环境温度（运行） -10 °C ... 55 °C
环境温度（存放/运输） -40 °C ... 70 °C
海拔 ≤ 2000 m
允许的最大相对湿度（运行） ≤ 95 % (无冷凝)
认证
安装
商业数据
订货号 2907953
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMMC21
产品关键代码 CMMC21
目录页面 页码202 (C-5-2019)
GTIN 4055626261096
单件重量（含包装） 516.84 g
单件重量（不含包装） 520.1 g
原产地 DE
