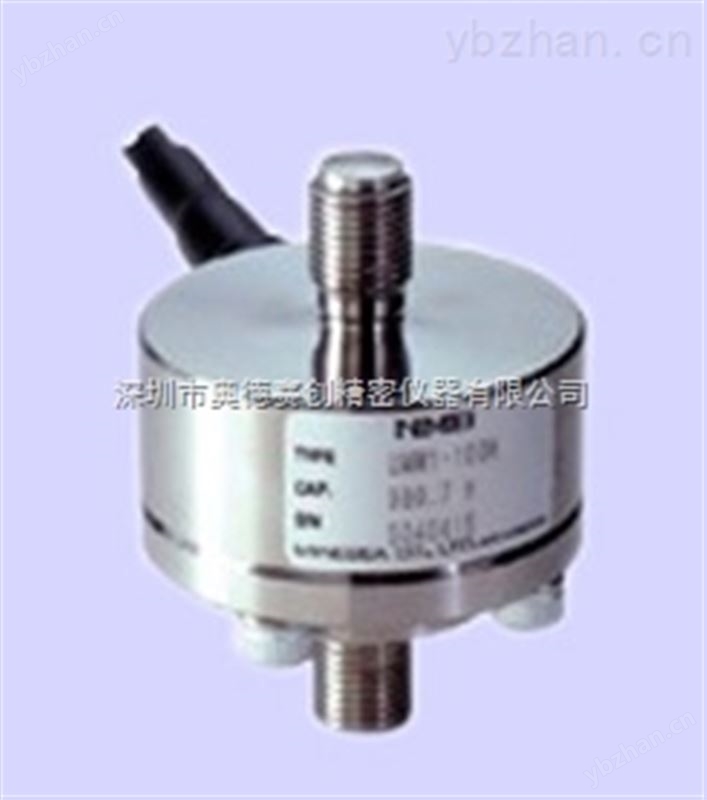

特点：1.体积小，重量轻
2.张力/压缩称重传感器
3.不锈钢结构
参数描述：
|
量程 |
490.3N{50kgf} ～19.61KN{2tf} |
输出阻抗 |
425Ω±50Ω |
|
安全载荷 |
150%R.C. |
输入阻抗 |
350Ω±5Ω |
|
界限载荷 |
200%R.C. |
绝缘阻抗 |
2000MΩ 以上(DC50V) |
|
输出灵敏度 |
2 mV/V±0.01mV/V |
工作温度范围 |
-20℃~80℃ |
|
非线性 |
0.15%R.O. |
温度补偿范围 |
-10℃~70℃ |
|
滞后性 |
0.1%R.O. |
零点温漂 |
0.05%R.O./ 10℃ |
|
重复性 |
0.05%R.O. |
满程温漂 |
0.1%LOAD/10℃ |
|
蠕变 |
0.02%R.O./20min |
导线长度 |
3m |
|
激励电压 |
12V 以下 |
防护等级 |
IP67 |
|
zui大激励 |
20V |
材料 |
不锈钢 |
|
零点漂移 |
±0.06mV/V |
使用寿命 |
106 次 |
外形尺寸：
|
选型表： 型式 |
定格容量 |
ΦA |
B |
C |
ΦD |
F |
G |
H |
定格变位量 |
固有振动数(Hz) |
质量(约kg) |
|
UMM1-50K |
490.3N ﹛50kgf﹜ |
51 |
70 |
SR50 |
42 |
16 |
9.5 |
34 |
0.15 |
3600 |
0.6 |
|
UMM1-100K |
980.7N ﹛100kgf﹜ |
0.10 |
5000 |
||||||||
|
UMM1-200K |
1.961KN ﹛200kgf﹜ |
0.07 |
6000 |
||||||||
|
UMM1-500K |
4.903KN ﹛500kgf﹜ |
51 |
70 |
SR50 |
42 |
16 |
9.5 |
34 |
0.07 |
7000 |
|
|
UMM1-1T |
9.807KN ﹛1tf﹜ |
0.05 |
10000 |
||||||||
|
UMM1-2T |
19.61KN ﹛2tf﹜ |
0.05 |
10000 |
