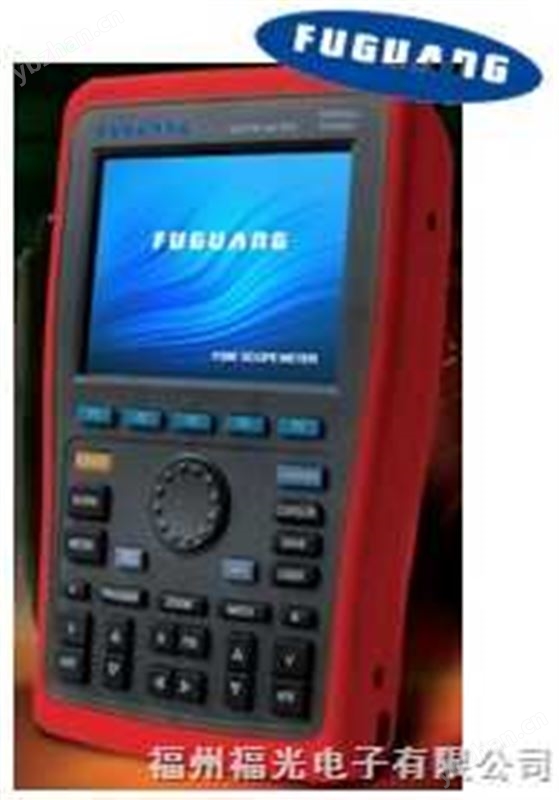

F200系列手持式数字示波器为您提供简单而功能明晰的操作面板,进行所有的基本操作。各通道的标度和位置旋钮提供了直观的操作,符合传统仪器的使用习惯,您不必花大量的时间去学习和熟悉数字存储示波表的操作,即可熟练使用。为加速调整,便于测量,用户可直接按
AUTO
按键,仪器则显现适合的波形和档位设置。除易于使用之外,F200系列数字示波表还具有更快完成测量任务所需要的高性能指标和强大功能。强大的触发和分析能力使其易于捕获和分析波形。清晰的液晶显示和数学运算功能,便于用户更快更清晰地观察和分析信号问题。
|
手持式数字示波器 产品特点
输入通道:200, 100,60 或 40MHz 带宽
双通道,垂直偏转宽量程:5mV/div---50V/div
高清晰彩色/单色5.7寸液晶显示器,320×240分辨率,可自由设置高分辨率的彩色显示屏或黑白显示屏
自动波形、状态设置
一键屏幕拷贝功能,可连续拷屏到U盘
精细的视窗扩展功能,精确分析波形细节与全貌
灵活的单键飞轮,使用户在操作如光标,参数测量,菜单,触发电平,及其它的一系列操作变得简单快捷
内嵌FFT,增加,对信号进行频域分析
DMM
模式下的趋势图
可用于长时间监测电压、电流等状态,比如记录充(放)电时电池电压曲线。
zui长可达30天的趋势记录。
*的XY模式显示,
同时观察两个输入信号的波形,及李沙育图形
多种触发模式:边沿,脉宽,视频,交替触发功能
自动测量27种波形参数
光标测量功能
*的波形录制、存储和回放功能;
1M
的存储容量,可录制1000屏的波形。能通过飞轮快速定位您所感兴趣的屏幕,一键录制保存到U盘上。
USB HOST接口,通过该接口进行系统升级
多种波形数学运算功能(包括:加,减,乘,除)
万用表功能、U盘升级功能
手持式数字示波器 技术指标
特 征 |
F223 |
F292 |
F296 |
F299 |
带 宽 |
25MHz |
60MHz |
100MHz |
200MHz |
扫描时基 |
10 ns~50s/div |
5 ns~50s/div |
5 ns~50s/div |
2ns~50s/div |
上升时间 |
≤14ns |
≤5.8 ns |
≤3.5 ns |
≤1.8 ns |
实时采样率 |
125MS/s |
250 MS/s |
500 MS/s |
1GS/s |
等效采样率 |
25 GS/s |
|||
通 道 数 |
2 |
|||
垂直偏转系数 |
5mV~50V/div |
|||
波形参数自动测量 |
27种 |
|||
存储深度 |
7500点 |
|||
记录长度(zui大值) |
1024K |
|||
触发类型 |
自动,正常,单次,延迟,边沿,脉宽,视频,交替 |
|||
硬件频率计 |
6位硬件频率计 |
|||
接 口 |
USB HOST |
|||
数 学 值 |
加,减,乘,除,FFT,反相 |
|||
附加功能 |
● 具有数字万用表功能,*的一键拷屏功能; ● 通过USB接口进行系统升级。 |
|||
万用表功能 |
||||
直流电压测量 |
量程:600mV、6V、60V、600V、1000V精确度:±(1%+5个字) |
|||
交流电压测量 (45Hz~400 Hz) |
6V/60V/600V/700V:±(1.2%+5个字),频率:﹤200 Hz,±(1.5%+5个字),频率:≥200 Hz |
|||
600 mV :±(1.2%+5个字), 频率:45Hz~100Hz |
||||
直流电流测量 |
6mA/60 mA/600 mA:±(1.2%+5个字),6A:±(1.5%+5个字) |
|||
交流电流测量 (45Hz~100 Hz) |
6mA/60 mA/600 mA精确度:±(1.8%+5个字) |
|||
6A精确度:±(2.5%+5个字) |
||||
电阻测量 |
600Ω/6MΩ/60 MΩ:±(1.5%+5个字),6kΩ/60kΩ/600kΩ:(1.2%+5个字) |
|||
电容测量 |
6nF、6mF:±(5%+10个字),60 nF/600 nF/6μF/60μF/600μF:±(4%+5个字) |
|||
通断测试 |
OK |
|||
二极管测试 |
OK |
|||
趋势图功能 |
OK |
|||
测量模式 |
手动/自动 |
|||
zui大显示位数 |
5999 |
|||
一般参数 |
||||
界面显示 |
彩色,64k,LCD,320×240;可选彩色或单色显示方式 |
|||
LCD尺寸 |
对角145mm(5.7英寸) |
|||
电 源 |
100~240V,50~60Hz,1.5A |
|||
供电方式 |
本机电池供电或外界直流适配器供电 |
|||
电池供电 |
5小时 |
|||
外形尺寸 |
268×168×60mm |
|||
机身重量 |
1.8kg |
以上内容仅供参考,具体情况需沟通确认
