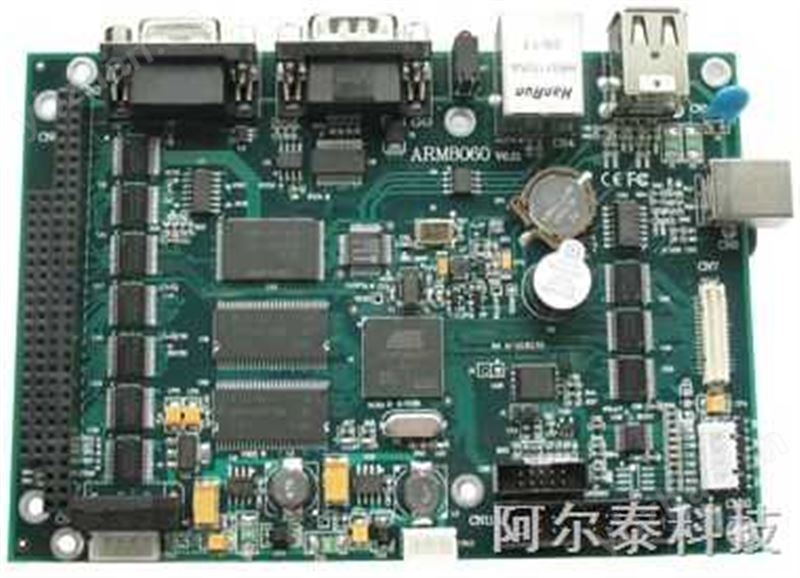

ARM8060是阿尔泰科技发展有限公司基于Atmel公司ARM926EJ-S内核的AT91SAM9261处理器，结合PC104总线规范设计的一款具有*性价比、结构和尺寸极其紧凑并且功耗极低的工业级嵌入式主板，其上运行嵌入式Linux或WinCE操作系统，可以处理多种计算任务。
ARM8060是阿尔泰科技发展有限公司基于Atmel公司ARM926EJ-S内核的AT91SAM9261处理器，结合PC104总线规范设计的一款具有*性价比、结构和尺寸极其紧凑并且功耗极低的工业级嵌入式主板，其上运行嵌入式Linux或WinCE操作系统，可以处理多种计算任务。
主板采用超低功耗嵌入式处理器，无风扇设计，超宽工作温度-20°C ~ +70°C，低温工作性能优良，高温工作*解决了由于风扇可靠性而引起的故障。并且ARM8060具有丰富的硬件接口资源，集成2路串口、USB主接口2路、USB设备接口1路、1路LCD及触摸屏等接口，从而使外设设计更为简单、可靠性更高、软硬件成本更低。
配备LCD转VGA小板，分辨率可达640×480，可以连接电脑显示器，配以USB鼠标和键盘，即可连接成为一台具有极低功耗的工业控制计算机。板载串口和100M以太网接口可以方便的连接各种工业控制模块。
硬件资源
1.*处理器（CPU）
Atmel公司AT91SAM9261处理器
工作频率范围：550Hz～200MHz（出厂为180MHz）；
2.系统存储器（SYSTEM RAM）
DataFlash：4MB，存储系统启动代码
SDRAM： 64MB，32位数据总线
NandFlash：256MB ，掉电非易失，220M用户空间
3.显示系统（Display System）
LCD接口 ：支持TFT液晶屏，出厂分辨率为640×480
触摸屏接口： 支持4线电阻式触摸屏
4.通讯接口（Communication Interface）
RS232串口 ：1个，五线串口，波特率高达921.6 Kbps
调试串口：1个，三线串口，波特率设置为115200 Kbps
RS485接口 ：1个，工业级标准RS485接口；
USB HOST ：2个，USB2.0协议，波特率高达12Mbps
USB DEVICE：1个，USB2.0协议，波特率高达12Mbps
Ethernet ：1个， 10M/100Mbps自适应
5.电源接口（Power Interface）
12V-36V宽范围直流供电，带5v和3.3v电源指示灯，低功耗
6.其他设备（Other Device）
直流蜂鸣器：1个
LED灯：3路 ，其中一路为系统运行指示灯，两路为用户灯
时钟：低功耗高精度外接实时时钟，带后备锂电池
提供看门狗功能和复位电路
17pin用户GPIO：可配置输入或者输出，支持开漏、上拉、输入滤波模式
7.工艺特点（Technics Characteristic）
6层PCB设计，稳定性高，具有*的电气性能和抗干扰性能
8.工作温度（Operation Temperature）
工作温度：-20°C ~+70°C
存储温度：-40°C ~+85°C
9.电源（Power Supply）
采用12V~36V宽范围直流供电（标准为24V，电流32mA）
10.主板尺寸（Size）
尺寸大小：146×102×20 mm
软件资源
ARM8060主板支持WinCE和嵌入式Linux操作系统，提供所有功能部件在WinCE5.0和Linux2.6下的驱动接口，并提供文档说明及大量应用程序源代码，购买前请说明所需操作系统。其具体的资源如下：
1. WINCE 特性
● 内核版本
- WindowsCE.net 5.0
● 驱动特性
- 10/100M以太网卡DM9000A驱动
- NAND FLASH 驱动程序，被认成一个220M容量的硬盘
- RTC 驱动（可掉电保存时间）
- RS232 / RS485驱动
- USB Host 驱动，支持USB鼠标、USB键盘、U盘等
- USB Device 驱动，支持文件的下载和同步调试
- USB无线网卡驱动，支持802.11b/g协议
- TFT液晶屏驱动程序
- 触摸屏驱动
- 背光控制驱动
- PC104总线驱动，可结合本公司ART系列数据采集卡组成测控系统
- 通用I/O驱动，可配置输入或者输出，支持开漏、上拉、输入滤波模式
- 蜂鸣器驱动
- LED驱动
● 组件特性（简体中文系统）
- 支持ActiveSync, Microsoft Excel Viewer, Microsoft Word View, Word Pad 应用程序
- 支持 .NET Compact Framework 2.0, COM, MFC, SQL Server CE 2.0, MSXML 3.0
- 支持RAS/PPP, TAPI 2.0, TCP/IP, Ping, IE6, FTP Server, net Server 等网络协议
- 支持 BMP, GIF, JPG, PNG 等图片编解码
- 支持注册表保存功能
● 其他特性
- 主板接LCD时，功耗超过2W，为了降低功耗，用户可设置1~30分钟进入IDLE状态，背光自动关闭（点击触摸屏或鼠标均可唤醒）
- 支持转屏显示
- 可设置AT91SAM9261的工作主频
2. Linux 特性
● 内核版本
- Linux2.6.27
● 支持的文件系统
- Yaffs （可读写的用户文件系统220M容量，*使用）
- Cramfs （只读文件系统）
- NFS （网络文件系统，开发驱动程序及应用程序时方便调试使用）
- Ext2
- Ramdisk
- FAT16/32
● 支持驱动程序
- RS232 / RS485驱动
- 10/100M以太网卡DM9000A驱动
- NAND FLASH 驱动程序
- RTC 驱动（可掉电保存时间）
- USB Host 驱动，支持USB 鼠标、USB 键盘、优盘等
- USB无线网卡驱动（选配）
- TFT液晶屏驱动程序
- 背光控制驱动
- 触摸屏驱动
- PC104总线驱动，可结合本公司ART系列数据采集卡组成测控系统
- 通用GPIO驱动
- 蜂鸣器驱动
- LED灯驱动
● Linux 应用及服务程序
- Busybox （Linux工具集，包含常用Linux 命令等）
- net、Ftp、TFTP （网络工具及服务）
- ifconfig、ping、route 等（常用网络命令）
● 可选嵌入式图形系统
- Qt/Embedded、MiniGUI （提供开源代码板级）
l 应用程序源代码
- 提供所有驱动接口应用程序源代码使用示例
典型应用
嵌入式工控主板通过板载串口、网口等功能，可以迅速构建现场总线控制系统。具有10/100M以太网接口，使系统能够方便的接入企业信息管理层，实时地实现本地监控或者远程监控；也可以利用以太网传输速率高的特点，作为终端管理单元，连接以太网（DAME3000）采集模块和RS485/232（DAM-3000）采集模块；多串口联网设备；外挂PC104数据采集板卡，实现对现场设备的信号快速采集和实时控制。
