局部放电测试仪，扬州国华生产局放仪 适用于电机，变压器，互感器，电缆，套管，电力电容，高压开关，氧化锌避雷器等各种高压电容器的局部放电量测试，我公司生产的局放仪采用大屏幕示波管，可以清晰观察放电波形，双 表头显示放电量，同时局放仪有数字表和指针表头显示PC，欢迎各位新老顾客前来采购！

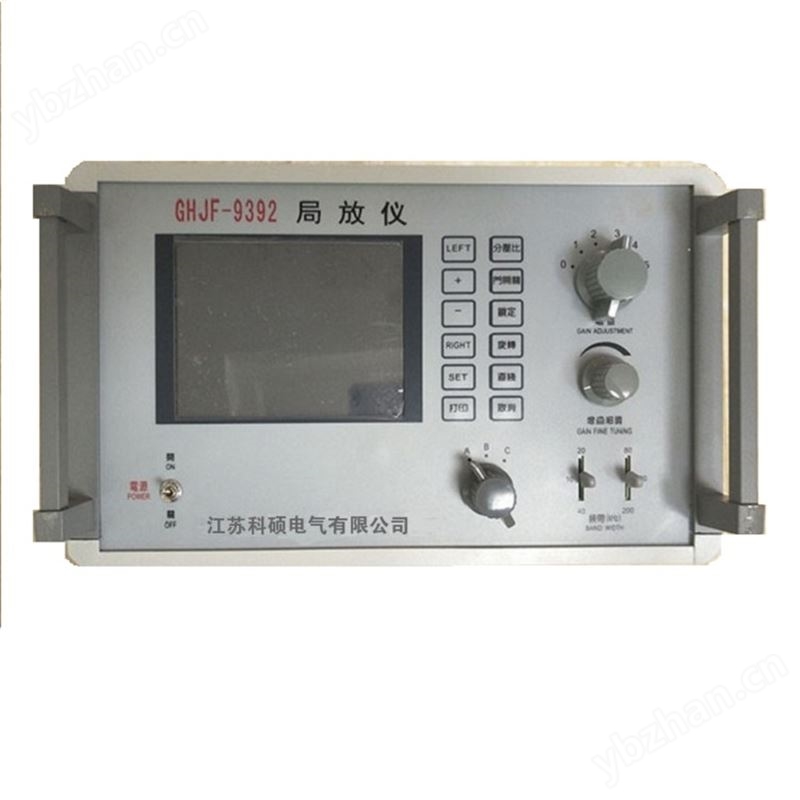

我公司立足扬州有利的科技资源和开放的科技环境，*的技术新开发的GHJF-H局放仪，专门用于变压器、电机、互感器、电缆、GIS、开关、避雷器等电设备的局部放电测量。其技术性能完成符合IEC-270标准及GB7354标准要求，是电器设备制作厂、发供电运行部门、电力建设安装调试部门的*测试设备。
局放仪它基本上保持了原有局放仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。该仪器是根据IEC（270）标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用*的抗干扰组件和*的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用.
一、
局部放电测试仪，扬州国华生产局放仪
技术参数
1．可测试品的电容范围：6ｐF~250ｕF
2．检测灵敏度及允许电流（见表1）。
3．椭圆扫描时基
（1） 频率：50、100、150、200、400Ｈz
（2） 旋转：以30度为一档，可旋转120度。
（3） 工作方式：标准－扩展－直线。
（4） 高频时基椭圆的输入电压范围：13~275Ｖ。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮。
5．放大器
（1） 3dB低频端频fL：20、40KHz任选。
（2） 3dB高频端频率fH：200、300KHz任选。
（3） 增益调节：粗调6档，档间增益差10倍±5%。
（4） 细调范围：＞10倍。
（5） 正、负脉冲响应不对称性：＜5%。
6．时间窗
（1） 窗宽：5度~150度（50Hz） 连续可调。
（2） 窗位置：每一窗可旋转0度~170度。
（3） 两个时间窗可分别或同时控制。
7、局放仪脉冲峰值表
（1） 线性指示：0~10*不大于5%。
（2） 对数指示：1~10*不大于5%。
表1 检测灵敏度及输入单元允许电流值
输入单元序号 调电容范围 灵敏度（PC）
（不平衡电路） 允许电流有效值
不平衡电路 平衡电路
1 6－25－100微微法 0.02 30mA 0.25A
2 25－100－400微微法 0.04 60mA 0.5A
3 100－400－1500微微法 0.06 120mA 1A
4 400－1500－6000微微法 0.1 0.25A 2A
5 1500－6000－25000微微法 0.2 0.5A 4A
6 0.006－0.025－0.1微法 0.3 1A 8A
7 0.025－0.1－0.4微法 0.5 2A 15A
8 0.1－0.4－1.5微法 1 4A 30A
9 0.4－1.5－6.0微法 1.5 8A 60A
10 1.5－6.0－25微法 2.5 15A 120A
11 6.0－25－60微法 5 25A 200A
12 25－60－250微法 10 50A 300A
7R 电阻 0.5 2A 15A
8、具有辅助识别放电脉冲相位的零标志系统。
9、工作电源 220V±10% 工频
10、体积：440×430×180mm
11、重量：约15Kg
局部放电测试仪，扬州国华生产局放仪具有灵敏度高，适用适品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线形、对数双功率指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。GH-JF2002局放仪具有体积小、重量轻、是携带式仪器。它的研究、开发新型电压电工产品和提高产品质量的有利辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF-9或JZF-10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局放仪器.
三、局部放电测试仪术语介绍：
1． 局部放电
局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极*）。
2． 电荷量q
在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3． 视在放电量校准器
视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局放仪的响应，此时调整刻度系数，确定局放仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。
校正电量发生器是测量局部放电时*的仪器，它的性能参数直接关系到测试结果的准确性。
视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。
校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
4．局放仪检测阻抗
检测阻抗是拾取检测信号的装置，在使用中，应根据不同的测试目的，被试品的种类来选择合适的检测阻抗，以提高局部放电测量的灵敏度、分辨能力、波形特性及信噪比。
检测阻抗按调谐电容范围分1～12号。（见表1）
5．时间窗（门单元）
时间窗是为防止大于局部放电的干扰信号进入峰值检波电路而设计的一种电路装置。因在实际试验时，尤其是在现场做试验时，不可避免地会引入一些干扰，所以，时间窗的使用更显得重要。
时间窗的工作原理是把椭圆扫描时基分成导通（加亮区域）和截止（未加亮区域）两部分,通过改变时间窗的位置和宽度将放电脉冲置于导通（加亮区域），干扰脉冲置于截止（未加亮区域），此时仪表读数即为放电脉冲数值，而干扰则不论大小，皆不会影响放电脉冲数值。若此时两个时间窗同时关闭，则仪表读数为整个椭圆上脉冲之峰值。
