特性
- 通用输入（热电阻、热电偶、电阻、电压）。
- 通过PC机及软件可在线设置输入类型和量程。
- 隔离型二线制，4~20mA模拟输出。
- 高精度转换，线性化校正。
- 内置冷端补偿。
- 输入-输出之间隔离，隔离能力达2KV。
- 紧凑的结构设计，体积小、重量轻。
- 适合安装于标准温度传感器接线盒内部。
概述

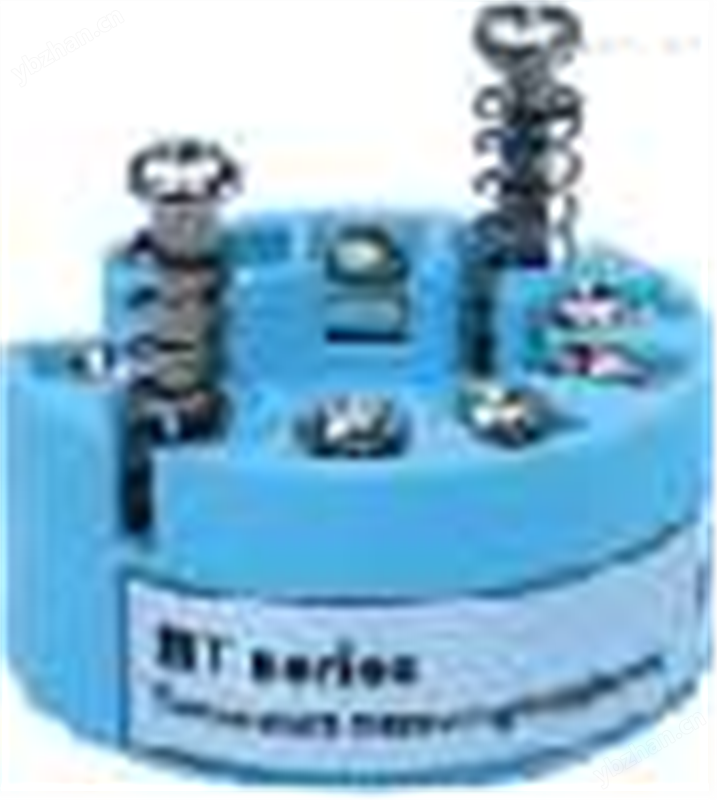

MT4182 通用型二线制隔离温度变送器。
MT4182 通用型温度变送器将来自热电阻、电阻式传感器、热电偶或电压传感器的信号经隔离转换, 输出标准的直流电流信号4～20mA 。
通用智能化, 用户可通过PC组态设置输入类型和量程范围。
该隔离温度变送器由于紧凑的设计，体积小、重量轻, 可直接安装于温度传感器的标准接线盒内与之形成一体化结构。
二线制传送方式（信号输出与回路供电为共同的二根导线），输出电流与被测温度成线性。转换精度高、长期稳定性好、抗干扰、免维护。广泛应用于工业生产过程的各种温度检测和控制系统。
产品通过CE认证。
选型、订货代码
技术参数
- 产品出厂时预设为K 型热电偶，0~1000℃，内置冷端补偿。
- 输入
用户可通过PC组态自行设置输入类型和量程范围。
◆热电阻输入：Pt100 、Cu50 等
温度量程范围：（参见选型表）
zui小量程：（参见选型表）
允许导线电阻：每条导线在10Ω以下
◆热电偶输入： K、E、S、B 等
温度量程范围：（参见选型表）
zui小量程：（参见选型表）
内置冷端补偿
◆电阻器输入
电阻值范围： （参见选型表）
zui小量程：（参见选型表）
允许导线电阻：每条导线在10 以下
◆电压输入
输入范围：-10~100mV
zui小量程：10mV
输入阻抗：1MΩ以上 - 输出
输出电流：4~20mA
熔断报警输出电流：<3.5mA
输出回路供电电源：12～30VDC
zui小工作电压：12VDC
输出纹波：<10mVp-p
输出允许负载电阻与供电电源的关系：
- 综合参数
基本误差：±0.2% （参见选型表）
温度漂移：基本误差 / 10℃
热电偶冷端补偿误差：±1℃
热电阻引线补偿：±0.1%（0~10Ω）
负载变化影响：±0.1%（允许负载范围）
电源变化影响：±0.1%（12~30V）
隔离电压：输入-输出 1.5 KV,1min ,50Hz
响应时间：<1s （0～90％）
开机稳定时间：约10 min
工作环境温度：-20～＋70℃
防护等级：IP 00 / IP 54（传感器防护等级决定）
电磁兼容：符合 IEC61000，EN61000相关要求
外形尺寸：Φ44×20（mm）
整机重量：约30克
端子接线图
