概述
XHGW

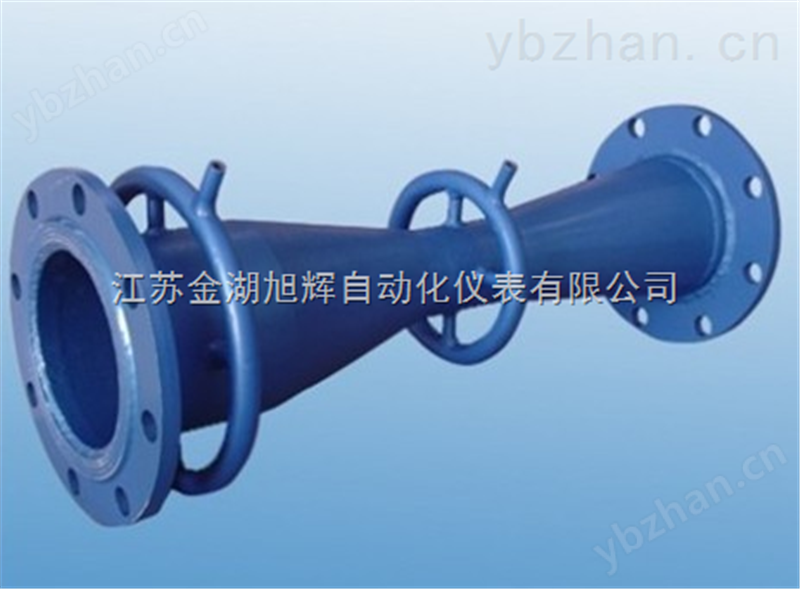

经典文丘里管的收缩段分三种形式：粗铸收缩段，机械加工收缩段，粗焊铁板收缩段。
经典文丘里管是按国标GB/T2624-93设计制造，按检定规程JJG640-94检定的。在标准节流装置中，它所要求的上、下游直管道zui短、*压力损失zui小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。
适用范围
公称直径：50mm≤DN≤1200mm（超过此范围需标定）
粗铸收缩段：100mm≤DN≤800mm
机械加工收缩段：50mm≤DN≤250mm
粗焊铁板收缩段：200mm≤DN≤1200mm
节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
雷诺数范围：2×10
5
≤ReD≤2×10
6
粗铸收缩段：2×10 5 ≤ReD≤2×10 6
机械加工收缩段：2×10
5
≤ReD≤2×10
6
粗焊铁板收缩段：2×10
5
≤ReD≤2×10
6
XHGW 经典文丘里管的上游取压口和喉部取压口做成几个（不少于4个）单独的管壁取压口形式，用均压环把几个单独管壁取压连接起来。当d≥33.3mm时，喉部取压口的直径为4～10mm，上游取压口直径应不大于0.1D；当d≤33.3mm时，喉部取压口直径为0.1d～0.13d，上游取压口的直径为0.1d～0.1D。
