多功能测量仪器 电能万用表 电压电流之间幅值和相位角检测仪
MULTI-AMP 电能万用表是一代的万用测量仪表，它用来测量 BK19-PMM-1 容易测量任何两个电压和电流之间的幅值和相位角，所测量的参数可同时显示在一个大的易读的图形显示屏上。
多功能测量仪器 电能万用表 电压电流之间幅值和相位角检测仪

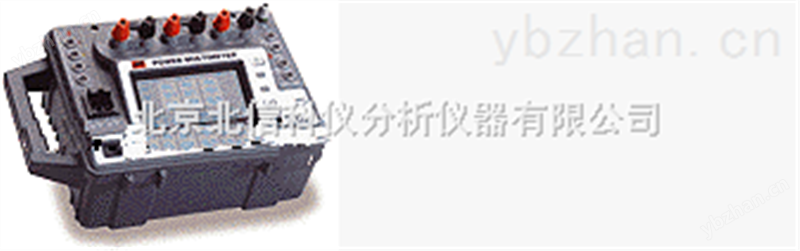

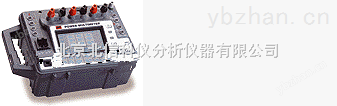

型号:DL19-PMM-1
n 同时测量显示三相系统参数
n 在低电流情况，可精确测量相位角
n 通用型，菜单操作仪器
n 高速测量方式
多功能测量仪器 电能万用表 电压电流之间幅值和相位角检测仪 仪器说明
MULTI-AMP 电能万用表是一代的万用测量仪表，它用来测量 BK19-PMM-1 容易测量任何两个电压和电流之间的幅值和相位角，所测量的参数可同时显示在一个大的易读的图形显示屏上。
PMM-1*的硬件设计包含了内部的微处理器的计时器，是测量保护继电器，包括电磁部件和计时，内部的计时单元可根据门的开 / 关状态而响应。状态包括施加的交 / 直流电压，干触点的开 / 关状态。
PMM-1是一种菜单操作型仪器，具有数据重显和记录功能，所具有的这些功能可使用户捕捉和存储测量结构并能传到 PC 机上。
多功能测量仪器 电能万用表 电压电流之间幅值和相位角检测仪 仪器应用
PMM-1 是一种用于通用型电器系统维护、电器设备的修理、保护继电器的测试和对运行电器设备的监测。仪表用于试运和日常维护中快速、精确测量保护和仪表的安装。结合电压和电流源仪器可测试和校准任何种类的保护继电器。当测量电流时，仪器可以不接导线利用钳形电流传感器直接测量，得到的测量数据可直接打印在外部的打印机或传输到微机中用于进一步数据分析。
特性和优点
l 电池和电源操作，带有自动内部充电器。
l 带有内部计时器的三个独立的电压和电流通道。
l 仪器安装于一个结实的轻质的塑料机壳内。
l 特别为方便保护继电器的测试而设计。
l 它同时测量和显示交流电压、交流一次和二次电流、功率、有功功率、相角和频率（包括单相和三相电器系统）。
l 广阔的电流电压工作范围。
l 高速测量方式，每秒 20 个读数。
l 低电流时精确的相角测量。
l 存储测量的数据。
l 自动定测范围减少测量时间，具有手动超驰功能。
l 测量一次电流时可使用任选的钳形 CT 。
l 可编程，定时的数据传输用于数据记录。
l 具有 RS-232 接口。
l 大的 LCD 显示，可调背部光源和对比度。
仪器规格
输入： 电源 90-253Vac 50Hz 30VA
电池： 带有内部充电器的充电电池，具有电池充满及耗尽保护。工作时间为连续 9 小时，幅值因数 3 。
电压： 0-650V （ ac/dc ）分辨率 全范围的 0.01%
精度：输入阻抗 1M
Z大输入 100V （ ac ）在两个输入端或输出端与机壳端
测量为 RMS 或 AVG
电流： 直接输入 0-100A （ ac ）分辨率 全范围的 0.01%
精度：Z小测量电流 2mA
5A 时负载 0.1VA
相角： ± 0-180 °
分辨率 0.01 °
输入在 30V 以上和 1.0A
± 0.5 ° 输入在 30V 以上和 0.02A
± 2 ° 输入在 30V 以上和 0.002A
功率： 0-10kw 分辨率 0.1% 对直接输入连接的Z大精度为 0.01W
精度 VA 的± 0.1%
有功功率： 0-10KVA 分辨率 0.1% 对直接输入连接的Z大精度为 0.01KVA
精度 VA 的± 0.1%
频率： 45-65Hz 分辨率 0.01Hz, 精度 读数的± 0.005%
频率测量： 10-1000 精度 读数的± 0.005%
计时器： 0.000-999.999s 秒方式
0.000-9999.99s 周期方式
开 / 关 输入： 5-300V （ ac 或 dc ） AC 或 DC 施加 / 取消或干接点的开 / 关。
施加的电压计时器开或停在 AC 20-300V ；或 DC 5-300V
取消的电压计时器开或停在 AC 20-300V ；或 DC 5-300V
输入抗阻： 1000
响应时间： 常规单相方式 2 次 /s
高速单相方式 20 次 /s
高速三相方式 2 次 /s
数据输入 / 输出： RS-232 数据串口与 PC 机相连，软件不包括在内，打印机接口用于接外部打印机。
尺寸： 344W × 242H × 242 ㎜
重量： 6.3 ㎏
