、概述

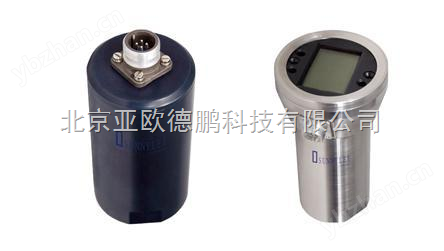

DP-STT41系列 型体化振动变送器，主要应用于在线实时监测旋转机械的机壳振动，如汽轮机、风机、压缩机、电机、泵、齿轮箱等。输出与振动值相对应的4-20mA信号，并提供HART通讯协议。DP-STT41系列可选带背光的LCD显示屏用于现场显示，可选不锈钢外壳，别适合于恶劣环境的长期状态监测。
、概述
DP-
STT41
系列 型体化振动变送器，主要应用于在线实时监测旋转机械的机壳振动，如汽轮机、风机、压缩机、电机、泵、齿轮箱等。输出与振动值相对应的4-20mA信号，并提供HART通讯协议。DP-
STT41系列可选带背光的LCD显示屏用于现场显示，可选不锈钢外壳，别适合于恶劣环境的长期状态监测。
集监测、信号传输于体
DP-
STT41
系列集成了磁电式速度传感器、变送器、以及HART通讯。
安装方便简单
在安装DP-
STT41时，仅需要在机壳或轴承座上开个M8的螺孔或直接配置磁座使用。
对于轴承座位置上的监测般要求在垂直和水平方向各安装只HAD-
STT41变送器。标准的双轴承旋转机械，般配置4只振动变送器。
无需任何调整
所有DP-
STT41在出厂前都已经将各种参量调整并校验，般无须作任何的调整和校验。
HART
通讯功能
DP-
STT41
通过HART通讯可实现现场两线输出（可同时连接达15台变送器）；可通过仪表按键（仅带LCD显示）、HART手操器、计算机软件等三种方式对变送器行组态设置，输出校准，任选传感器的灵敏度和量程；具有数据备份和恢复功能。
二、指标
频率范围：速度：10-1000Hz；位移：10-500Hz
量 程：速度真有效值：0-10mm/s；0-20mm/s；用户定制
位移峰峰值：0-100μm；0-200μm；用户定制
输出方式：4-20mA两线制（可选三线制，或电压输出1-5VDC三线制）；叠加HART通信
输出负载电阻：0~500Ω（电压输出时0~250Ω）
供电电压：9~32VDC
工作温度：-40~+85℃
安装方式：垂直或水平，M8螺纹
重 量：约240g；Z重670g（不锈钢外壳，带显示）
外形尺寸：请见后面尺寸图
现场显示（可选）：液晶显示，带背光，可显示工程单位
外壳材质：标准铝制外壳（可选全不锈钢材质）
三、外型尺寸图
不带显示：
四、电气接线图
