◆ 型 号： LG系列
◆ 参 数：
结构简单、安装方便、性能稳定、使用期限长、抗过高压、抗高静压、可忽略温度静压影响
产品概述

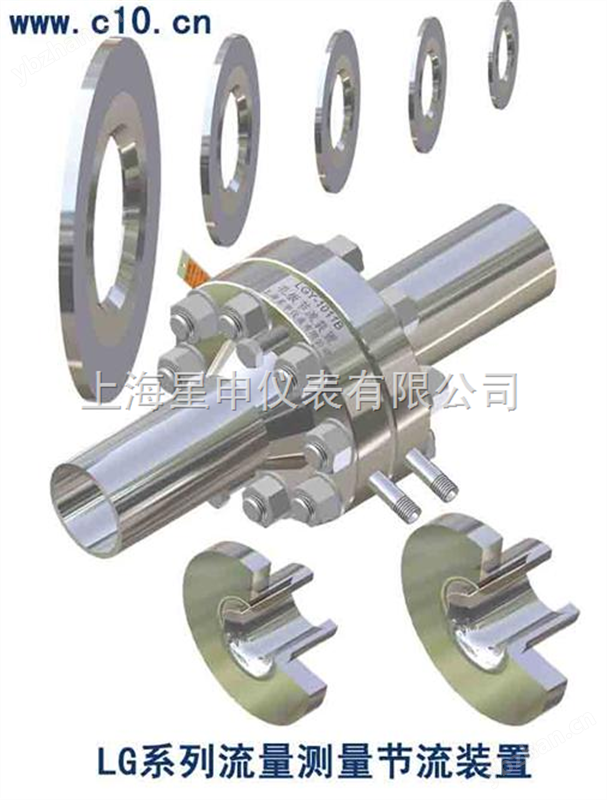

LG 系列孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。具有结构简单、安装方便、性能稳定，精确度高等优点，可用于现代工业中的液体、蒸汽和气体的流量测量。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，广泛应用于石油、化工、冶金、电力、轻工等部门
产品选型
|
LG
系列
|
流量测量节流装置
|
注册型号
|
||||||||
|
|
Y |
标准孔板
|
节流元件分类
|
|||||||
|
Q |
1/4
圆孔板
|
|||||||||
|
X |
小管径孔板
|
|||||||||
|
T |
锥形入口孔板
|
|||||||||
|
M |
ISA1932
喷嘴
|
|||||||||
|
C |
长径喷嘴
|
|||||||||
|
I |
偏心孔板
|
|||||||||
|
S |
圆缺孔板
|
|||||||||
|
B |
焊接节流装置
|
|||||||||
|
Z |
粗铸收缩段经典文丘里管
|
|||||||||
|
J |
机加工收缩段经典文丘里管
|
|||||||||
|
H |
粗焊铁板收缩段经典文丘里管
|
|||||||||
|
W |
文丘里喷嘴
|
|||||||||
|
|
F |
法兰取压
|
取压方式
|
|||||||
|
H |
角接环式取压
|
|||||||||
|
Z |
钻孔取压
|
|||||||||
|
D |
径距取压
|
|||||||||
|
T |
特殊取压
|
|||||||||
|
|
10 |
15 |
20 |
25 |
32 |
40 |
公称通径（DN）
|
|||
|
50 |
65 |
80 |
100 |
125 |
150 |
|||||
|
200 |
250 |
300 |
350 |
400 |
450 |
|||||
|
500 |
600 |
700 |
800 |
900 |
1000 |
|||||
|
1100 |
1200 |
|
|
|
|
|||||
|
|
1.6 |
PN 1.6Mpa |
150 |
Class
|
压力等级
|
|||||
|
2.5 |
PN 2.5Mpa |
300 |
Class
|
|||||||
|
4 |
PN 4.0Mpa |
400 |
Class
|
|||||||
|
6.4 |
PN 6.4Mpa |
600 |
Class
|
|||||||
|
10 |
PN 10Mpa |
900 |
Class
|
|||||||
|
16 |
PN 16Mpa |
1500 |
Class
|
|||||||
|
20 |
PN 20Mpa |
2500 |
Class
|
|||||||
|
25 |
PN 25Mpa |
|
|
|||||||
|
42 |
PN 42Mpa |
|
|
|||||||
|
|
O |
无节流元件
|
直管段节流元件形式
|
|||||||
|
A |
安装法兰
|
|||||||||
|
B |
安装法兰，上下游直管段
|
|||||||||
|
C |
上下游直管段连接法兰
|
|||||||||
|
D |
上下游直管段，上游连接法兰
|
|||||||||
|
E |
上下游直管段，下游连接法兰
|
|||||||||
|
F |
焊接结构
|
|||||||||
|
↓
|
↓
|
↓
|
↓
|
↓
|
↓
|
|
|
|
|
|
|
LG |
Y |
F |
50 |
6.4 |
A |
|
选型举例
|
|||
|
LG
系列流量测量节流装置（孔板）；节流元件为标准孔板；法兰取压；公称通径为DN50；压力等级为PN6.4Mpa；安装法兰
|
||||||||||
