一、蒸汽流量计原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图（一）所示。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

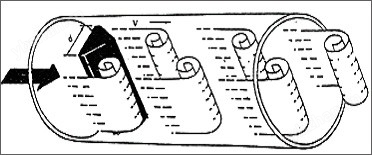

图（一）旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=St.V/〔（1-1.25d/D）d〕
式中：f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数
V－流体的平均流速
d－柱体流面宽度
D-管道内径
图（二）在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。
Q＝3600f/K或M=ρ3600 f/K
式中：K＝仪表常数（1/m3）。
M=质量流量
Q＝体积流量（m3/h）
ρ=介质密度（kg/m3）
F=频率Hz

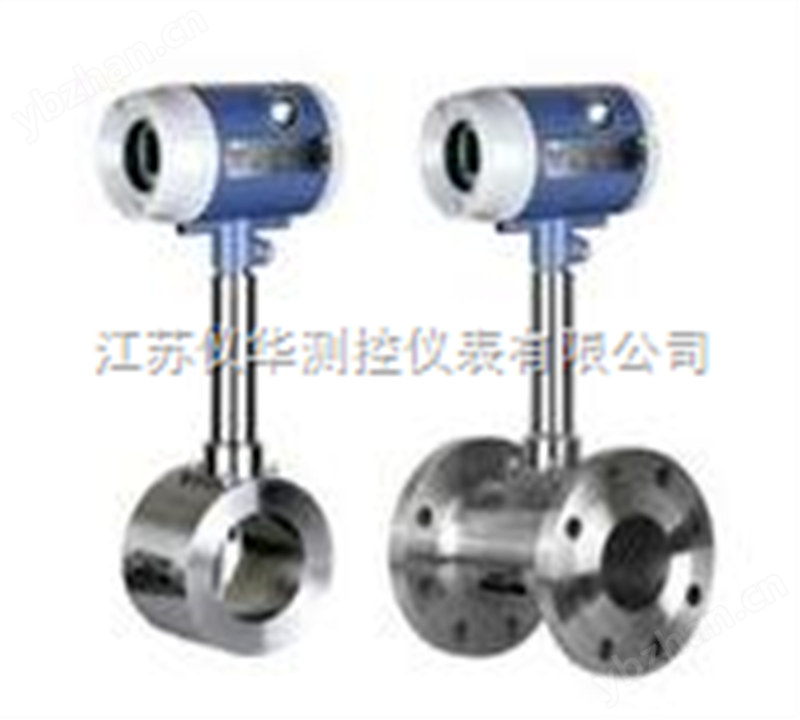

蒸汽流量计产品选型
1.参比条件下涡街流量传感器工况流量范围表
1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6m2/s。
2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
注：表中（300）～（1000）口径为插入式
：小李，：，，
http://www.anceft.com/st37933，，：小李
|
型 谱 |
说 明 |
||||||||
|
ZFWJ |
涡街流量仪表 |
||||||||
|
G |
传感器 |
||||||||
|
检测 方式 |
B |
压电式传感器 |
|||||||
|
E |
电容式传感器 |
||||||||
|
通径 |
DN |
15～1000 |
单位：mm |
||||||
|
连接方式 |
1 |
仅对满管型 |
法兰连接型 |
||||||
|
2 |
仅对满管型 |
法兰卡装型 |
|||||||
|
3 |
仅对插入型 |
简易插入型 |
|||||||
|
4 |
仅对插入型 |
球阀插入型 |
|||||||
|
测量介质 |
2 |
液体 |
|||||||
|
3 |
气体 |
||||||||
|
4 |
蒸汽 |
||||||||
|
使用环境 |
P |
普通型 |
|||||||
|
B |
防爆型 |
||||||||
|
输出信号 |
1 |
脉冲输出 |
|||||||
|
2 |
24V,4～20mA电流输出，液晶显示 |
||||||||
|
3 |
RS-485通讯 |
||||||||
|
4 |
电池供电，不带温度、压力补偿 |
||||||||
|
5 |
温压补偿一体，24V,4～20mA电流输出型 |
||||||||
|
6 |
温压补偿一体，电池供电型 |
||||||||
|
选型 说明 |
例如：HLUGE-DN5024P2 满管型电容式涡街流量仪表,仪表通径为DN50，法兰卡装型连接 介质为蒸汽,普通型，24V，4～20mA电流信号输出，液晶显示 |
||||||||
