一、主要技术指标
供电电压：12～36VDC（一般24VDC）
输出信号：4～20mA 两线制 或（0～10V、0～5V、1～5V、1～10V 三线制）
或Modbus RTU通讯协议（Modbus serial RS485）
负载电阻：0～750Ω（一般采用250Ω，见负载特性图）
精度：±0.2%FS，可选±0.1%FS
工作温度：-25～80℃
防护等级：IP65
环境温度影响：0.15%FS/10K
防爆等级：a. 本安型iaⅡCT6防爆型产品
b. 隔爆型dⅡBT4防爆型产品
被测介质： 液体、气体、蒸汽
测量范围： a. 非隔离式 0～500Pa 至 0～3kPa
b. 隔离式 0～3kPa 至 0～60MPa 特殊100MPa
过压极限：标定液位值的2倍
外磁场强度：≤400A/m
二、 外形结构及安装方式

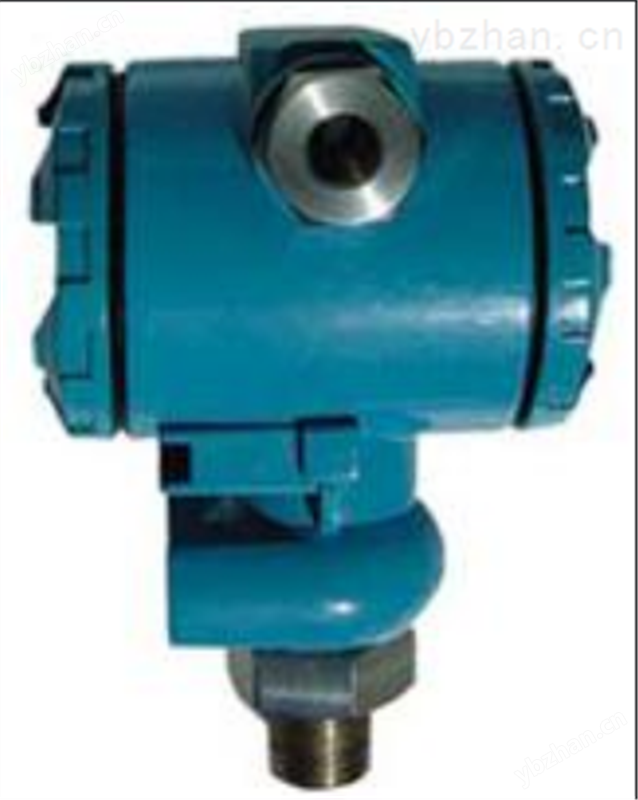

右图是压力变送器的外
形尺寸示意图 主体接液材
质：316L不锈钢
压力接口：G 1/2 M20×1.5
G1/4 NPT1/2 M12×1等外螺
纹规格。
压力变送器应尽量安装
在温度梯度和温度波动小的
地方，同时还要避免振动和冲击。为确保变送器接头密封，应先在接头处卷上密封胶带，然后拧紧变
送器。送器应直接安装在测量点，但强腐蚀性的或过热的介质不应与变送器接触，需另定购防腐型及
高温型变送器。
三、系统连接及调试
变送器在测量系统中的连接见下图。建议电源电压选用24VDC。
