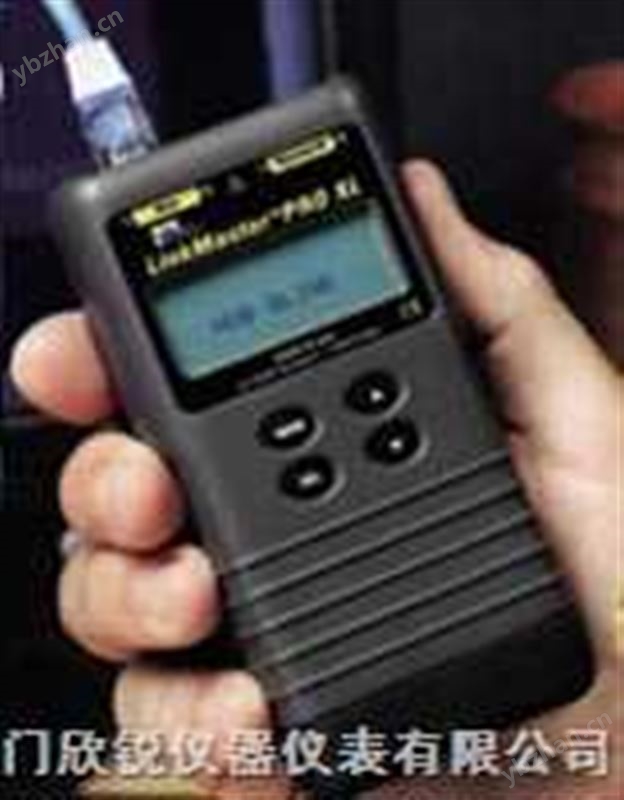

产品介绍
· 更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池）
· 通过闪烁“HUB”，确保集线器连接无误
· 增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求
· 通过声音测试可显现第1至第6针脚顺序是否接反
· 在测试过程中直接显示长度信息，方便省时
·8 个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强
技术指标:
· 更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池）
· 通过闪烁“HUB”，确保集线器连接无误
· 增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求
· 通过声音测试可显现第1至第6针脚顺序是否接反
· 在测试过程中直接显示长度信息，方便省时
·8 个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强
技术指标:
|
外形尺寸
|
145mm×72mm×30mm
|
|
重量（含电池）
|
176g
|
|
操作温度
|
0
℃
～50
℃
|
|
存储温度
|
-10
℃
～60
℃
|
|
湿度
|
10
％～90％，不凝结
|
|
电池寿命（9V碱性电池,连续使用典型值）
|
待机：2.5年，测试线缆：120小时
|
|
线缆类型（屏蔽或非屏蔽）
|
6
类、5e类、5类、4类、3类双绞线；同轴电缆
|
|
线对Z小测量长度（可识别“分岔线对”）
|
1
米（3英尺）
|
|
Z小预测试长度
|
1.25
米（4英尺）
|
|
双绞线长度测量范围（5/6类）
|
0
～762米（2500英尺）
|
|
同轴电缆长度测量范围
|
0
～914米（平均值3000英尺,依电缆电阻值而定）
|
|
接口电压保护
|
端口可承受<10秒的带电连接，出现告警显示和音响告警
|
LinkMaster PRO 系列验证测试仪工具包配置
|
套件名称
|
LinkMaster PRO
|
LinkMaster PRO XL
|
||||||
|
标准工具包
非屏蔽跳线 |
标准工具包
屏蔽跳线 |
经济型工具包
非屏蔽跳线 |
经济型工具包
屏蔽跳线 |
流行配置工具包
|
配置工具包
|
豪华配置工具包含ABS寻线器
|
||
|
套件型号
|
33-825
|
33-826
|
33-835
|
33-836
|
33-880
|
33-886
|
33-881
|
|
|
仪
器 部 件 配 置 数 量 |
主机
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
ABS
寻线器
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
|
|
双绞线远端
|
8
|
8
|
1
|
1
|
8
|
8
|
8
|
|
|
同轴电缆远端（F型）
|
8
|
8
|
1
|
1
|
8
|
8
|
8
|
|
|
RJ45
跳线
|
9
|
9
|
2
|
2
|
9
|
9
|
9
|
|
|
RJ11
跳线
|
-
|
-
|
-
|
-
|
9
|
9
|
9
|
|
|
RJ45-RJ11
适配器 |
-
|
-
|
-
|
-
|
1
|
1
|
1
|
|
|
RJ45-CATV
适配器 |
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
RJ45-
鳄鱼夹装配线
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
RJ11-
鳄鱼夹装配线
|
-
|
-
|
-
|
-
|
1
|
1
|
1
|
|
|
工具包
（型号） |
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
H-3324
|
IA-4868
|
H-3412
|
||||||
