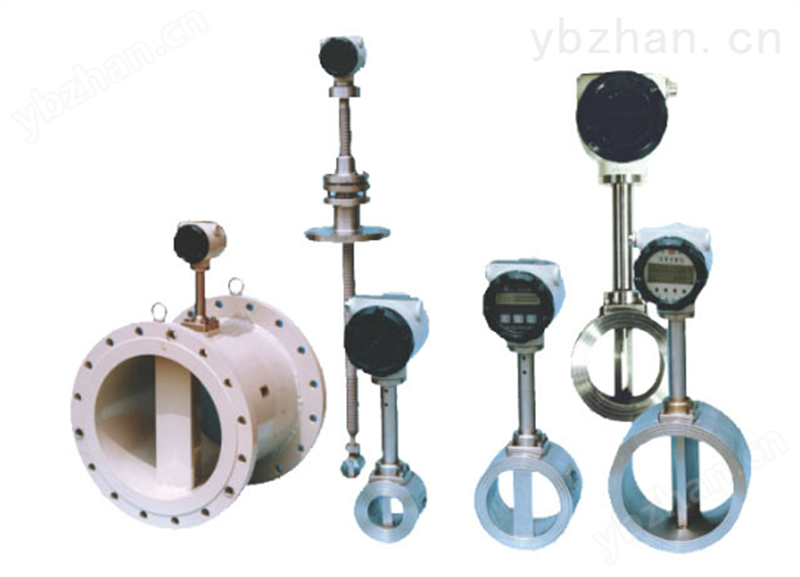

供应 tc涡街流量计传感器

并采用了*的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单*量信号；复合型可同时实现温度、压力、流量的测量。

原理

　　在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

　　参数及要求

　　测量介质： 气体、液体、蒸气

　　连接方式：法兰卡装式、法兰式、插入式

　　口径规格 法兰卡装式口径选择25,32,50,80,10~~~

　　法兰连接式口径选择100,150,200~~~

流量测量范围 正常测量流速范围 雷诺数1.5×104 ～ 4×106 ；气体 5 ～ 50m/s; 液体 0.5 ～ 7m/s

　　正常测量流量范围 液体、气体流量测量范围见表2 ； 蒸气流量范围见表 3

　　测量精度1.0 级 1.5 级

　　被测介质温度: 常温 –25 ℃ ～100 ℃

　　高温–25 ℃ ～150 ℃  -25 ℃ ～350 ℃

　　输出信号 脉冲电压输出信号 高电平8 ～ 10V 低电平 0.7 ～ 1.3V

　　脉冲占空比约50%, 传输距离为 100m

　　脉冲电流远传信号4 ～ 20 mA, 传输距离为 1000m

　　仪表使用环境 温度:-25 ℃ ～+55 ℃  湿度:5 ～ 90% RH50 ℃

　　材质 不锈钢, 铝合金

　　电源DC24V 或锂电池 3.6V

　　防爆等级 本安型iaIIbT3-T6

　　防护等级IP65 蒸汽流量计是根据卡门（ Karman ）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

　　该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了*的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单*量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

　　蒸汽流量计的测量原理饱和蒸汽流量测量在80 年代人们普遍采用标准孔板流量计，但从流量仪表发展状况来看，孔板流量计尽管其历史悠久、应用范围广；人们对它的研究也充分，试验数据完善，但用标准孔板流量计来测量饱和蒸汽流量，它仍存在一些不足之处：其一，压力损失较大；其二，导压管、三组间及连接接头容易泄漏；其三，量程范围小，一般为 3 比 1 ，对流量波动较大易造成测量值偏低。而蒸汽流量计具有结构简单，涡街变送器直接安装于管道上，克服了管路泄漏现象。另外，蒸汽流量计的压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达 30 比 1 。因此，随着蒸汽流量计测量技术的成熟，蒸汽流量计的使用越来越受到人们的青睐。

　　蒸汽流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：

f=Stv/d

　　式中:f 为旋涡的释放频率， Hz ； v 为流过旋涡发生体的流体平均速度， m/s ； d 为旋涡发生体特征宽度， m ； St 为斯特罗哈数，无量纲，它的数值范围为 0.14 － 0.27 。

St 是雷诺数的函数， St=f （ l/Re ）。

　　当雷诺数Re 在 102~105 范围内， St 值约为 0.2 ，因此，在测量中，要尽量满足流体的雷诺数在 102~105 ，旋涡频率 f=0.2v/d 。

　　由此可知，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v ，再由式 q=vA 可以求出流量 q ，其中 A 为流体流过旋涡发生体的截面积。
