流量仪表系列>>HC-HLV均速管流量计：
一、概述
HC-HLV
均速管流量计
是一种新型检测断面的流量检测元件。其结构简单,流量系数稳定,检测精度高,并可与差压变送器构成一体化流量计或补偿式质量流量计。自
均速管流量计
出现以来,以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点广泛地应用在各工业流程中,成为理想流量测量和控制选择。
HC-HLV
均速管流量计
可用于各种大小管径的于气体、液体和蒸汽的流量检测,典型的使用对象有天然气、煤气、燃气、烃类气体、原油、高低压蒸汽、酸性气体、CO。气体、氮气、压缩空气、水。海水、废水、液态氧、酒类、硝酸等。
二、测量原理
均速管流量计
是一种基于毕托管原理设计的多孔平均流速流量计,它产生一种与流量的平方成正比例的平均压差（DP）。为了产生与流量成正比例的电信号,通常把DP的输出信号用导压管耦合到差压变送器。
流量计算基本公式：
式中: ，——分别为质量流量（㎏/s）和体积流量（m3/s）；
——平均流速 ；
——仪表系数；
——流量系数 ；
——可膨胀系数；
——管道内径，m；
——被测流体密度，㎏/m；
——差压，Pa；
三、特点
1、外层冲击管采用一整块材料加工制做而成，无焊接，机械强度高，耐高温、耐腐蚀。
2、*的六边形结构，产生了*的流束分布形状，保证了低压信号的稳定，能够产生较高 的差压信号，大大提高了量程比。
3、适用于圆形或矩形的管道。
4、可提供在线拔出型或手动、自动吹扫方案及装置，实现不停产维护。

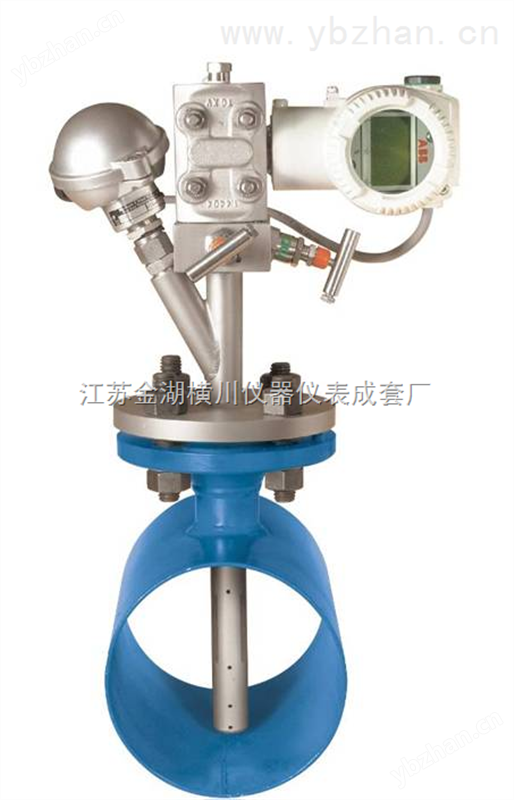

5、 均速管 +三阀组+温压补偿+变送器，组成一体化结构，使用更方便。
6、无流量系数飘移，使用周期长期长，信号稳定可靠。
7、压损小能耗低，节能*。
1、外层冲击管采用一整块材料加工制做而成，无焊接，机械强度高，耐高温、耐腐蚀。
2、*的六边形结构，产生了*的流束分布形状，保证了低压信号的稳定，能够产生较高 的差压信号，大大提高了量程比。
3、适用于圆形或矩形的管道。
4、可提供在线拔出型或手动、自动吹扫方案及装置，实现不停产维护。
5、 均速管 +三阀组+温压补偿+变送器，组成一体化结构，使用更方便。
6、无流量系数飘移，使用周期长期长，信号稳定可靠。
7、压损小能耗低，节能*。
四、主要技术参数
1、 适用管径为10mm～8000mm
2、 *的内部二次平均结构，提供了高精度（±1%）和高重复性（±1%）
3、 准确度为被测实际流量值的±1%。
4、 流量的量程比，典型的为10:1（差压值100:1）
5、 直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％；
6、 zui高工作温度可达500℃,zui高工作压力可达40MPa
7、 参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006
8、 连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接

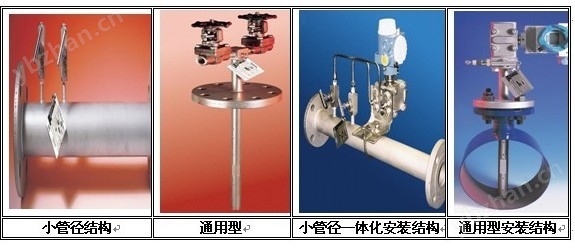

五、结构形式
每根
均速管
设计成同过程管道的直径一样长。它由四个基本部分组成：
外层冲击管、内层平均管、低压腔、取压头。结构如图
六、型号标记方法：HC-HLV -DN□
均速管流量计
HC——基本型号；- HLV——
均速管流量计
DN□——公称通径（㎜）例如DN600，为公称通径600㎜
订货须知：
订货时请写明被测介质名称、工作压力、介质温度、流量（流速）范围管道通径和被测管网情况等。
