声波频率超过
20kHz
的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。有超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。
和信公司超声波物位计产品丰富，从一体式到分体式，型号完备低盲区、高灵敏度，易于安装，独到的自动功率控制技术，加上智能信号处理等多项技术的应用，具有多项技术，能够真正经得起各种现场的考验。
主要技术指标
|
精
度
|
0.2%F·S
|
|
分 辨 率
|
1mm/1cm
|
|
显
示
|
4位LCD或6位LED
|
|
信号输出
|
DC4~20mA
|
|
输出负载
|
0~500Ω
|
|
开关量输出
|
高低位继电器（2个）
|
|
继电器规格
|
5A AC250V/DC30V
|
|
环境温度
|
-40~＋75℃
|
|
检测周期
|
1秒
|
|
供电电源
|
DC24V（±10%）0.1mA；AC220V（±20%） 0.05A
|
|
参数设置
|
3位有感按键
|
|
外壳材料
|
ABS
|
|
外壳保护等级
|
IP67
|
|
外形尺寸
|
标准：170×100×70mm 精简：100×80×68mm
|
|
安装方式
|
墙挂式
|
|
过孔距离
|
标准：116.5×66mm 精简：90×60mm
|
|
分体式量程
|
4、6、8m探头引出电缆长度10m（标准）；
15m以上探头引出电缆长度：15m（标准）。
|

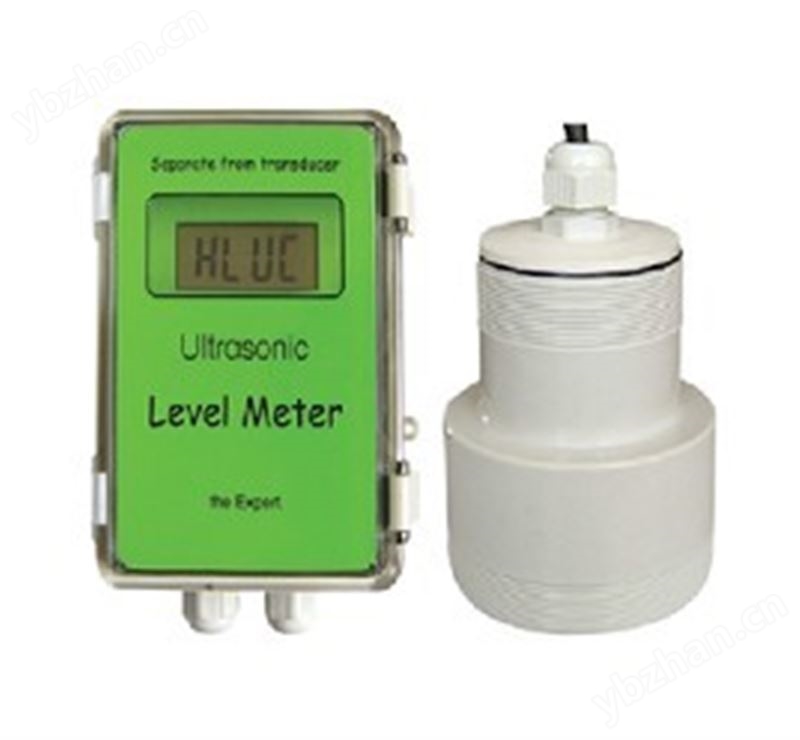

分体式超声波物位计
的选择
接线形式的选择
根据实际量程选择相应型号的超声波物位计。
若被测液体波动剧烈，请选择量程大一级别的型号。
固体料位测量的有效量程为液位量程的
1/2
至
2/3
。
供电形式
DC24V
供电：
提供给精简型系列的供电电流能力应不小于
60mA
。
提供给标准型系列的供电电流能力应不小于
80mA
。
AC220V
供电：
供电电流能力应不小于
50mA
。
容器安装条件
密闭容器：
对于
8m
以下量程，容器上要有
DN65
以上的法兰口，对法兰下的接管长度无需要求。
对于
10m
、
12m
量程，容器上要有
DN80
以上的法兰口，对法兰下的接管长度小于
150mm
。
对于
15m
量程，容器上要有
DN150
以上的法兰口，对法兰下的接管长度小于
150mm
。
对于
20m
、
30m
、
40m
量程，容器上要有
DN200
以上的法兰口，对法兰下的接管长度小于
200mm
。
开口容器：
对于
8m
以下量程，容器上要有直径
65mm
以上安装口。
对于
10m
、
12m
量程，容器上要有直径
80mm
以上安装口，安装口的厚度小于
150mm
。
对于
15m
量程，容器上要有直径
150mm
以上安装口，安装口的厚度小于
150mm
。
对于
20m
、
30m
、
40m
量程，容器上要有直径
200mm
以上安装口，安装口的厚度小于
200mm
。
开放式池子：
要求有安装支架
安装示意图：
产品型谱
若被测液体波动剧烈，请选择大一级别的型号，固体料位测量的有效量程是液位的1/2至2/3。
说明：
1.两线制系列无12米、40米量程型号。
2.三线制系列无10米、40米量程型号。
3.四线制系列和分体式标准型无10米量程型号。
4.分体式精简型无12米、40米量程型号。
5.四线制和分体式DC24V供电产品可提供LED数码管显示，其他全部产品均为LCD液晶显示。
|
企
标
|
超声波物位计
|
说
明
|
|
型
号
|
L1
|
一体式两线制
|
|
L3
|
一体式三线制
|
|
|
L4
|
一体式四线制
|
|
|
FB
|
分体式四线制标准型
|
|
|
FJ
|
分体式四线制精简型
|
|
|
量
程
|
M
|
4、6、8、10、12、15、20、30、40
|
|
供电方式
|
D
|
DC24V（四线制）
|
|
A
|
AC220AV（四线制）
|
|
|
E
|
DC24V（四线制LED显示）
|
|
|
是否加长探头
|
M
|
探头加长长度
|
|
介质温度
|
℃
|
用户提供
|
|
螺纹或法兰说明：15m以下M57×1.5mm；15m以上含15mM64×1.5mm
根据用户要求可配法兰
|
||
