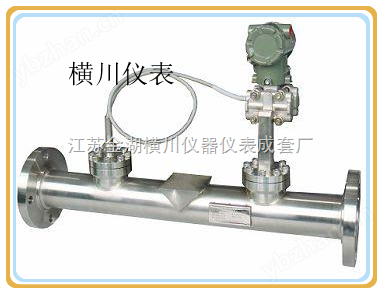

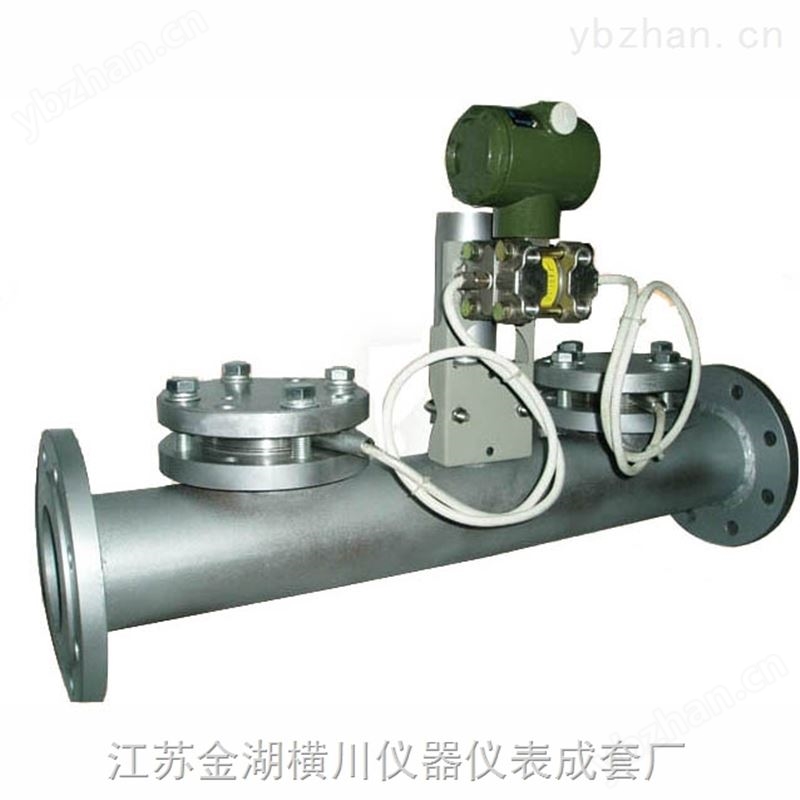

流量仪表系列>>HC-LGX一体化楔形流量计：
概述：
HC-LGX型
一体化楔形流量计
是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
工作原理：
HC-LGX型
一体化楔形流量计
是一种差压式流量仪表，它是利用在密闭管道中能量相互转换的伯努利定律，即：在稳定流体场合中，管道中的流速与差压的平方根成正比。楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出送至差压变送器转变为电信号输出，再经智能流量积算仪运算后，即可显示流量值。
一体化楔形流量计流量方程：
式中 qv----体积流量计，m³/s
C------流出系数；
ε-----可膨胀系数；
m------节流面积比；
D------管道内径，m；
△p------差压，pa；
ρ------被测介质密度，kg/m³
HC-LGX型一体化楔形流量计具有流量系数、非线性误差、温度变化、密度变化等参数的修正功能；测量精度可达0.5%；可具有现场显示和标准电流信号（4~20mA DC）输出，可方便地用于自动控制系统或与计算机联网，进行流量或其他参数的自动调节和控制。
应用介质：
HC-LGX型 一体化楔形流量计 主要用于高粘度（重油、渣油、柴油、机油等）、工业煤气（焦炉煤气、高炉煤气、发生炉煤气、城市煤气）、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。这种流量计结构简单、无可动部件，不易被流体磨损，工作性能稳定、可靠，使用寿命长；它的测量元件及取压装置结构特殊，流体通过时不形成滞留或堵塞，压力损失较小，是在雷诺数较低的情况下进行高精度流量测量的理想选择。
一体化楔形流量计 主要特点：
1、 重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
2、 具有自清洁能力，无滞流区。
3 、耐磨损、寿命长、可靠性高。
4 、*压损比孔板小。
5 、一体型结构，现场安装无需按装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。
一体化楔形流量计
技术参数：
1、 测量精度： ±0.5%～±1.0%；
2、长期运行精度：0.2%F.S/Y；
3、zui低流速：0.01m/s；
4、使用寿命：可长达十年以上；
5、量 程 比：≥10：1；
6、雷诺数系数使用范围：下限300，上限达1×106以上；
7、测量液体粘度上限：500MPa·S；
8、工作压力范围：-0.1~60MPa；
9、工作温度范围：-50~560℃。
一体化楔形流量计分类及结构形式：
依照产品供货范围以及输出信号的不同，楔形流量计可分为3类：
1、楔形传感器；
只提供差压信号的形成部分（楔形装置部份），不提供差压变送器和流量显示部分，输出信号为差压。由用户自己进行其它配置。
2、楔形流量变送器 ；
由楔形孔板流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。
a、分体式楔形孔板流量变送器由独立的楔形孔板流量传感器和差压变送器组成。楔形孔板流量传感器和差压变送器之间的引压管连接由用户自己完成。
b、一体式安装是产品出厂时己将差压变送器与楔形孔板连接成一体，用户购买一体式楔形孔板流量变送器后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。
3、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。有防爆型及普通型两种。
结构形式：
楔形流量计按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。
一体化楔形流量计安装注意事项：
1、一般楔形流量传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡以免引起仪表零点漂移。
2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表。
3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。
上游侧zui短直管段见下表：
|
楔形比 H/D |
上游侧zui小直管段长度 |
|||
|
弯头90º |
T形三通 |
球阀 |
闸阀（全开） |
|
|
0.2 |
6 |
6 |
10 |
6 |
|
0.3 |
8 |
8 |
11 |
6 |
|
0.4 |
12 |
12 |
14 |
8 |
|
0.5 |
14 |
14 |
16 |
10 |
一体化楔形流量计 型号表示：
|
型 谱 规 格 |
说 明 |
||||||
|
|
HC-LGX |
|
楔形流量计 |
||||
|
介 质 |
|
Y |
|
液体 |
|||
|
|
Q |
|
气体 |
||||
|
|
Z |
|
蒸汽 |
||||
|
连接方式 |
|
1 |
|
法兰连接 |
|||
|
|
2 |
|
对焊连接 |
||||
|
法兰材质 |
|
C |
|
碳钢 |
|||
|
|
S |
|
不锈钢 |
||||
|
|
O |
|
其它 |
||||
|
公称压力 |
|
025 |
|
0.25MPa |
|||
|
|
06 |
|
0.6MPa |
||||
|
|
10 |
|
1MPa |
||||
|
|
… |
|
…… |
||||
|
|
100 |
|
10MPa |
||||
|
公称直径 |
|
－25 |
DN25 |
||||
|
|
－32 |
DN32 |
|||||
|
|
－40 |
DN40 |
|||||
|
|
… |
…… |
|||||
|
|
－300 |
DN300 |
|||||
订货时请详细提供以下数据：
1、被测介质
2、zui大、常用、zui小流量。
3、工作压力、工作温度 、zui高压力、zui高温度
4、介质密度、粘度
5、管道材质、内径、外径
6、现场管道敷设情况和局部阻力件形式。
