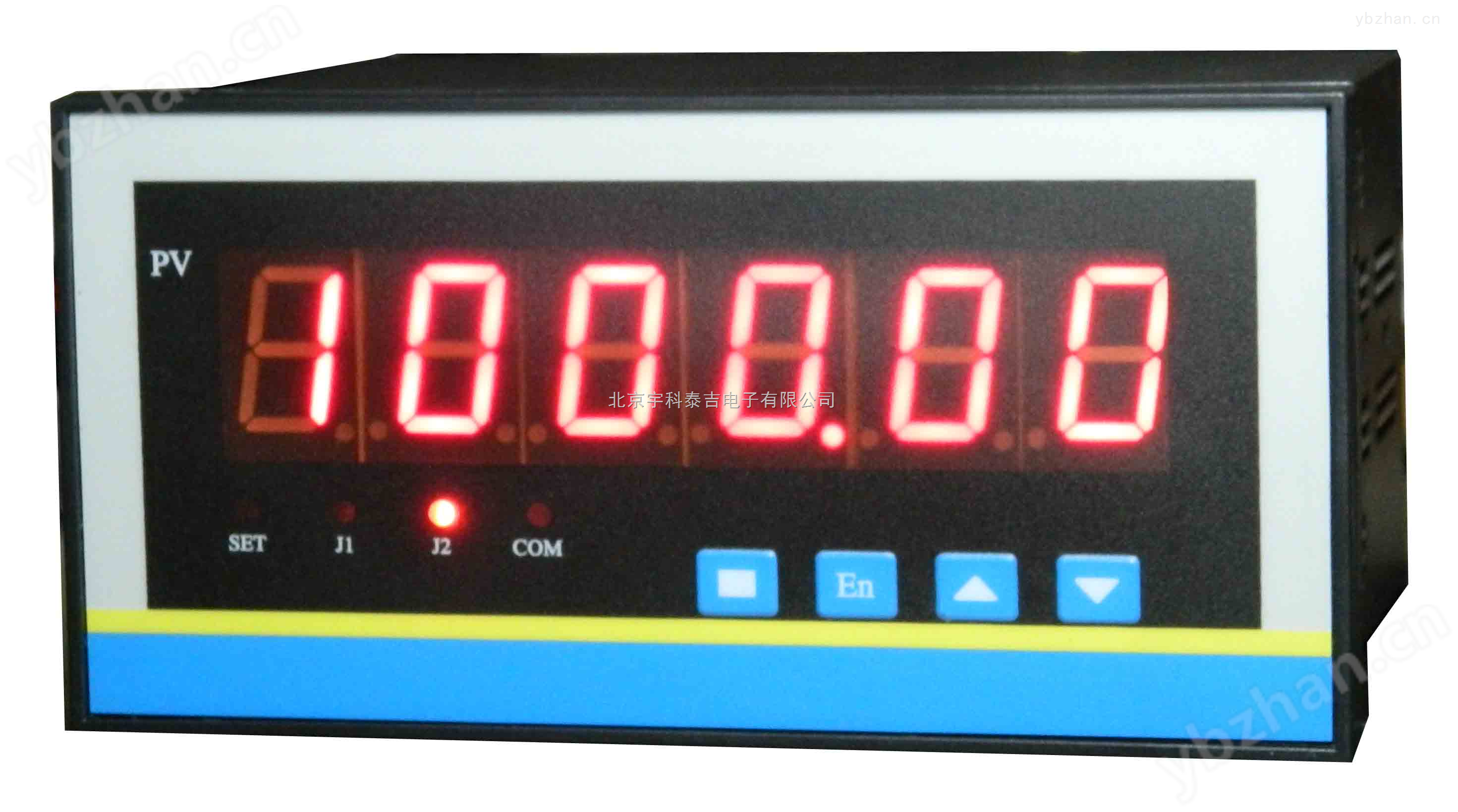

YK-26智能计米器是智能型、高精度的数显测控制仪，与编码器、光栅尺传感器配接构成测控系统。
主要特点：
◆采用先进的单片微机作主机，减少了外围部件，提高了可靠性。
◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
◆采用单排六位LED数码显示。
YK-26 系列
智能编码器计米器
(使用说明)
一、概述
YK-26智能光栅表是智能型、高精度的数显测控制仪，与编码器、光栅尺传感器配接构成测控系统。
主要特点：
- 采用先进的单片微机作主机，减少了外围部件，提高了可靠性。
- 采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
- 采用单排六位LED数码显示。
二、主要技术指标
基本误差： ±1
显 示：6位LED数码管显示
输入信号：标准电流 4～20mA
报警输出：可以带四个继电器输出，触点容量AC220V/3A
变送输出： 4～20mA、0～10mA、1～5V、0～5V
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC可选DC24V供电
功 耗：4W
工作环境：0～50℃ <85％RH
面板尺寸：160×80mm、96×48mm
开孔尺寸：150×75mm、92×44mm
（本公司仪表自行研发生产，种类多，功能全，如用户可选快速采样，Z快可以200次/秒，高精度18位A/D采集，高精度16位D/A输出，输入信号20段曲线修正，满5位显示或6位显示，液晶显示，特殊的输入信号，多个继电器报警蜂鸣器输出，大功率的馈电输出等，订货时注明）
三、操作说明
Ⅰ、上电自检
⑴按仪表端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
⑶接通电源后 仪表显示HELO字样表示仪表自检通过，如果显示-HH-表示输入信号未接或超量程或断偶或热阻开路。仪表采用人机对话形式来输入参数，用各种提示符来提示应输入的数据。
Ⅱ、按键功能
■ —在设定状态时，用于切换显示参数提示符和相应的设定值。工作状态下按该键清零。清零端子短接一下也可清零。
En—在设定状态时，用于存贮参数的新设定值并进入下一个设定参数。
▲—在设定状态时，用于增加设定值。
▼ —在设定状态时，用于减少设定值。
Ⅲ、参数设定
按住En键不动，超过2秒钟后仪表显示-Cd-，按下 ■ 键出现800，用▲键将800设成808后再按En键才进入参数设定状态，输入其他值无效，这主要是为了防止现场操作人员误修改参数。
（1）dot1 ： 测量值的小数位数。如光栅尺长度为300mm，可以设置dot1=1或dot1=0。
（2）K1 ：系数K1，K1的小数点位数由dot1决定。
（3）dot2 ：系数K2的小数点位数。
（4）K2 ： 系数K2。仪表显示值＝计数值 ×K1/K2，
选择合适的编码器，计算出单位脉冲对应的长度，再通过设置dot1、K1、dot2、K2，使仪表得到需要的显示值。当显示值与被测量值误差较大时，可以适当调整系数减小误差。例如20个脉冲对应0.5mm，需显示－19999.9~99999.9，可以设dot1=1,K1=0.5,dot2=0,K2=20；如果需显示-199999~999999，理解为200个脉冲对应5mm，可以设dot1=1,K1=5,dot2=0,K2=200。
（5）J1-H—J1继电器报警方式。设定为1表示高于第1报警点设定值时报警（上限报警），设定为2表示低于第1报警点设定值时报警（下限报警），设定为0时表示此点报警禁止，未使用。
（6）J2-H—J1继电器报警方式。
（7）J1HA—第1报警点设定值。(当HAo设为0时则此项关闭)
（8）J2HA—第2报警点设定值。
（9）bS-L—变送输出量程下限。
（10）bS-H—变送输出量程上限。
（11）Addr—通讯地址即仪表编号，范围1～99。
（12）bAUd—通讯的波特率，范围1200～9600。
出现-End表示仪表参数设定完毕，2秒钟后仪表进入工作状态。
如果设定过程中12秒钟不改变参数,仪表自动返回运行。
四、报警
⑴仪表进入J1报警点 报警状态时，J1继电器常开触点闭合，J1灯亮。
⑵ 仪表进入J2报警点 报警状态时，J2常开触点闭合，J2灯亮。
五、通讯说明
本仪表可另配RS232、RS485接口，直接与计算机通讯， RS485标准通讯 距离1.5km，可以挂接多个仪表。 RS232标准通讯 距离15m，只能挂接一个仪表。 RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无 校验 ﹑1个停止位。
该设备采用标准Modbus-RTU通讯协议，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch等国内的组态软件，省去了用户连接软件的烦恼 。在使用组态软件时，须选用的设备为modicon(*康)的PLC，Modbus-RTU地址型，数据为整型16位，使用组态王寄存器从4001开始，别的组态软件有可能是从3001开始。
参数代号 参数名 含 义
4x0001 PV1 测量值数据高位
4x0002 PV2 测量值数据低位
例：读地址为1的仪表的PV（PV=123456）值
发送数据为 01 03 00 00 00 02 C4 0B
返回数据为 01 03 04 00 01 E2 40 E2 A3
其中01 是仪表地址，03是功能号，00 00是寄存器起始地址，00 02 表示读一个数，C4 0B是校验码，返回数据中E2 A3是校验码， 00 01 E2 40对应测量值。 注意：测量值=高位 × 65536+低位。组态时用户也可以选择4x0004，数据类型为长整型（long），系统自动计算出累计量。
六、端子接线
160 ×80×125尺寸的仪表接线
