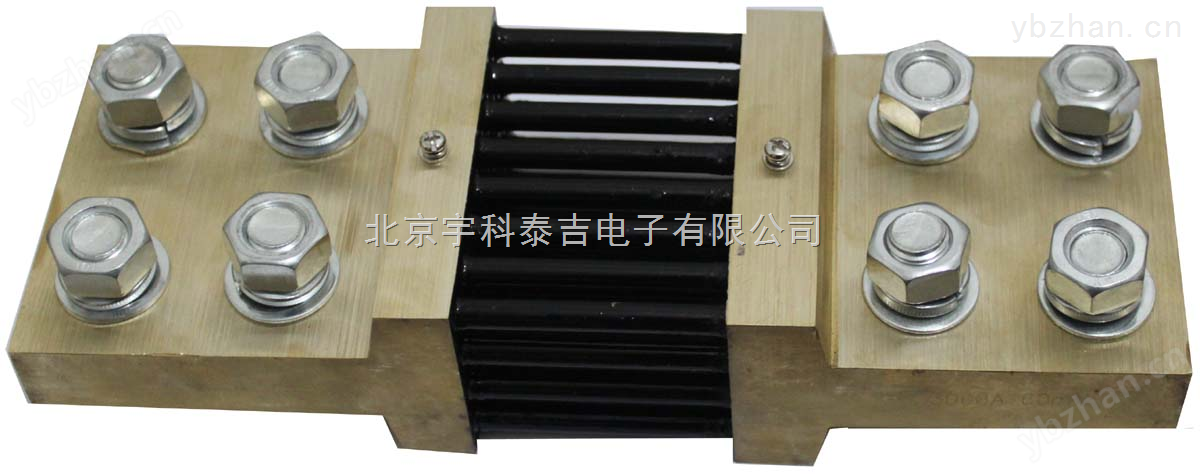

FL-2 系列
固定式定值分流器
一、基本介绍
我公司生产的分流器，主要由锰铜片和铜接头焊接构成，在分流器两端的接头上有两组接线端钮：外边一组为电位端钮，供与电源线连接，内边一组为电位端钮供与测量仪表连接,本公司专业 生产各类固定式定值分流器和精密合金电阻器的电参数和尺寸，同时我们能为客户定做不同款式（包括出口型）的特殊分流器.如有特殊要求可订制订货。 FL-2型系列分流器其精度为：0.5级，规格范围有：1A-15000A，二次电压：20mV、30mV、50mV、60mV、75mV、100mV、150mV等，常规为75mV。
二、 主要技术参数
1.准确度等级：5~4000A:0.5 级,5000A~10000A:1 级。
2.使用环境条件：-40~+60℃ ，相对湿度≤95%（35℃ ）
3.耐机械性能：能承受加速度为70 米/秒及冲击频率每分钟 80~120 次6小时的运输颠震。
4.超载性能：额定电流 120%，2 小时。
5.电压降：50mV,75mV,100mV,200mV,300mV.
6.负载下发热：温升变化趋稳定电流 50A 以下不超过 80℃ 。额定电流 50A 以上不超过 120℃ 。
三、分流器接线示意图
四、分流器量程选择
10A
、
20A
、
30A
、
50A
、
75A
、
100A
、
150A
、
250A
、
300A
、
400A
、
500A
、
600A
、
750A
、
1000A
、
1500A
、
2000A
、
3000A
、
4000A
、
5000A
、
6000A
、
7500A
、
10000A
、
15000A
。
