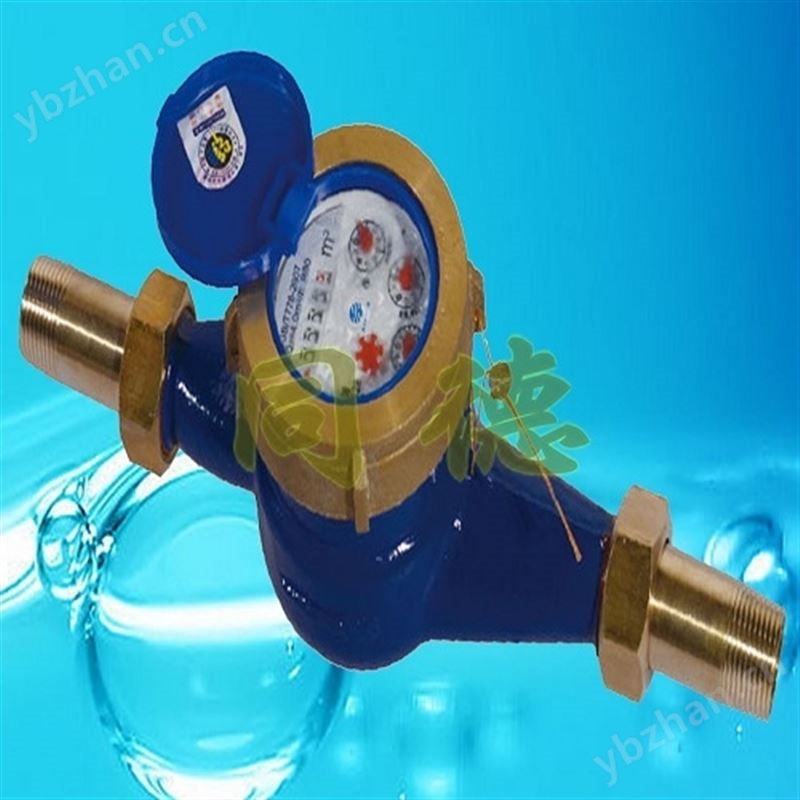

旋翼湿式冷热水表机械式冷热水表 型号：LXSR-15
冷水表被测水温不能过30℃、热水表被测水温不能过90℃
Z大允许工作压力（公称压力）为1.0MPa
Z大流量时，水表的压力损失不过0.1MPa
从Z小流量至不包括分界流量的低区的示值误差限：±5%
从包括分界流量至包括Z大流量的高区的示值误差限：±2%
旋翼湿式冷热水表型号：LXSR-15
旋翼湿式冷热水表
冷水表被测水温不能过30℃ 、热水表被测水温不能过 90℃
Z大允许工作压力（公称压力）为1.0 MPa
Z大流量时，水表的压力损失不过0.1 MPa
从Z小流量至不包括分界流量的低区的示值限：±5%
从包括分界流量至包括Z大流量的高区的示值限：±2%
旋翼湿式热水表
|
水表型号 |
公称口径 |
计量等级 |
过载流量 |
常用流量 |
分界流量 |
Z小流量 |
Z小示值 |
Z大示值 |
|
mm |
(m 3 h) |
m 3 |
||||||
|
LXSR-15 |
15 |
B |
3 |
1.5 |
0.12 |
0.02 |
0.0001 |
9999 |
|
LXSR-20 |
20 |
B |
5 |
2.5 |
0.2 |
0.05 |
0.0001 |
9999 |
|
LXSR-25 |
25 |
B |
7 |
3.5 |
0.28 |
0.07 |
0.0001 |
9999 |
|
LXSR-32 |
32 |
B |
12 |
6 |
0.48 |
0.12 |
0.0001 |
9999 |
|
LXSR-40 |
40 |
B |
20 |
10 |
0.8 |
0.2 |
0.001 |
99999 |
|
LXSR-50 |
50 |
B |
30 |
15 |
3 |
0.45 |
0.001 |
99999 |
水表工作原理:
水流入水表后,
沿叶轮盒下排切线孔进入叶轮盒
,
推动叶轮旋转
,
并沿叶轮盒上排孔流出
,
叶轮转动经减速齿轮计数机构记录出流经水表的总量。水表的计数器浸在测水中称为湿式水表。
水流入水表后, 沿叶轮盒下排切线孔进入叶轮盒 , 推动叶轮旋转 , 并沿叶轮盒上排孔流出 , 叶轮转动经减速齿轮计数机构记录出流经水表的总量。水表的计数器浸在测水中称为湿式水表。
