产品应用: 旋进旋涡气体流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
使用环境条件: 旋进旋涡气体流量计采用微处理技术 , 具有功能强、流量范围宽、操作维修简单的特点。
温度影响: 环境温度: -30 ℃ ~ +55 ℃ ;介质温度: -20 ℃ ~ +80 ℃

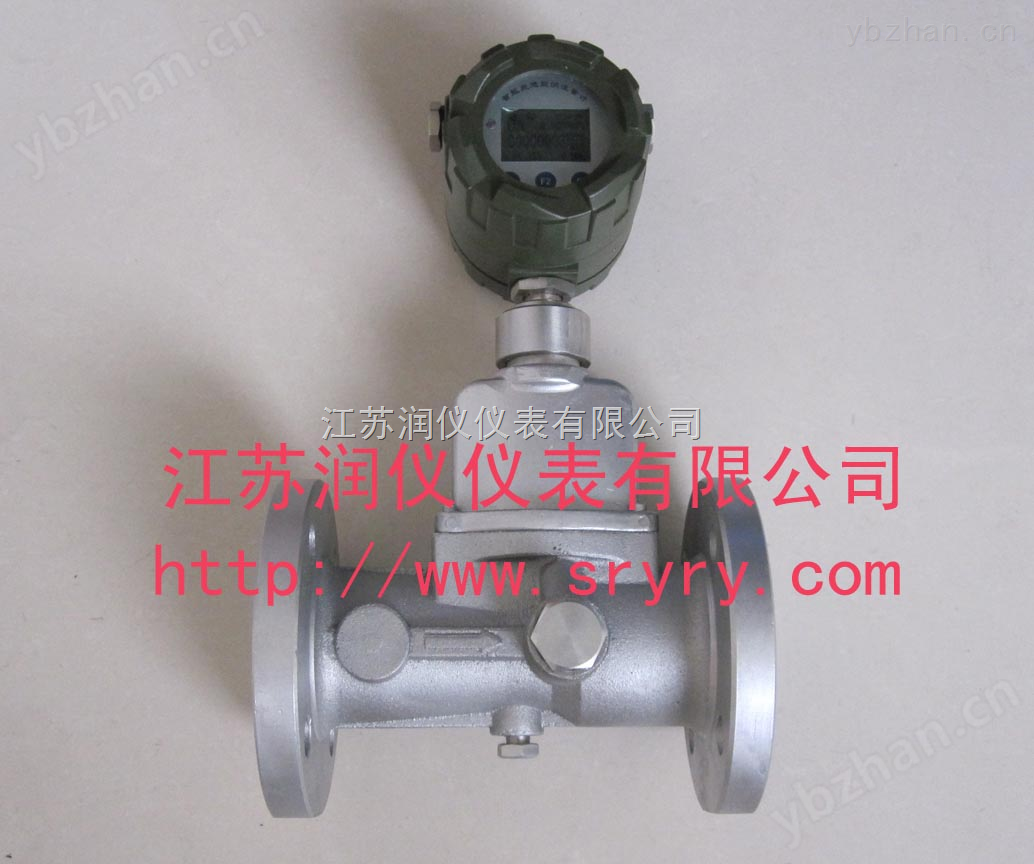

旋进旋涡气体流量计 广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
旋进旋涡气体流量计 测量原理:
当沿着轴向的流体流量传感器入品时,在漩涡发生体的作用下,被强制围绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,到达收缩段突然节流后,使漩涡流加速,当通过扩散段时,漩涡中心沿一锥形螺旋线进动。此时,漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
旋进旋涡气体流量计 主要特点:
1 .内置式压力、温度、流量传感器,安全性能高 , 结构紧凑,外形美观。
2 .就地显示温度、压力、瞬时流量和累积流量。
3 .采用新型信号处理放大器和*的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4 . *时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失 , 可*性保存。
5 .整机功耗极低 , 能凭内电池长期供电运行 , 是理想的无需外电源就地显示仪表。
6 .防盗功能可靠,具有密码保护 , 防止参数改动。
7 .表头可 180 度随意旋转,安装方便。
旋进旋涡气体流量计 技术参数:
1. 流量范围表:
规格型号
|
公称通径
DN(mm) |
流量范围
( m3/h ) |
仪表系数
( m3 ) -1 |
压力等级
( MPa ) |
准确度
|
备
注
|
RY-LUX-25
|
25
|
2.5
~
30
|
240000
|
1.6
;
2.5 ; 4.0 。 |
1.5
级
|
PN
≤
1.6MPa
为铝合金外壳;
PN ≤ 4.0MPa 为不锈钢外壳; PN > 4.0MPa 为特殊规格,订货时请说明。 |
RY-LUX-32
|
32
|
4.5
~
60
|
90000
|
|||
RY-LUX-50
|
50
|
10
~
150
|
24000
|
|||
RY-LUX-80
|
80
|
28
~
400
|
4800
|
|||
RY-LUX-100
|
100
|
50
~
800
|
2800
|
|||
RY-LUX-150
|
150
|
150
~
2250
|
680
|
|||
RY-LUX-200
|
200
|
360
~
3600
|
210
|
2. 标准状态条件: P=101.325kPa , T=293.15K 。
3. 使用条件:
( 1 )环境温度: -30 ℃ ~ +55 ℃ ;( 2 )介质温度: -20 ℃ ~ +80 ℃ ;
( 3 )相对湿度: 5% ~ 95% ;( 4 )大气压力: 86KPa ~ 106KPa 。
4. 电气性能指标:
( 1 )工作电源:外供电源: 24V DC 、内供电源: 3.6V 锂电池;
( 2 )整机功耗:外电源< 1W 、内电源< 0.3mW ,锂电池可连续工作两年以上;
( 3 )输出方式:频率、 4 ~ 20mA 或 RS485 ;
( 4 )显示数据:瞬时流量、累计流量、温度、压力;
( 5 )防爆标志: Exd II BT4 、防护等级: IP65 。
旋进旋涡气体流量计 选型表:
代号
|
口径
|
流量范围
m3/h
|
||
RY-LUX-25
|
DN25
|
2
.
5
~
30
|
||
RY-LUX-32
|
DN32
|
4
.
5
~
60
|
||
RY-LUX-50
|
DN50
|
10
~
150
|
||
RY-LUX-80
|
DN80
|
28
~
400
|
||
RY-LUX-100
|
DN100
|
50
~
800
|
||
RY-LUX-150
|
DN150
|
150
~
2250
|
||
RY-LUX-200
|
DN200
|
360
~
3600
|
||
|
代号
|
功能
1
|
||
N
|
无温压补偿
|
|||
Y
|
带温压补偿
|
|||
|
代号
|
输出型号
|
||
F1
|
4-20mA
输出(二线制)
|
|||
F2
|
4-20mA
输出(三线制)
|
|||
F3
|
RS485
通讯接口
|
|||
|
代号
|
功能
2
|
||
E1
|
1.0
级
|
|||
E2
|
1
.
5
级
|
|||
T
|
常温
|
|||
P1
|
1
.
6Mpa
|
|||
P2
|
2
.
5Mpa
|
|||
P3
|
4
.
0Mpa
|
|||
D1
|
内部
3.6V
供电
|
|||
D2
|
DC24V
供电
|
|||
B1
|
不锈钢
|
|||
B2
|
铝合金
|
