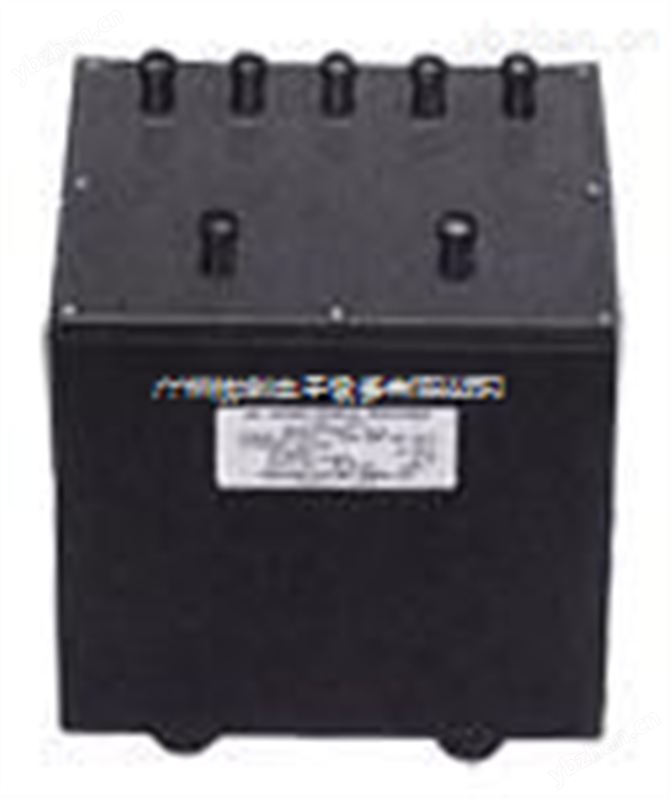

2261电压互感器
横河电压互感器:2261、226101、226102、226103、226200、224100、224200、224300、226200
日本横河电压互感器2261yokogawa2260系列
仪用电压互感器
精密转换电量交流大电流或高电压电路
辅助电路隔离电路
可宽范围测量使用许多范围
电流:15~6600V
相对误差:1至0.2%±±。
互感器是一个统称为电压互感器和电流互感器所用的电子仪器。主要目的是延长仪表变压器电气量的测量范围,(电压,电流,功率,功率因数)对large-currents或高压电路。他们为转换电流和电压水平,适用于测量,并使仪器,从高压电路等。
横河使得各种标准互感器。这些包括(0.1级)电流互感器(2243),0.2级的6600V电路仪表变压器(2262),6600V的电流互感器(2242),仪用电压互感器(2261),和仪用电流互感器(2241)。
Models |
||||
Specifications |
2261 |
226200 |
||
01 |
02 |
03 |
||
Primary |
220/440/2200/3300V |
15/30/50/75V |
100/200/300/500V |
3300/6600 V |
Secondary |
110 V |
150 V |
110 V |
|
Rated Load |
15 VA |
|||
Relative Error |
±0.2% |
|||
Phase Angle |
±10 Minutes |
|||
Class |
0.2 |
|||
Withstand voltage |
10000 V |
2000 V |
4000 V |
16000 V |
Rated Frequency |
50 ~ 60 Hz |
|||
External dimensions |
Approximay 255 x 266 x 200mm |
Approximay 294 x 266 x 200mm |
||
Weight |
Approximay 18 kg |
