威力巴流量计-金湖奥科仪表有限公司-销售直线: 刘
三,威力巴流量计技术指标:
● 适用压力:0~ 40MPa
● 适用温度:-180 ~ +550癈
● 测量精度:1%
● 重复性:0.1%
● 传感器材质:304、316L 或特殊定做
● 管道尺寸:DN38 ~ DN15000 圆管或方管 ● 量程比:10:1
● 流量范围:测量上限和下限在探头强度和允许zui小差压 ● 威力巴流量计测量所需zui小流速及差压
介质 | 流速 | zui小差压 |
气体 | 3.5m/s | 0.025kpa |
液体 | 0.6m/s | 0.25kpa |
蒸汽 | 9.0m/s | 0.38kpa |
四、威力巴流量计选型及技术参数应用:
型号 |
AK-LV650 |
AK-LV640 |
AK-LV630 |
通径范围 |
80~500mm |
50~5000mm |
50~2000mm |
适用介质 |
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 |
气体、液体、蒸汽 |
|
压力范围 |
通常O~40.OMPa |
通常0~2.5MPa |
通常0~10.0MPa |
温度范围 |
通常-80~550℃ |
通常-80~300℃ |
通常-80~550 ℃ |
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
zui小流速 |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 |
士1 |
士1 |
士1 |
重复性 |
±0.1 |
±0.1 |
±0.1 |
连接方式 |
整体焊接 |
在线安装调节 |
调节型法兰连接 |
配套仪表 |
差压变送器、流量积算仪等 |
||
型号 |
AK-LV620 |
AK-LV610 |
AK-LV600 |
通径范围 |
50~4000mm |
50~5000mm |
12~50mm |
适用介质 |
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 |
气体、液体、蒸汽 |
|
压力范围 |
通常O~40.OMPa |
通常0~4MPa |
通常0~10.0MP a |
温度范围 |
通常-80~550℃特殊:700℃ |
通常-80~550℃ |
通常-80~300 ℃ |
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
zui小流速 |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥3.5m/s 液体≥0.6m/s 蒸汽≥9m/s |
气体≥10m/s 液体≥1m/s 蒸汽≥12m/s |
测量精度 |
士1 |
士1 |
士1 |
重复性 |
±0.1 |
±0.1 |
±0.1 |
连接方式 |
整体焊接 |
螺纹杆连接 |
法兰或螺纹连接 |
配套仪表 |
差压变送器、流量积算仪等 |

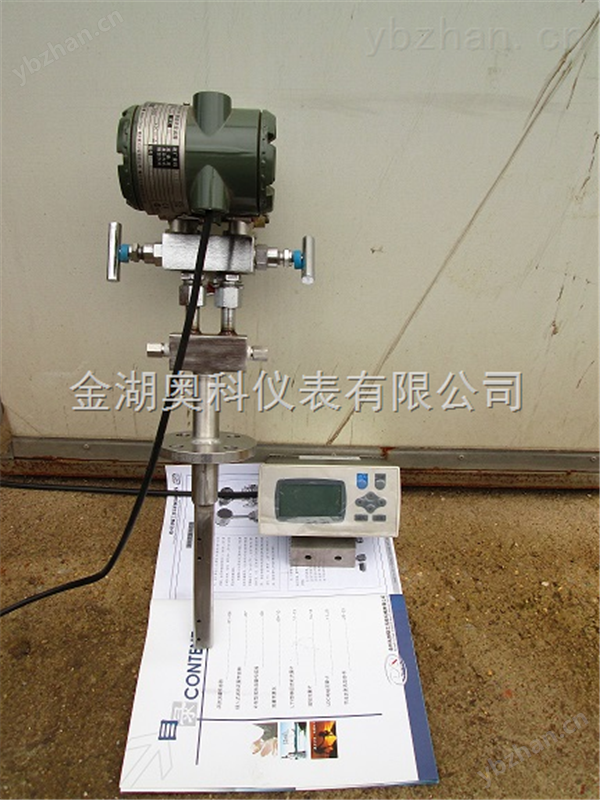

五,威力巴流量计现场标定图:
订货须知:
1. 请提供管道尺寸、壁厚、材质要求、精度要求;
2. 请提供液体状况,如名称,zui大zui小常用温度,zui大zui小常用工作压力,zui大zui小常用流量(如果是气体,还需提供是在工作状态下或20℃、101.325KPa标准状态下,介质组分等),密度,粘度等;
3. 选择防腐型时,应注明被测腐蚀性介质和浓度百分比等;
4. 如有特殊要示,请与我公司。
