横河DCS卡件-模块：
PW601,PW601-S10,PW601-S20,PW601-S30,PW601-S40
PW602,PW602-S10,PW602-S20.PW602-S30,PW602-S40
PW604,PW604-S10,PW604-S20,PW604-S30,PW604-S40
AEP9D,AEP9D-40,AEP9D-41
PW601-S30卡件DCS-PW601模块
产品简介：
日本横河DCS卡件这是包括硬件规格?阳离子的24V直流输出电源（pw601，pw602，pw604）这一现场总线电源或数字模块的FIO提供动力，包括硬件规格也?阳离子的二次电源总线单元，分接到24V直流电源供电（pw60£等），以在橱柜安装的设备。高达4的电源单元可以被安装到pw601，pw602，和pw604。单位必要的数量取决于要使用的电力供应能力。两个电源单元并联双冗余控制?配置
产品规格的介绍及描述：
对于常见的安装环境条件和符合标准，看到集成生产控制
系统CENTUM CS 3000 系统概述（ gs33q01b10-31e ）。具体?阳离子一电源供应单元是
安装在pw601 ， pw602 ，或 pw604 是在下面的设置。
电气专业?阳离子的24V 直流输出电源 ：
|
项目 |
描述 |
|||
|
型号 |
PW601 |
PW602 |
PW604 |
|
|
输入电源电压 |
100 to 120V AC 50/60Hz |
220 to 240V AC 50/60Hz |
24V DC |
|
|
输入电源电压 耐受性 |
90 to 132V AC |
198 to 264V AC |
21.6 to 26.4V DC |
|
|
zui大输入功率 消费 |
2.6A 220VA |
1.25A 220VA |
8.7A 210W |
|
|
额定输出电压 |
24V DC± 5% |
|||
|
环境温度 |
0 to 60° C |
|||
|
额定输出电流（脾气- 环境温度0 到 50 ） |
6A（*和第二的总产量输出） |
|||
|
额定输出电流（脾气—环境 温度 50 to 60° C) |
4 A（*和第二的总产量输出） |
|||
|
耐电压 |
输入和FG 端子间： 1500V 交流 |
输入和FG 端子间： 500V的交流 |
||
|
输出保持时间 |
20ms |
-- |
||
|
指示 |
准备LED （绿色）：它亮起来时，正常
|
|||
|
符合标准 |
安全标准CSA ] [ pw601 ， pw604 【CE 标记 ] pw602 ， pw604 电磁兼容标准[ ] pw602 CE 标记， pw604 【C-Tick 标记 ] pw602 ， pw604 |
|||
|
寿命（大修周期） |
8年（温度约说谎度） |
|||
|
重量 |
6kg (for PW601-S10) 8kg (for PW601-S20) 9kg (for PW601-S30) 11kg (for PW601-S40) |
6kg (for PW602-S10) 8kg (for PW602-S20) 9kg (for PW602-S30) 11kg (for PW602-S40) |
7kg (for PW604-S10) 9kg (for PW604-S20) 11kg (for PW604-S30) 14kg (for PW604-S40) |
|
产品特点：
电气专业?阳离子二次电源总线单元
输入电源电压：24V 直流
耐压：500V 的交流，一分钟
zui大输入电流/ aep9d ： 20A
zui大输入电流/ 端口： 10A
标准符合：
安全标准：[ ] [ ] CSA ， CE 标记
电磁兼容标准：[ CE 标记 ] ， [ C-Tick 标记 ]
对危险区域设备标准：[ CSA 非易燃的 ] ， [ 调频非易燃的 ] ， [ 型 ]

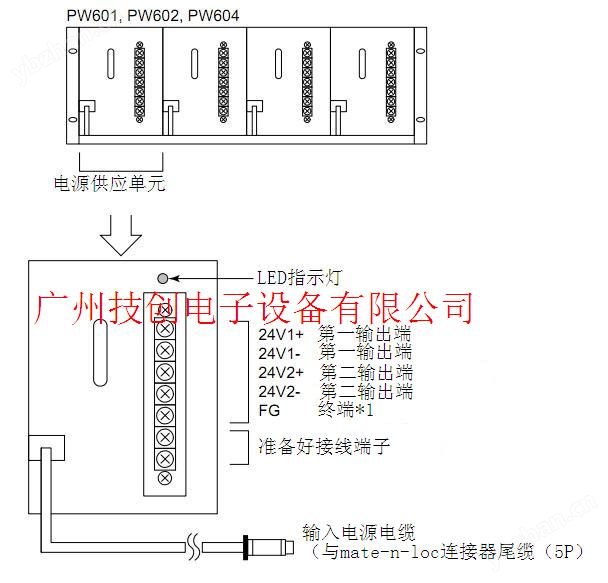

各部分的名称 ：
*1：当你使用pw60 £安装在 acb41 ，或使用 pw60 £与 aep7d ， FG 端子不需要连接。
产品选型：
PW601 选型表：
|
|
|
|
|
|
描述 |
|
型号 |
PW601 |
|
|
|
24V直流输出电源（ 100 V - 120 V AC 输入） |
|
后缀代码 |
|
-S |
|
|
标准型 |
|
|
|
1 |
|
电源单元的x 1 |
|
|
|
|
2 |
|
电源单元的x 2 |
|
|
|
|
3 |
|
电源单元的x 3 |
|
|
|
|
4 |
|
电源单元的x 4 |
|
|
|
|
|
0 |
总是0 |
PW602 选型表：
|
|
|
|
|
|
描述 |
|
型号 |
PW602 |
|
|
|
24V直流输出电源（ 220 V - 240 V AC 输入） |
|
后缀代码 |
|
-S |
|
|
标准型 |
|
|
|
1 |
|
电源单元的x 1 |
|
|
|
|
2 |
|
电源单元的x 2 |
|
|
|
|
3 |
|
电源单元的x 3 |
|
|
|
|
4 |
|
电源单元的x 4 |
|
|
|
|
|
0 |
总是0 |
PW604 选型表：
|
|
|
|
|
|
描述 |
|
型号 |
PW604 |
|
|
|
24V直流输出电源（ 24 伏直流电输入） |
|
后缀代码 |
|
-S |
|
|
标准型 |
|
|
|
1 |
|
电源单元的x 1 |
|
|
|
|
2 |
|
电源单元的x 2 |
|
|
|
|
3 |
|
电源单元的x 3 |
|
|
|
|
4 |
|
电源单元的x 4 |
|
|
|
|
|
0 |
总是0 |
AEP9D选型表：
|
|
|
|
|
|
描述 |
|
型号 |
AEP9D |
|
|
|
二次电源总线单元 |
|
后缀代码 |
|
-4 |
|
|
24V直流输入 |
|
|
|
0 |
|
基本类型 |
|
|
|
|
1 |
|
ISA标准 G3 选项 |
