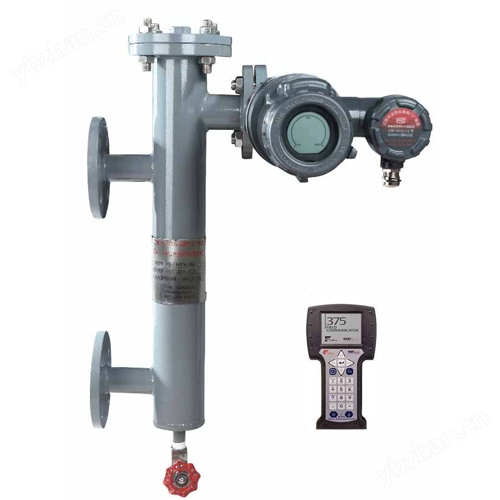

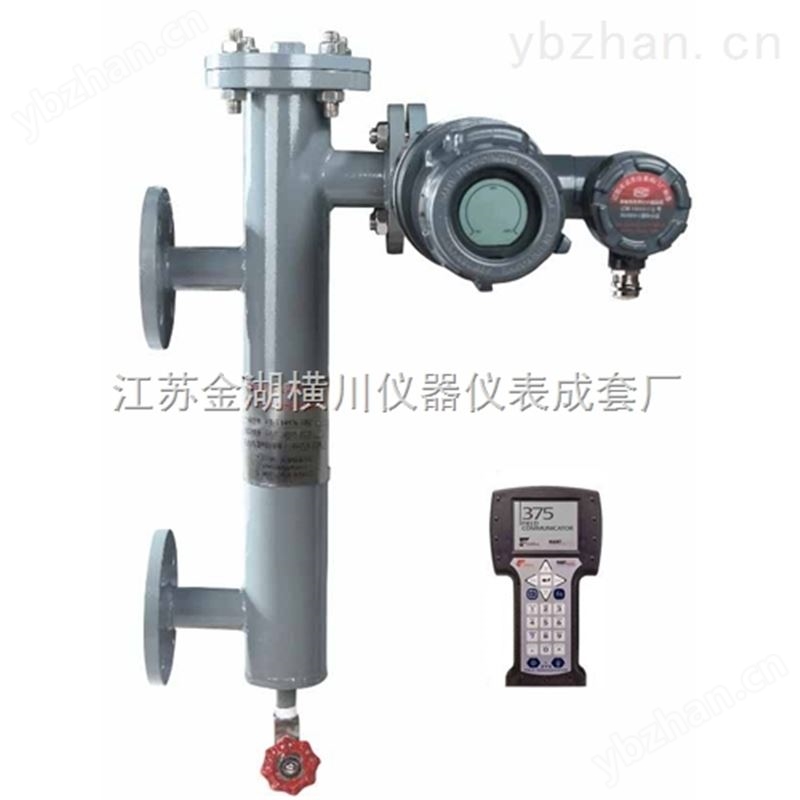

液位仪表系列>>HCTD-Z/B电动浮筒液位计：
概述：
HCTD-Z/B型 电动浮筒液位计 可广泛适用于石油、化工、制药等工业中常压或带压容器内各种液体液位、分层界面或比重的连续测量。变送器按其功能的不同，可分为标准型和智能型两种。型号分别为： l 标准型电动浮筒液位变送器 型号：HC-B l 智能型电动浮筒液位变送器型号：HCTD-Z。
1、 HCTD-B系列标准型电动 浮筒液位计 ，采用先进的称重传感技术，使测量系统具有测量精度高、性能稳定、抗过载偏心能力强等特性。 变送器将液位或界面或比重的变化连续的转换为4～20mA.DC标准电流信号输出。同时，表头指针以百分数形式连续指示出被测参数的量值。输出信号远传至控制室，实现被测参数的远程显示或对工艺过程的控制。
2、 HCTD-Z系列 智能型电动浮筒液位计 ，采用先进的称重传感技术，其传感器和主要元器件选用进口优质器件，变送器采用微处理技术，输出4～20mA模拟信号和叠加在此信号上符合HART通讯协议的数字信号。因此，智能变送器具有对输出特性进行线化处理，监测、远程组态及远程诊断、调整等功能。智能变送器应配有手操编程器、全中文的便携式PC-HART通讯器等，可与所有符合HART协议的设备联网使用，实现数字双向通讯与工艺过程检测和控制。智能型变送器可广泛用于石油、化工、炼化、制药等工业中各种容器内液体液位、分层界面或比重的连续测量。
电动浮筒液位计技术参数：
1、 测量精度：±0.5%；±1.0%；±1.5%（FS）；2、 灵 敏 度：0.05%；3、 输出信号：标准型：4～20mA.DC, 二线制；24V.DC供电 智能型：4～20mA，叠加符合HART协议的数字信号；4、 负载电阻：额定250Ω，zui高600Ω， 负载电阻与供电电压关系；5、 出线口：M20×1.5（内）；6、 工作压力：1.6～16.0MPa；7、 介质温度：-20～150℃ ,150～400℃（带散热片）；8、 介质密度：0.4～2.0g/cm（测液位） ,密 度 差：≥0.15g/cm（测界面）；9、 防爆型防爆等级：ExdIICT4-6、ExiaIICT4-6 ,防爆合格证号：8060710 ,外壳防护等级：IP66；10、环境条件：温度，-20～60℃ ,湿度，≤85%；11、连接方式：法兰连接，DN40 ,法兰标准：PN1.6、2.5，平面，JB/T81-94 ,PN4.0～16.0,凸面，JB/T82.2-94 ,也可按用户提供的规格及标准制造；12、材 质：浮 筒：1Cr18Ni9Ti ,浮筒室及法兰：Q235A或1Cr18Ni9Ti；
电动浮筒液位计测量原理：
HCTD-Z/B型电动浮筒液位计是借助于阿基米德定律及力平衡原理而工作的。相当于被测液面高度的浮筒悬挂在下杠杆端部，液位上升时，浮筒沉浸在液体中，并受到阿基米德定律向上的浮力作用。 当液位上升时，浮筒失去自重，支承点杠杆力发生变化，通过称重传感器测得浮筒浮力的大小，即可得到液面的高度。
经转换，输出与液位高度成比例的4～20mA.DC标准信号。远传至控制室，实现远程液位显示或工艺流程的控制。利用不同的计算方法，可以测出两种不同介质的界面高度或某些介质的比重。变送器带有0～指示表，0%为4mA，为20mA。由于介质密度的不同，会影响浮筒浮力的大小，因此，变送器设有密度及零点、量程调节电位器，以便对输出信号进行调整。
电动浮筒液位计主要功能：
利用手操编程器和符合HART通讯协议的其它设备对智能变送器在现场和远程进行如下操作：1、读取过程变量 如原始变量值、mA值、百分比范围等；2、零点、量程设置 用手操器调整或用变送器零点、满度电位器调整；3、读取诊断信息 诊断信息有：参数设置太高、太低；超过测量范围；4～20mA超出范围等；4、HART通讯指令 利用手操器或其它设备与智能变送器进行通讯，在显示屏上可读取PV值、电流值、百分数等信息。能实现使用范围内所有的HART指令。
电动浮筒液位计结构组成：
智能型电动浮筒液位计器由检测、转换和变送器三部分组成。检测部分由浮筒、浮筒室、连杆组件等部分组成；转换部分由杠杆系统、传感器等组成；变送器部分由A/D、D/A转换、微处理器及信号输出电路等部分组成。
调试说明：
1、变送器出厂前已按订货要求进行了逐台调试，但经长途运输颠簸或长期库存后，安装使用前或设备大修时，需要对变送器的主要性能进行检查。2、标牌上“介质密度（差）”栏内注明的范围，是指该台变送器可测密度在此范围内的任何液体。3、标牌上“出厂调试密度（差）”栏内所标注的数据，是指用户提供的数据，并按此密度（差）调试出厂。在实际使用中，如果被测介质密度（差）有所改变，则应按实际密度（差）进行重新调试。
调试所需设备：
1、可调电源：0～30V.DC；2、毫安表：0～30mA.DC,±0.2%；3、负载电阻：250Ω，1只；4、二等标准砝码：1kg,1套；5、刻度尺：1只；调试方法分挂重法和水标法两种：电动浮筒液位变送器挂重法：液位调试：1、 浮力计算：l 浮筒浮力：F1=π/4·D·H·ρl 浮筒重G与浮力之差：F2=G-F1式中：D-浮筒外径（cm）;H-浮筒长度（变送器量程）（cm）ρ-介质密度（g/cm3）2、将变送器水平固定在校验架上。1）零点调试（4mA）在托盘上放入同浮筒重G等重的砝码（含托盘重），调整零位电位器，使输出为4mA.2） 满度调试（20mA）在托盘上放入同F2等值的砝码（含托盘重），调整量程电位器，使输出为20mA.按（1）、（2）两步，反复调整几次，直至满意为止。
3界面调试：根据两种介质密度，分别计算出轻重密度下的浮力FQ和FzFQ=π/4·D2·H·ρQFZ=π/4·D·H·ρz式中：D-浮筒外径（cm） H-浮筒长（量程）（cm）ρQ-轻介质密度（g/cm） ρz-重介质密度（g/cm）4、根据FQ和FZ计算出调零挂重砝码重量fo和满量程挂重砝码重量fm。fo=G-FQfm=G-FZ式中：G-浮筒重量（标牌上标出）1）零点调试（4mA）l 在托盘上放入同fo等值的砝码（含托盘重），调零点电位器，传输出为4mAl 若轻介质密度ρQ高于订货时提供的密度0.1g/cm3以上时，则有可能会出现调不出4mA的现象。
此时，将零点电位器按原来调整方向的相反方向旋转10圈左右，使电位器基本处于中间位置，再调整密度电位器，使输出为4mA左右。然后调整零位电位器，使输出为4mA准确值。2）满度调试在托盘上放入fm等值的砝码，调量程电位器，使输出为20mA.
水校法：
1. 液位调试介质密度≤1g/cm3（水）时：根据被测介质密度和量程，计算满量程所对应的水位高度h（mm）：h=H·ρ式中，H-浮筒长度（量程）mm:ρ-被测介质密度，g/cm32、零点调试：排净浮筒室内的清水，调整零位电位器，使输出为4mA.3、满度调试：打开进水阀，向浮筒室内注入清水，使水位升高等于h,立即关闭水阀，调整量程电位器，使输出为20mA.按（1）、
（2）两步，反复调整几次，直至满意为止。4、介质密度>1g/cm3（水）时：当被测介质密度大于水的密度时，则取量程内的任意一点做为满度（上限）调试点。调试前，应先计算出该点所对应的水位高度和该点在量程内所对应的电流值。例如：量程为1500mm,被测介质密度为1.1g/cm3,取1300mm处为满度（上限）调试点，则：对应水位高度应为：h=1300×1.1=1430（mm）该点对应的电流应为：Ⅰ=4+1300/1500×16=17.87（mA）计算结束后，
调试方法如下：
1、零点调试排净浮筒室内的清水，调整零位电位器,传输出为4mA。:2、满度调试满度调试则在水位为1430mm处调量程电位器，使输出为17.87mA，反复几次，直至满意为止。
3、界面调试两种介质密度均≤1g/cm3（水）时l 根据两种不同的介质密度，分别计算出零点对应的水位高度h0（mm）和满度时所对应的水位高度h（mm）h0=H?ρQhm=H?ρz式中，H-量程（浮筒长mm）ρQ-轻介质密度（g/cm）ρz-重介质密度（g/cm）l 计算出h0和hm后，以浮筒底面高度的刻度线为基准，分别画出h0和hm在刻度标尺上的标记
4、零点调试：l 向浮筒室内注入清水，使水位高度等于h0，关闭进水阀，调整零位电位器，使输出为4mAl 若轻介质的密度ρQ高于订货时所提供的密度0.1g/cm以上时，则有可能会出现调不出4mA的现象。此时，将零位电位器按原来调整方向的相反方向旋转10圈左右，使电位器基本处于中间位置，再调整密度电位器，使输出为4mA左右，然后，再调整零位电位器，使输出为4mA准确值2）满度调试向浮筒室内注入清水，使水位高度等于hm,关闭进水阀，调量程电位器，使输出为20mA。按上述（1）、（2）两步，反复调整几次，直至满意为止。重介质密度>1g/cm3（水）时满度的调整，可取高于零点调试水位h0的任意一点做为满量程调试点，具体方法可参照水校法液位调试中“介质密度>1g/cm3（水）”的调试方法。
5、测比重的调试方法： 调试方法与测量界面基本相同，只是计算浮力差时，按同一介质比重在zui大和zui小两点来计算。
6、线性度的调试方法：变送器在出厂前线性度已调好，用户一般不需检查，只需根据工艺参数调好零点和满度（上、下限）即可。如用户要检查线性度，可按下面公式计算配重，检查量程内任意一点的线性度。
1）测量液位时任意位置（x%）砝码重=G-π/4D·x%·H·ρ2） 测量界面时 任意位置（x%）砝码重=G-π/4D·H（x%·Δρ+ρQ）3）测量比重时计算公式与测液位公式基本相同，只是按不同比重值计算配重。各式中：G-浮筒重（g）H-浮筒长度（cm）ρ-介质密度（g/cm）Δρ-两种介质密度差，Δρ=ρz-ρQρz-重介质密度（g/cm）ρQ-轻介质密度（g/cm）x%-量程（浮筒长度）的百分数测界面时零点迁移问题：测界面时，浮筒上端各部件均浸在轻介质中，因此，会产生一定的浮力，此浮力是一个常数，由它产生的附加电流也是一个学数，它对调好的量程无任何影响，只是导致零点略高于已调好的零点值（4mA）,这个附加电流值很小，若测量精度要求不高，就无须进行零点迁移，若测量精度要求较高，需将此附加电流迁移掉。
下面介绍二种迁移方法，供参考：1、将浮筒室内全部充满轻介质（注意：一定使浮筒上端部件全部浸在轻介质中），调整零点电位器，使电流输出4mA即可。2、在可观察到的任一界面上，调整零位电位器，使输出电流与该点界面对应的电流值即可。上述二种调试方法，用户可根据实际情况选用，也可采用其它方法。但请注意，无论采用什么方法进行迁移，只能调整零位电位器。
电浮动液位变送器选型型谱：
|
型号 |
规 格 编 号 |
说 明 |
|||||||||||||
|
HCTD-Z/B |
|
浮筒液位计 |
|||||||||||||
|
|
1 |
|
测量液位 |
||||||||||||
|
2 |
|
测量界面 |
|||||||||||||
|
3 |
|
测量密度 |
|||||||||||||
|
|
0 |
|
外浮筒侧底安装形式 |
||||||||||||
|
1 |
|
外浮筒侧侧安装形式 |
|||||||||||||
|
2 |
|
外浮筒顶底安装形式 |
|||||||||||||
|
3 |
|
外浮筒顶侧安装形式 |
|||||||||||||
|
4 |
|
外浮筒顶置安装形式 |
|||||||||||||
|
|
A |
|
公称压力：2.5MPa |
||||||||||||
|
B |
|
公称压力：6.3MPa |
|||||||||||||
|
C |
|
公称压力：10.0MPa |
|||||||||||||
|
|
D |
|
被测介质温度:≤100℃ |
||||||||||||
|
F |
|
被测介质温度:≤400℃ |
|||||||||||||
|
|
E |
|
接液材质：碳钢 |
||||||||||||
|
G |
|
接液材质：不锈钢 |
|||||||||||||
|
|
i |
|
防爆形式：本质安全型 |
||||||||||||
|
d |
|
防爆形式：隔爆型 |
|||||||||||||
|
|
R |
右侧式安装表头 |
|||||||||||||
|
L |
左侧式安装表头 |
||||||||||||||
|
量程 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
L |
||||||
|
300 |
500 |
800 |
1200 |
1600 |
2000 |
2500 |
3000 |
非标准 |
|||||||
|
附加编码 |
M |
螺纹接口伴热式ZG1/2（内） |
|||||||||||||
|
H |
法栏接口伴热式DN15,PN2.5 |
||||||||||||||
订货须知：
1、注明液位计的规格、型号；
2、测量范围L；
3、被测介质及介质的湿度,温度；
4、安装距离L1的尺寸。
