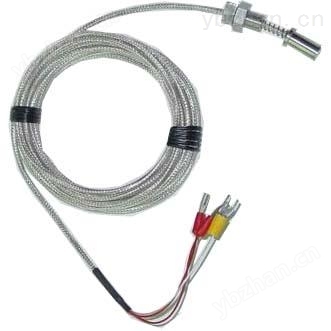

★ WZM-201 端面热电阻的原理与种类
1、 热电阻 测温原理及材料
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用zui多的是铂和铜，此外，现已开始采用镍、锰和铑等材料制造热电阻。
2、热电阻的类型
1）普通型热电阻
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
2） 铠装热电阻
铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，zui小可达φmm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
3）端面热电阻
端面热电阻感温元件由特殊处理的电阻丝材绕制。
4）隔爆型热电阻
隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。
★ 技术参数
|
名称 |
测温范围℃ |
允许偏差△t℃ |
分度号 |
|
端面铜电阻 |
-50-100 |
±(0.3+6.0×10-3|t|) |
Cu50 (G)或Cu100 |
|
端面铂电阻 |
-150-200 |
B级：±(0.30+0.005|t|) |
Pt100 |
●测量范围和允差（单位：mm）
名称 测温范围℃ 允许偏差△t℃ 分度号
端面铜电阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面铂电阻 -150-200 B级：±(0.30+0.005|t|) Pt100
★ 感温元件在0℃时的电阻值（R0）
分度号Cu50:R0=50±0.050Ω
分度号Cu100:R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω（B级）
其中：R0为元件在0℃时的电阻值。
★ 型号规格
| 型 号 | 分度号 | 结构特征 | 测量范围℃ | 保护管材料 | 外接引线长度mm | 规格 | 公称压力Mpa | 热响应时间t0.5s | |
| 直径(mm) | M | ||||||||
| WZCM-201 | Cu50 |
固定埋入 或螺纹连接 |
-50～100 | 紫铜T2-Y | 500 | Φ6 | M8×0.75 | 常压 | ＜15 |
| 1000 | |||||||||
| WZPM-201 | Pt100 | -100～100 | 紫铜T2-Y | 2000 | |||||
| WZPM-201B | 25000 | Φ8.7 | M10×1 | 常压 | ＜10 | ||||
注：WZPM-201B采用引进元件WZPM-018，精度等级为B级
★ 系统结构
（1）精通型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。为消除引线电阻的影响同般采用三线制或四线制。
（2）铠装热电阻：它的外径一般为φ2~φ8mm，zui小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
★ 端面热电阻的安装形式图
