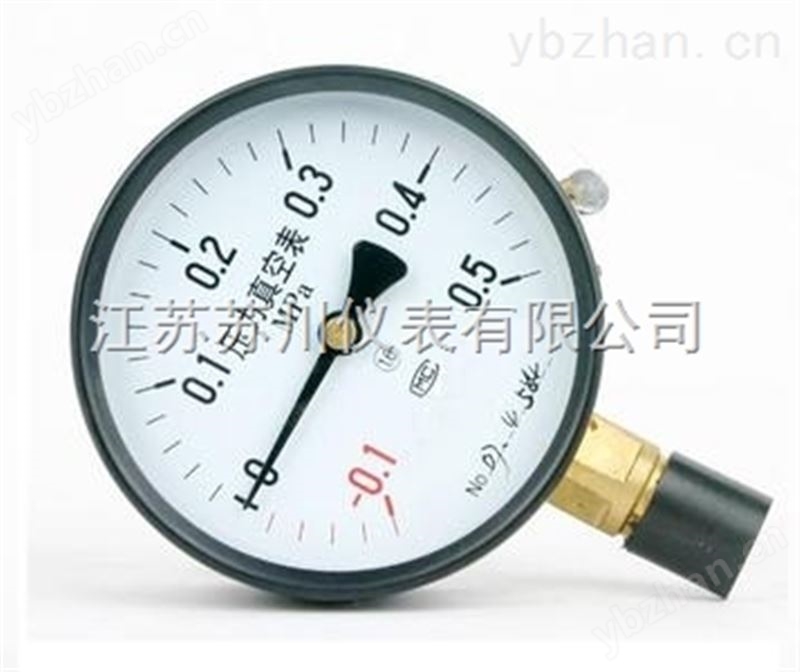

压力真空表
1、概述
该系列压力表广泛应用与输送气体，液体的管道及容器中测量无爆炸危险，无结晶体，不凝固体及对合金不起腐蚀作用的液体，气体，蒸汽等介质的压力大小。具有体积小，性能安全可靠，显示清晰等优点。
2、技术参数
|
产品型号 |
Y-60 |
Y-100 |
Y-150 |
Y-200 |
|
公称直径（mm） |
Φ 60 |
Φ 100 |
Φ 150 |
Φ 200 |
|
接头螺纹 |
M14x1.5 |
M20x1.5 |
||
|
精度等级 |
2.5 |
1.0 1.5 |
||
|
测量范围 （MP） |
Y |
0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60 |
||
|
YZ |
-0.1—0.06;-0.1—0.15;-0.1—0.3;-0.1—0.5;-0.1—0.9;-0.1—1.5;-0.1—2.4 |
|||
|
Z |
-0.1—0 |
|||
|
使用环境条 件 |
温度 -40—70℃； 相对湿度≤85％ |
|||
3、 型号命名
| □ | - | □ | □ | □ | □ |
|
Y 一般压力表 YZ 压力真空表 Z 真空表 |
- |
60 压力表直径为60毫米 100 压力表直径为100毫米 150 压力表直径为150毫米 |
Z 轴向 |
T 带边 |
Q 前边 |
