概述

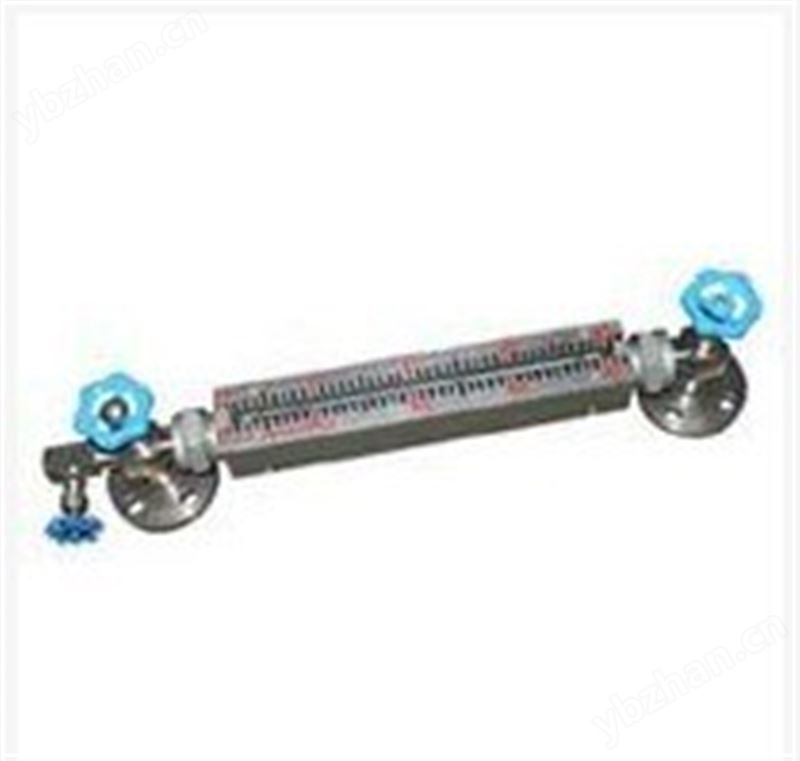

UDF系列石英管液位计是普通玻璃液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，同时适用于二种不同介质密度的界面测量。彩色液位计侧安装在各种容器及锅炉上，可直接观测到液位变化，液相显示呈绿色，气相显示呈现红色，界面测量呈三色分界面。其液、气显示反差很大，在远距离观察清晰，适合夜间巡视。它成功解决了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰等不足，是目前较理想的直读式液位计。该系列产品按效果区分，有单色和双色之分；根据使用环境温度不同，有基本型和伴热保温型之分。
液气显示清晰、无盲区、密封性能好、耐高温、耐高压、重量轻、寿命长、无渗漏、结构简单、冲洗维护方便。
主要技术参数
1、特制的99.99%SiO2透明石英管，其变形点1077℃，软化点1730℃，抗压强度1170Kgt/cm2膨胀系数5.5×10-7，经特殊工艺处理后具有耐高温，高压和优良的机械特性。
2、工作压力：1.6、2.5、4.0、6.3、10.0Mpa
3、工作温度：-50～520℃
4、测量范围L：测量范围按中心距而制定：300、500、800、1100、1400、1700、2000mm
5、石英管外径（mm）：φ24、φ29、φ40
6、伴热蒸汽夹套：G1/2″外螺纹
7、法兰连接尺寸：采用化工部新实施的HG20592-20635-97法兰标准。用户采用其他法兰标准，请在订货时注明
8、钢球自动封闭压力：大于0.2Mpa
9、重量：15-30kg
安装与使用
1、彩色液位计在运输、安装过程中要小心轻放，防止石英管及滤色片破碎。开箱并校对附件是否齐全。安装前仔细阅读使用说明书。
2、安装前应考虑色片在自然光源较强场合（东南方向）。如需调整滤色片和观察位置的方向，松开两端大六角螺母然后固紧，同时在调整滤色片位置时不可折卸石英管。液位计在出厂前已按1.5倍工作压力试压，用户在有条件的前提下可进行1.5倍工作压力的水压试验。
UDF彩色液位计型号、品种及编号
| 序号 | 型号、品种、规格编号 | ||||||||||
| 1 | UDF | - | 管式双色液位计 | ||||||||
| 2 | 分类 | A | 侧装双色 | ||||||||
| B | 三色界面计 | ||||||||||
| C | 无盲区侧装双色 | ||||||||||
| D | 大口径 | ||||||||||
| 3 | 安 装 中 心 距 |
3 | 300mm | ||||||||
| 5 | 500mm | ||||||||||
| 8 | 800mm | ||||||||||
| 11 | 1100mm | ||||||||||
| 14 | 1400mm | ||||||||||
| 17 | 1700mm | ||||||||||
| 20 | 2000mm | ||||||||||
| - | |||||||||||
| 4 | 压力 等级 |
16 | 1.6M..Pa | ||||||||
| 25 | 2.5MPa | ||||||||||
| 40 | 4.0MPa | ||||||||||
| 63 | 6.3MPa | ||||||||||
| X | 10.0MPa | ||||||||||
| 5 | 材质 | Ⅰ | 碳钢 | ||||||||
| Ⅱ | ICr18Ni9Ti | ||||||||||
| 6 | 法兰 通经 |
15 | DN15 | ||||||||
| 20 | DN20 | ||||||||||
| 25 | DN25 | ||||||||||
| P | 平面法兰 | ||||||||||
| T | 凸面法兰 | ||||||||||
| 附 加 举 例 |
R | 伴热夹套 | |||||||||
| UDF | - | A | 8 | - | 16 | 1 | 20 | P | R | 型号：UDF 侧装双色，中心距800mm压力：1.6MPa 材质：碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计 | |
显示高度与测量范围关系见下表（显示高度即标尺高度）单位：mm
| 显示高度 | 150 | 350 | 650 | 950 | 1250 | 1550 | 1850 |
| 测量范围 | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
