概述
HC系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1600℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

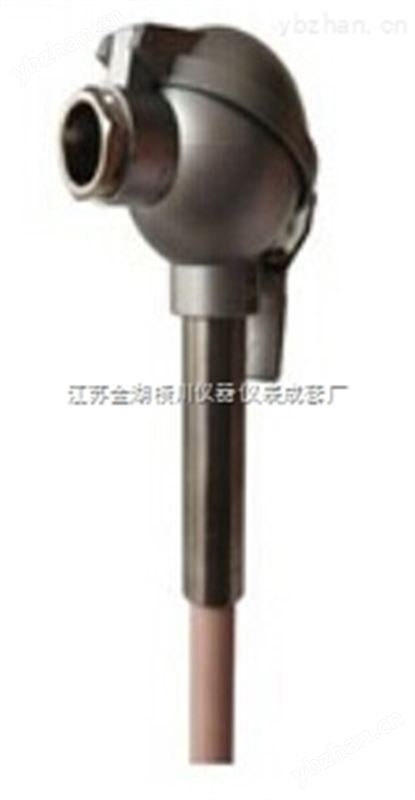

各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
型号及规格
| 型 号 | 分 度 号 | 测温范围℃ |
保 护管材料 |
热响应时间 |
规 格 | |
| d | L x l | |||||
|
HC-SBZ -130 HC-SBZ -130 |
S | 0-1300 | 高铝质 | ＜150S | Φ16 |
300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
|
HC-SBZ -131 HC-SBZ -131 |
＜360S | Φ25 | ||||
|
HC-SBZ -130 HC-SBZ -130 |
R | 0-1300 | ＜150S | Φ16 | ||
|
HC-SBZ -131 HC-SBZ -131 |
＜360S | Φ25 | ||||
|
HC-SBZ -130 HC-SBZ -130 |
B | 0-1600 | 刚玉管 | ＜150S | Φ16 | |
|
HC-SBZ -131 HC-SBZ -131 |
＜360S | Φ25 | ||||
