DM-510
平面显示器光学特性测量系统

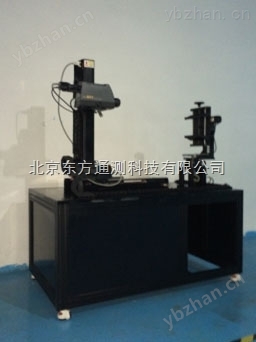

DM-510平面显示器光学特性测量系统简介
DM-510光学特性测量系统是用于14英寸以下的LCM模组、手机屏、平板显示器，OLED显示屏等的光学特性测量的系统，符合VESA FPDM2.0、TCO06、ISO9241、SJ/T-11348等相关标准测试规范。
DM-510
平面显示器光学特性测量系统标准型

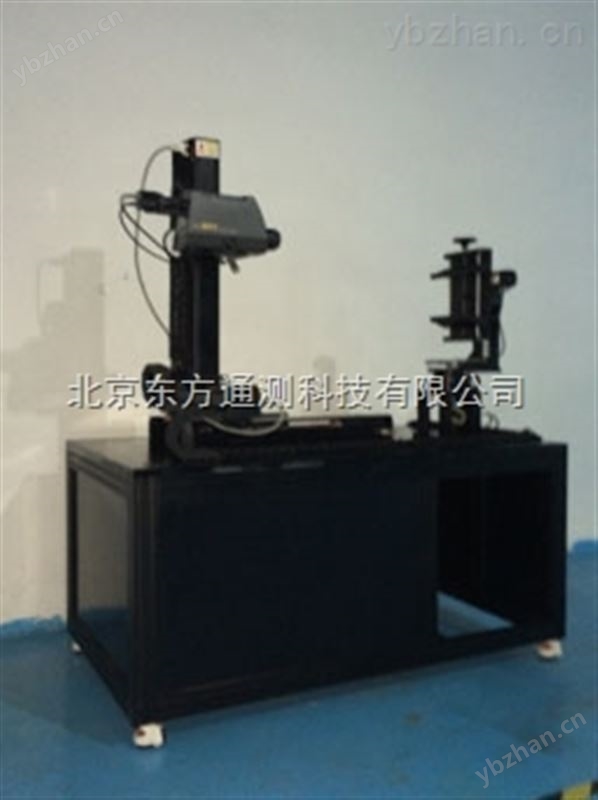

DM-510 平面显示器光学特性测量系统简介
DM-510光学特性测量系统是用于14英寸以下的LCM模组、手机屏、平板显示器，OLED显示屏等的光学特性测量的系统，符合VESA FPDM2.0、TCO06、ISO9241、SJ/T-11348等相关标准测试规范。
DM-510 光学自动测量系统参数
|
型号 |
DM-510 |
|
|
zui大测量尺寸 |
对角线14” |
|
|
测量项目 |
均匀度5点、9点、13点、17点、25点、点阵、自定义点测试；可视角度、色域覆盖率；对比度；CIE色度测量、色温测量；灰阶测量；Cross Talk测量；热机时间；亮度稳定性 |
|
|
测量速度 |
运动速度：中速100mm/s；高速：150mm/s；（速度可自行设定）；
|
|
|
PC 控制系统 |
工业PC, 19” LCD显示器 |
|
|
模组行程 |
有效行程300mm×300mm×300mm |
旋转±90° |
|
控制方式 |
PCI控制XYZ三轴直线运动动；H、V二维旋转运动 |
|
|
运动精度 |
直线0.05mm/500mm；分辨率：0.001mm；旋转：0.02° |
|
|
成像系统 |
工业CCD及工业镜头、视频采集卡 |
|
|
系统软件 |
FPDMTest标准版、Windows XP PRO；office2007 |
|
|
平台结构 |
铝型材双层结构 |
|
|
平台尺寸 |
约1.5m×1.m×1.6m(W*L*H) |
|
|
系统电源 |
220 VAC / 50 Hz |
|
DM-510 硬件主要部件
|
序号 |
名称 |
数量 |
|
1 |
双层铝型材结构 |
1 |
|
2 |
直线运动模组（内置正负限位开关） |
3 |
|
3 |
运动控制器（内置5个电机驱动器） |
1 |
|
4 |
旋转台 |
2 |
|
5 |
步进电机 |
5 |
|
6 |
运动控制卡 |
2 |
|
7 |
视频采集卡 |
1 |
|
8 |
工业相机 |
1 |
|
9 |
百万像素工业镜头 |
1 |
|
10 |
目镜与相机转接环 |
1 |
|
11 |
仪器二维微调台 |
1 |
|
12 |
工业PC+显示器 |
1 |
|
13 |
夹具 |
1 |
