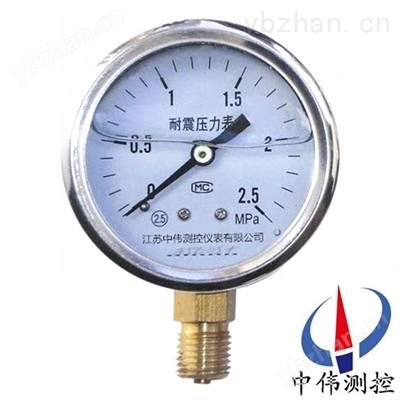

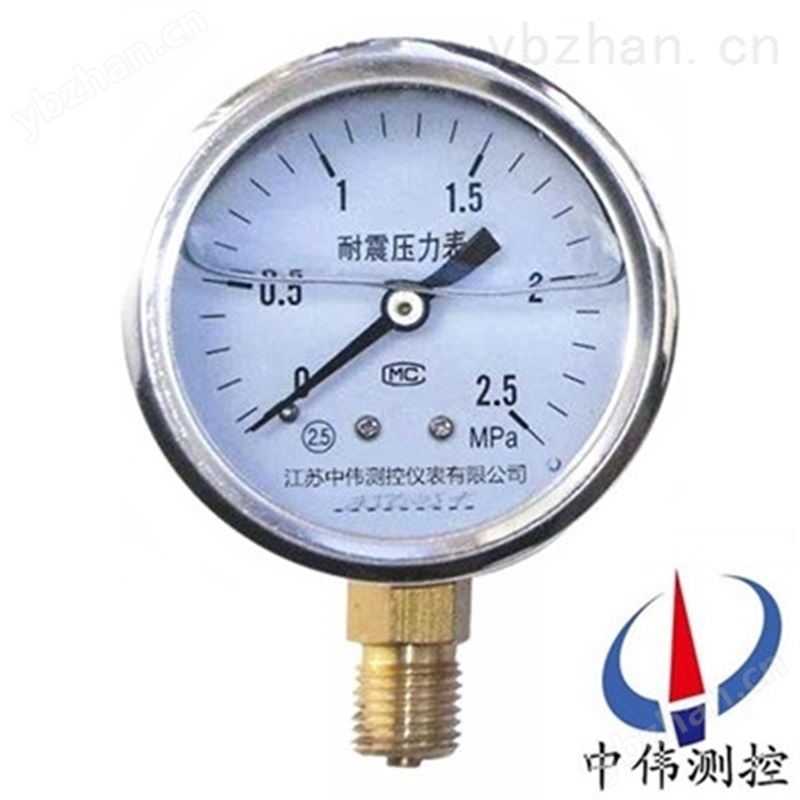

压力仪表>>YN-100耐震压力表:
一、仪表简介：
不锈钢耐震压力表能测气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。耐震压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。
二、工作原理：
耐震压力表依靠内部充满甘油（或硅油），装有缓冲螺钉等措施。以克服环境强烈震动和介质强烈脉动给压力表带来的损害，确保测量精度，因此本仪表适用于介质压力强烈脉冲和机械振动的场所，测量各种气体及液体的压力。
三、应用范围：
不锈钢耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
四、*优势：
1、性能稳定，测量精度较高，反应速度较快。
2、测量的是总压力，包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中，压力表本身吸气和放气很小，不会对被测气压产生影响。
5、内部没有高温部件，不会使油蒸汽分解。
6、若选用耐腐蚀材料制造，可测量腐蚀性气体压力。
7、结构牢固，而且便于密封和安装。
8、操作简便，不需调整，但需要定期校验。
五、性能指标：
|
型号 |
YTN-40B |
YTN-50B |
YTN-60B |
YTN-75B |
YTN-100B |
YTN-150B |
|
公称直径(mm) |
￠40 |
￠50 |
￠60 |
￠75 |
￠100 |
￠150 |
|
接头螺纹 |
M10 ×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
|||||
|
精度等级(%) |
2.5 |
1.6 |
||||
|
量程(Mpa) |
-0.1~0 ；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9；-0.1~1.5；-0.1~2.4； |
|||||
|
0~0.1 ；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
||||||
|
使用环境温度(℃) |
-40 ℃ ~70℃ |
|||||
|
结构形式 |
径向无边；轴向无边（Ｚ）；轴向带前边（ ZQ ） 径向带后边(T)；径向带前边（ TQ ）；卡箍安装（ U ） |
|||||
|
抗震等级 |
V ．H．4 |
|||||
|
执行标准 |
GB/T1226-2001 |
|||||
|
防护等级 |
IP54 |
|||||
|
表壳材质 |
304SS |
|||||
|
接头材质 |
304SS ；316；316L |
|||||
六、外形尺寸：
|
型号 |
外形尺寸mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
YN-50Z |
29 |
24 |
0 |
50 |
/ |
/ |
14X1.5 |
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
|
|
YN-60T |
31 |
32 |
15 |
75 |
3.4 |
||
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
||
|
YN-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
||
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
|
|
YN-75T |
24 |
30 |
12 |
90 |
5.5 |
||
|
YN-75Z |
24 |
30 |
0 |
/ |
/ |
||
|
YN-75ZQ |
24 |
30 |
0 |
90 |
5.5 |
||
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
YN-100T |
44 |
46 |
19 |
118 |
5.5 |
||
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
||
|
YN-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
||
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
YN-150T |
50 |
48 |
20 |
165 |
5.5 |
||
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
||
|
YN-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：连接螺纹可按要求订货 |
|||||||
七、定期进行检修维护：
1、经过一段时间的使用 与受压， 压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。为了保证其原有的准确度而不使量值传递失真， 应及时更换，以确保指示正确、安全可靠。
2、压力表要定期进行清洗。 因为压力表内部不清洁，就会增加各机件磨损，从而影响其正常工作，严重的会使压力表失灵、报废。
3、在测压部位安装的压力表，根据JJG52-1999 规定，它的检定周期一般不超过半年。
4、测压部位介质波动大，使用频繁，准确度要求较高， 以及对安 全因素要求较严的，可按具体情况将检定周期适当缩短。
八、安装注意事项：
1、仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20±5℃时，须计入温度附加误差。
2、 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3、仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量zui低都不应低于下限的1/3，测量真空时真空部分全部使用。
4、使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或生产厂家维修。
5、仪表应避免震动和碰撞，以免损坏。
九、选型编码：
十、使用与订货须知：
1、使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
2、工作环境应无腐蚀性气体。
3、订货请说明名称、型号及测量范围。
售后服务：
1、从合同签订之日起，我中伟公司对所提供的产品提供免费保养及维护服务,承诺终生维修服务；
2、江苏中伟测控仪表有限公司的将定期与客户，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，中伟测控不收取任何的手续费，出现质量问题，承担来回的运费。
