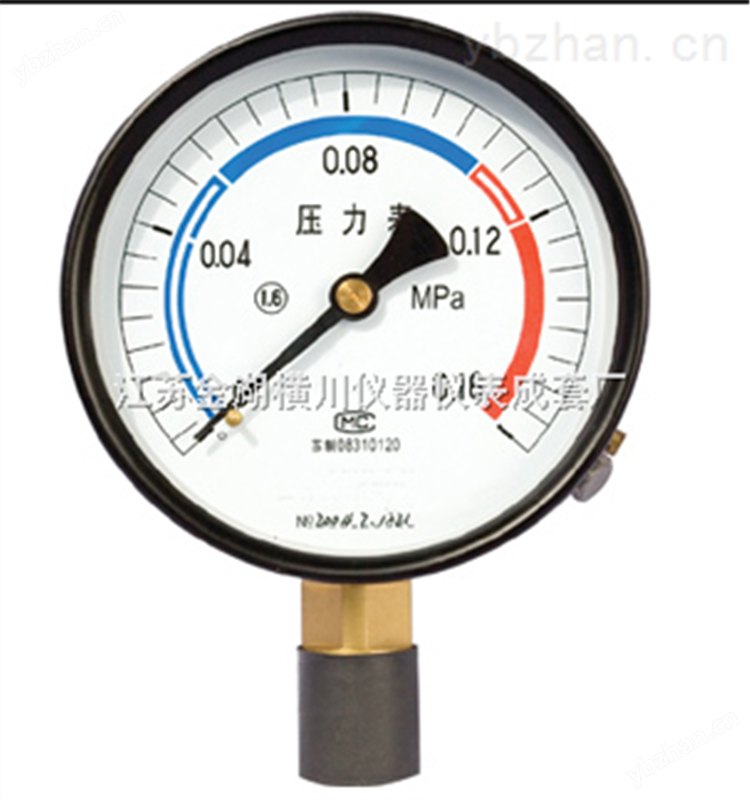

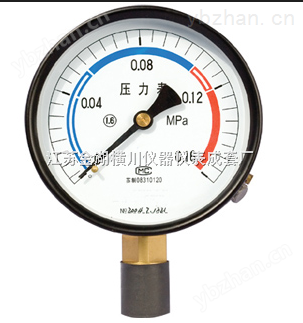

HC-HLVA系列弹簧管压力表
一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
技术参数：
| 型号 | 结构形式 | 精确度% | 测量范围 MPa |
| HC-HLVA50Z | 轴向无边 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60； |
| HC-HLVA60 | 径向无边 | ||
| HC-HLVA60T | 径向带后边 | ||
| HC-HLVA60Z | 轴向无边 | ||
| HC-HLVA60ZQ | 轴向带前边 | ||
| HC-HLVA100 | 径向无边 | ±1.6 | |
| HC-HLVA100T | 径向带后边 | ||
|
HC-HLVA100Z |
轴向无边 | ||
| HC-HLVA100ZQ | 轴向带前边 | ||
| HC-HLVA150 | 径向无边 | ||
| HC-HLVA150T | 径向带后边 | ||
| HC-HLVA150Z | 轴向无边 | ||
| HC-HLVA150ZQ | 轴向带前边 | ||
|
注：轴向可按要求带方形前边。 |
|||
使用工作温度：-40℃～70℃
仪表执行标准：GB/T1226-2001
外形尺寸：
| 型 号 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| HC-HLVA50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| HC-HLVA60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| HC-HLVA60T | 31 | 32 | 15 | 75 | 3.4 | ||
| HC-HLVA60Z | 30 | 32 | 0 | / | / | ||
| HC-HLVA60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| HC-HLVA100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| HC-HLVA100T | 44 | 46 | 19 | 118 | 5.5 | ||
| HC-HLVA100Z | 43 | 45 | 34 | / | / | ||
| HC-HLVA100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| HC-HLVA150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| HC-HLVA150T | 50 | 48 | 20 | 165 | 5.5 | ||
| HC-HLVA150Z | 51 | 47 | 55 | / | / | ||
| HC-HLVA 150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
|
注：连接螺纹可按要求订货． |
|||||||
