循环水式多用真空泵概述
(1)本机采用双抽头，可单独或并联使用装有两个真空表。
(2)泵体采用防腐材质，其轴为不锈钢材质，泵头符合流体力学，箱体为工程塑料。抽空每分钟达14升。

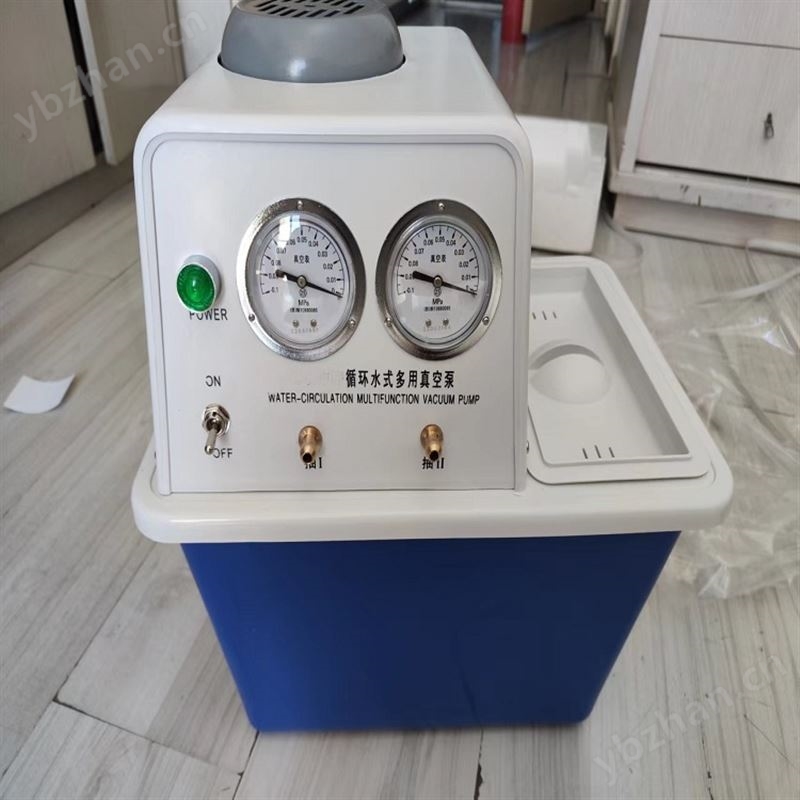

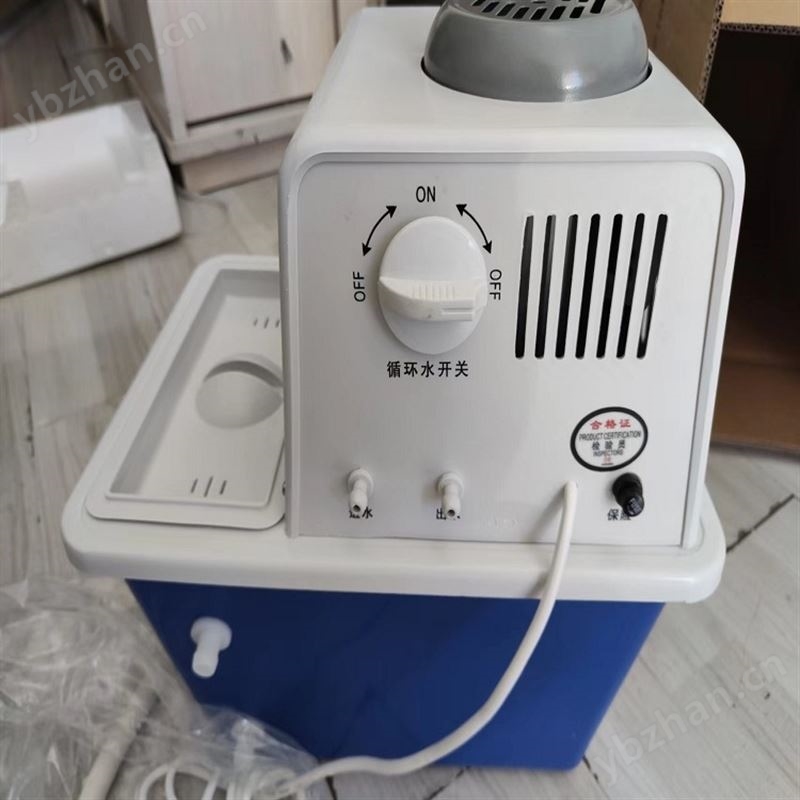

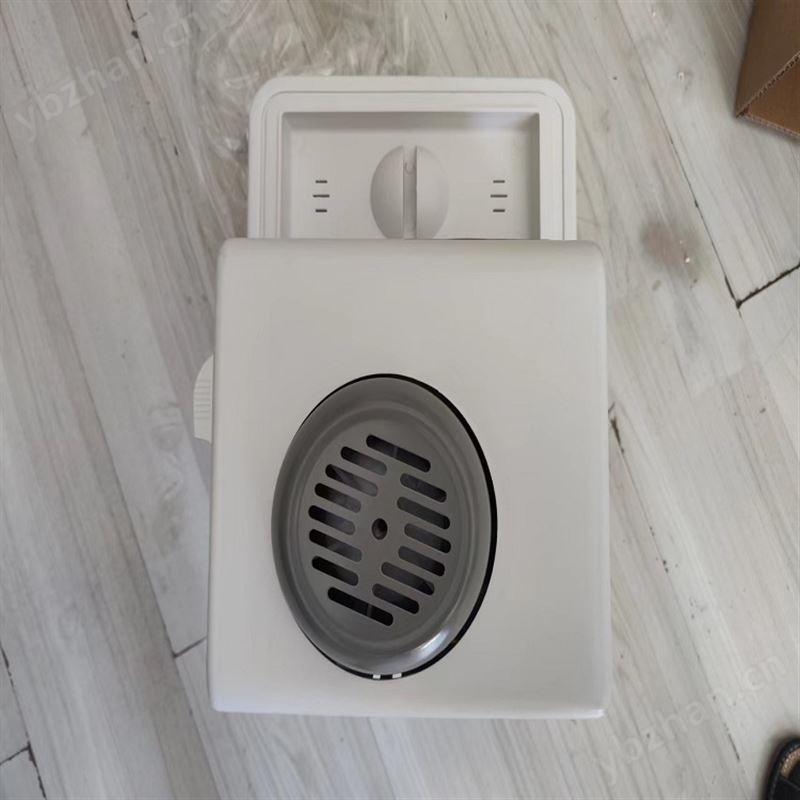

循环水式多用真空泵 型号：DP-SHB-3
循环水式多用真空泵 概述
(1)本机采用双抽头，可单独或并联使用装有两个真空表。
(2)泵体采用防腐材质，其轴为不锈钢材质，泵头符合流体力学，箱体为工程塑料。抽空每分钟达14升。
技术参数
|
规格型号 |
配机性能 |
本机功能 |
外表尺寸 长×宽×高 |
全机重量 |
|||||||
|
功率 |
工作电源 |
流量 |
扬程 |
机体 材质 |
大 真空度 |
单头 抽气量 |
抽气头数 |
储水箱容积 |
|||
|
W |
V/HZ |
L/min |
M |
Mpa |
L/min |
个 |
L |
mm |
Kg |
||
|
DP-SHB-3 |
180 |
220/50 |
80 |
10 |
防腐 |
0.098 |
10 |
2 |
18 |
400×280×420 |
11 |
|
DP-SHB-III |
370 |
220/50 |
80 |
10 |
四表四抽 |
0.098 |
10 |
4 |
18 |
400×280×420 |
15 |
2. 数字铁心测试仪 型号：DP-8-2
一．数字铁心测试仪概述：
DP-8-2数字铁心测试仪主要用于测试环形铁心，C形铁心的磁通密度及导磁率，选择适当的数据可以判别互感器铁心，调压器铁心，交流接触器铁心及空气开关磁环，漏电磁环的合格与否.
二．数字铁心测试仪主要性能
1，电源AC220V
2,激磁电流调节范围,100mA(5mA-100mA),1A(0.1A-1A). 电流显示为百分数
3,互感应电动势显示范围1匝200mv, 5匝200mv.5匝2000mv。随需选择.
三．数字铁心测试仪使用说明：先将100mA和1A电位器按逆时针方向调节至小，接通电源，将测试扦头扦座对接，把励磁电流开关拨到100mA档,调节100mA电位器使励磁电流达到20mA(S级铁心), 励磁电流显示为20.0. 再把开关拨到1A, 调节1A电位器使励磁电流达到0.4A(普通铁心) 显示为40.0, 然后扦头穿过铁心输出电压就有显示了, 根据数据区分好坏.
四．1.铁心的磁感应强度Bm的计算：
Bm=J*E2*108∕444fN 2SK =J*0.9E2∕SK
式中：Bm：磁密峰 （GS） K：铁心叠片系数，对于热扎硅钢片K=0.85~0.9对
E2： 感应电动势 （Mv） 与冷扎硅钢片K=0.9~0.95,对于铁镍合金
S： 铁心截面 （cm） K=0.93~0.96
Bm的相位为JE2即超前于E2 90°
2.磁场强度的计算：
H=IoN1∕L（安/厘米）
式中：H：磁场强度（安/厘米=0.4π奥斯特）
Io：磁流电流（安）
N1：匝数为1
L： 铁心磁路长度 cm
3．磁导率计算：
M=Bm/√2H=0.565 Bm/H
4.根据 Bm，H数据，可画出磁性曲线图.
