德国GOM中小型工件3D光学量测仪 ATOS core
ATOS Core

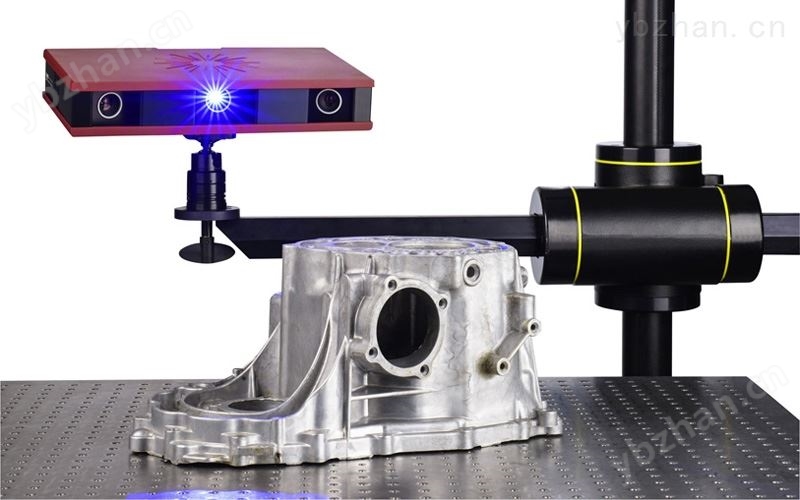

【工作原理】是专门用于扫描中小型零件的，沿用ATOS功能（例如GOM双立体相机及蓝光技术），从zui简单的三维扫描到全自动化扫描检测。

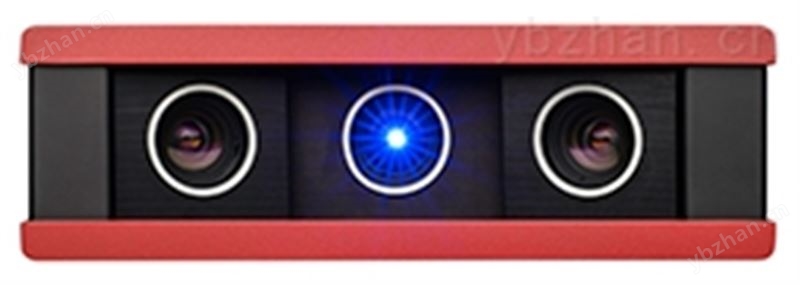

【扫描技术】除了GOM双立体相机技术，ATOS Core亦会独立地使用左右双相机来实现三次扫描效果。此*技术能确保高精度及更有效地扫描反光表面，在复杂零件上取得更完整的数据，以及减少扫描时间及次数。ATOS Core亦配备了蓝光技术，窄波段的蓝光可在独立的照明环境条件下进行精确的测量。德国GOM中小型工件3D光学量测仪 ATOS core
【扫描产品线】ATOS Core可以从zui简单的三维扫描作逆向工程到全自动化扫描检测，而这些测量任务的要求有很大的不同，ATOS Core提供了三款不同的产品线。
1、利用GOM Scan作三维扫描
扫描仪基本套装包含ATOS Core扫描头，笔记本电脑，电缆，工具及轻便稳固的运输箱。基本版配备GOM Scan软件。GOM Scan软件重点于高质量的数据应用，如逆向工程或快速成型的3D扫描仪。
2、三维测量解决方案
专业版本是解决复杂的测量任务，除了基本版的硬件配置外，专业版还包含了强大的ATOS专业版软件。不仅提供三重扫描，编辑多边形网格，参数检查，报告，教学，脚本，接触式探针选择性背投影和动态引用，跟踪或适配器，同时执行全面拍照式参考点摄取及自动化旋转台这两项选配功能。另外ATOS Triple Scan及ATOS Compact Scan用户都可以ATOS Core作为额外的测量范围。

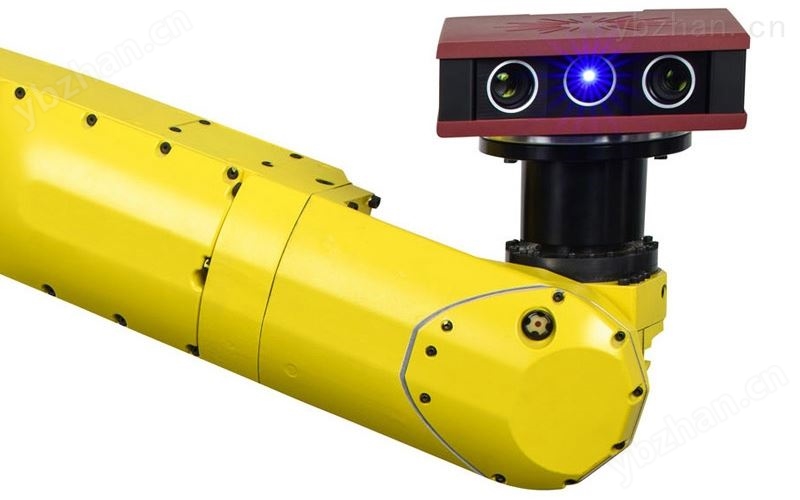

3、小型自动化扫描检测
技術參數
| 系统配置 | ATOS Core 45 | ATOS Core 80 | ATOS Core 135 | ATOS Core 200 |
|---|---|---|---|---|
| 測量範圍 | 45 x 30 mm | 80 x 60 mm | 135 x 100 mm | 200 x 150 mm |
| 工作距離 | 170 mm | 170 mm | 170 mm | 250 mm |
| 點間距 | 0.02 mm (0.03 mm)* |
0.03 mm (0.05mm)* |
0.05 mm (0.09 mm)* |
0.08 mm (0.13 mm)* |
| 測量頭尺寸 | 206 x 205 x 64 mm | 206 x 205 x 64 mm | 206 x 205 x 64 mm | 206 x 205 x 64 mm |
| 重量 | 2.1 kg | |||
| 電源 | 90 – 230 V AC | |||
| 操作溫度 | + 5°C ~ + 40°C, 非冷凝 | |||
| * GOM Scan（Sensor Driver 2M） | ||||
| 系统配置 | ATOS Core 185 | ATOS Core 300 | ATOS Core 500 | |
|---|---|---|---|---|
| 測量範圍 | 185 x 140 mm | 300 x 230 mm | 500 x 380 mm | |
| 工作距離 | 440 mm | 440 mm | 440 mm | |
| 點間距 | 0.07 mm (0.12 mm)* |
0.12 mm (0.18 mm)* |
0.19 mm (0.31 mm)* |
|
| 測量頭尺寸 | 361 x 205 x 64 mm | 361 x 205 x 64 mm | 361 x 205 x 64 mm | |
| 重量 | 2.9 kg | |||
| 电源 | 90 – 230 V AC | |||
| 操作溫度 | + 5°C ~ + 40°C, 非冷凝 | |||
| * GOM Scan（Sensor Driver 2M） | ||||
