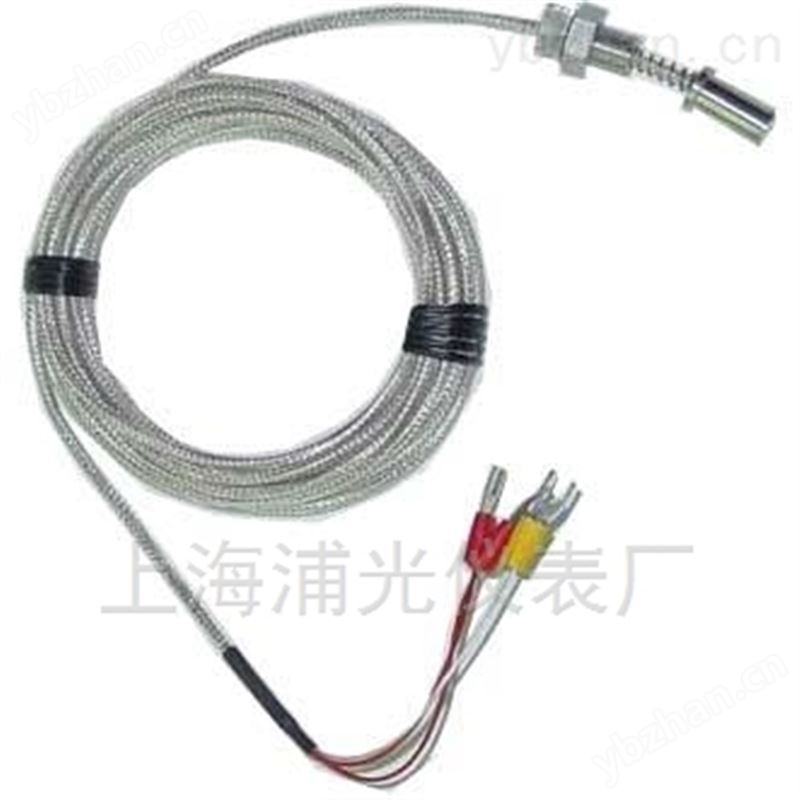

★ 工作原理：
铂铑热电偶由两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
★ 规格及参数：
|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许偏差△t ℃ |
|
铂铑30—铂铑6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%t |
|
铂铑10—铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%t |
|
镍铬－镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%t |
|
镍铬－铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.75%t |
热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示。
★ WRR-010铂铑热电偶选型表：
|
W |
温度仪表 |
|
R |
热电偶 |
|
热电偶材料： |
R）铂铑30－铂铑6 |
|
P）铂铑10－铂 |
|
|
N）镍铬－镍硅 |
|
|
E）镍铬－铜镍 （镍铬－康铜） |
|
|
安装固定形式： |
1）无固定式装置式 |
|
2）固定螺纹式 |
|
|
3）活动式法兰 |
|
|
4）固定法兰式 |
|
|
5）活动法兰角尺形式 |
|
|
6）固定螺纹锥形 保护管式 |
|
|
接线盒形式： |
2）防溅式 |
|
3）防水式 |
|
|
4）隔爆式 |
|
|
设计序号： |
0）ø16mm保护管 |
|
1）ø25mm保护管（双层套管） |
|
|
2）ø16mm高铝质管（单层套管） |
|
|
3）ø20mm高铝质管 |
★ ? 案例：
单支铂铑30-铂铑6，型号：WRR-010，分度号：B型，0-1600℃，直径：8mm，保护管材质：刚玉管，L=900mm。
