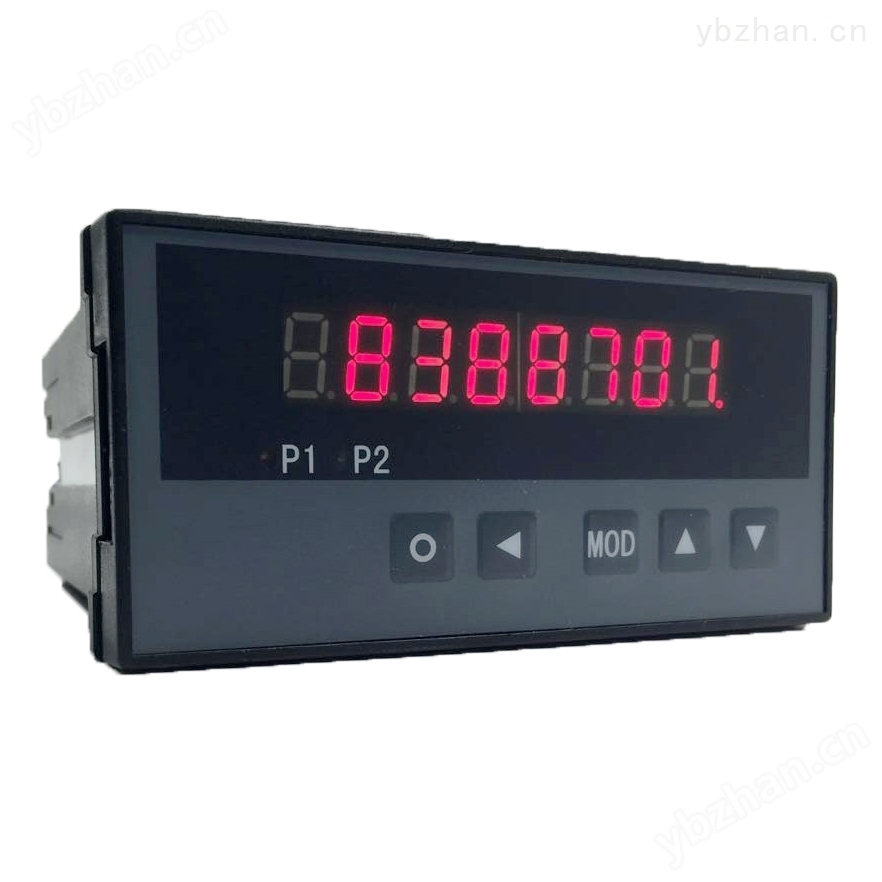

XSN智能计数器|角度显示仪表可配接各类光电开关,接近开关,光栅尺,增量式旋转编码器等脉冲输出的传感器,用于实现计数;测量位移、长度;测量角度。单相脉冲或双相正交脉冲输入,zui高计数频率10kHz。 0.0001~45.000 宽范围可设置计数比率。2点预置输出。2种输出方式,可设置延时恢复和自动清零功能。可以实现范围报警和自动定量(定长)控制。 3点开关量输入,可以实现清零,加/减计数,显示锁定的外部控制。 7位显示和5位显示2种可选择形式:
5位显示的仪表,可以选配变送输出功能及多计数比率功能。(多计数比率功能常用于多层卷缆的长度测量)
XSN智能计数器|角度显示仪表 选型表
内容 |
代码说明 |
|||||||||||||||
XSN/ |
单路脉冲输入,外供传感器电源(≥50mA) |
|||||||||||||||
外形 尺寸 |
A— |
160(W)×80(H)×125(L) |
||||||||||||||
B— |
96(W)×96(H)×112(L) |
|||||||||||||||
C— |
96(W)×48(H)×112(L) |
|||||||||||||||
面板形式 |
H |
横式 |
||||||||||||||
F |
方形 |
|||||||||||||||
显示方式 |
S |
5位显示,显示范围-19999~45000 |
||||||||||||||
L |
7位显示,显示范围-9999999~9999999 |
|||||||||||||||
输入类型 |
1 |
单脉冲输入 |
||||||||||||||
2 |
双相正交脉冲输入,可识别正、反向运动(选择该项时必须选择外供) |
|||||||||||||||
D |
10Hz以下单输入,适合低速计数,防输入信号抖动 |
|||||||||||||||
预约输出功能 |
T0 |
无预置输出 |
||||||||||||||
T1 |
1点预置输出 |
|||||||||||||||
T2 |
2点预置输出 |
|||||||||||||||
外部控制功能 |
K0 |
无外部控制功能 |
||||||||||||||
K1 |
外部控制回零 |
|||||||||||||||
K2 |
外部控制回零,加/减 |
|||||||||||||||
K3 |
外部控制回零,加/减,锁定 |
|||||||||||||||
外供传感器电源 |
B0 |
无外供电源 |
||||||||||||||
B1 |
外供 24V DC,误差小于±5%,50mA |
|||||||||||||||
B2 |
外供 12V DC,误差小于±5%,50mA |
|||||||||||||||
B3 |
外供5V DC |
|||||||||||||||
B4 |
其它 |
|||||||||||||||
通讯接口 |
S0 |
无通讯接口 |
||||||||||||||
S1 |
RS-232接口 |
|||||||||||||||
S2 |
RS-485接口 |
|||||||||||||||
S3 |
RS-422接口 |
|||||||||||||||
S4 |
BCD码接口 |
|||||||||||||||
打印单元接口(限A型仪表) |
P0 |
无打印单元接口 |
||||||||||||||
P1 |
有打印单元接口 |
|||||||||||||||
变送输出 (仅显示方式为S型的仪表) |
A0 |
无变送输出功能 |
||||||||||||||
A1 |
电流输出(4~20)mA、(0~10)mA或(0~20)mA
|
|||||||||||||||
A2 |
电压输出(0~5)V、(1~5)V |
|||||||||||||||
A3 |
电压输出(0~10)V |
|||||||||||||||
A4 |
其它输出 |
|||||||||||||||
仪表电源 |
V0 |
220V AC |
||||||||||||||
V1 |
24V DC |
|||||||||||||||
V2 |
12V DC |
|||||||||||||||
V3 |
其它 |
详细资料请咨询我司销售人员
