产品简介在线询价

S型热电偶补偿导线-晶锋集团仪表包括热电阻、热电偶、双金属温度计、温度变送器、压力表、液位计、液位变送器、仪表管阀件、温度、压力、流量、液位现场总线等系列仪器仪表产品；电线电缆包括电力电缆、高温电缆、耐油电缆、防腐电缆、硅橡胶电缆、行车电缆、橡套电缆、防水电缆、变频电缆、控制电缆、计算机电缆、阻燃电缆、伴热电缆、补偿电缆、防火电缆..洽谈-全国：0550-703588

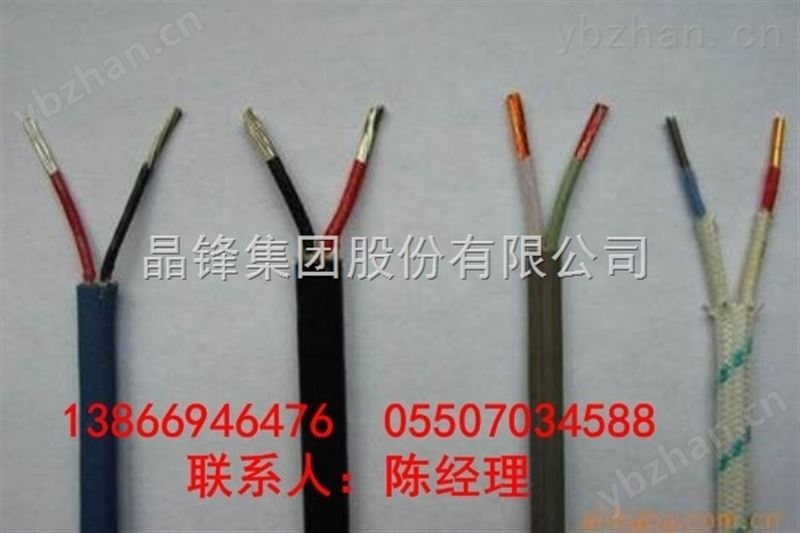

S型热电偶补偿导线产品详情

S型热电偶补偿导线补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20～100℃,宽范围的为-25～200℃。普通级误差为±2.5℃,精密级为±1.5℃。因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
SC补偿导线在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。( 全国统一销售： ）

S型热电偶补偿导线补偿导线-补偿导线是特种导线，用于热电偶和二次（基地）仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量，适用于电力、冶金、石油、化工、轻纺等工业及国防、科研部门自动化测温仪表的单点或多点连接,它是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。S型热电偶补偿导线产品等效采用:IEC584-3《热电偶第三部分—补偿导线》标准，产品质量优于B4989—85《热电偶用补偿导线》国家标准。绝缘层和护层选用进口优质氟塑料，S型热电偶补偿导线并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度在-60～205～260℃，S型热电偶补偿导线属于先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部。

S型热电偶补偿导线补偿导线-在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。

S型热电偶补偿导线指标：

　　1、测温范围： 0~1800℃ 　　2、测温精度：<± 0.5% t 　　3、时间常数：≤180s 　　4、绝缘电阻：5MΩ （20℃ 时）　　5、规格尺寸：500，750，1000，1200（mm）

品种特性				补偿型		延伸型				WC3/25	WC5/26
品种特性				SC	KC、NC	KX、NX	EX	JX	TX	WC3/25	WC5/26
配用热电偶				S、R	K、N	K、N	E	J	T	WRe3/WRe25	WRe5/WRe26
材质和颜色	正极		材质	铜	铜	镍铬	镍铬	铁	铜	铜	钴铁
	正极		颜色	红	红	红	红	红	红	红	红
	负极		材质	铜镍	铜镍	镍硅	铜镍	铜镍	铜镍	铜镍	钴镍
	负极		颜色	绿	蓝	黑	棕	紫	白	黄	橙
允差mV	* (精密级)		100℃	±0.023 (3℃)	±0.063 (1.5℃)	±0.063 (1.5℃)	±0.102 (1.5℃)	±0.081 (1.5℃)	±0.023 (1.5℃)
	* (精密级)		200℃			±0.060 (1.5℃)	±0.111 (1.5℃)	±0.083 (1.5℃)	±0.027 (0.5℃)
	B级 (普通级)		100℃	±0.037 (5℃)	±0.105 (2.5℃)	±0.105 (2.5℃)	±0.170 (2.5℃)	±0.135 (2.5℃)	±0.047 (1.0℃)	±0.048 (3.0℃)	±0.051 (3.0℃)
	B级 (普通级)		200℃	±0.057 (5℃)		±0.100 (2.5℃)	±0.183 (2.5℃)	±0.138 (2.5℃)	±0.053 (1.0℃)	±0.080 (5.0℃)	±0.085 (5.0℃)
往复电阻	20℃时长度为1m，截面积为1mm2			＜0.1Ω	＜0.8Ω	＜1.5Ω	＜1.5Ω	＜0.8Ω	＜0.8Ω
线芯标称截面积mm2				0.50，1.0，1.5，2.5
线芯股数 (多股用R表示)				1，7，19
绝缘层、护层材料和使用温度		G (一般用)		V.V，-20～70℃和-20～100℃；
绝缘层、护层材料和使用温度		H (耐热用)		B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃

S型热电偶补偿导线测温原理

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

一般来说，热电偶离测温表可能距离几十米，热电偶冷端（出线端）温度与测温表环境温度不同（甚至可达几十度）。

如果用普通铜导线，根据热电偶原理，接线处又会产生温差电势，就会产生测量误差。

远距离传输导线的压降问题，因为测温表输入阻抗较高，热电偶产生的温差电势（毫伏级）传输电流（微*)很小，导线上压降损失很小，在一般情况下，在误差范围内。所以有热电偶变送器，输入热电偶信号，输出4-20ma，这样可以不要补偿导线，也可以远距离传输了。

S型热电偶补偿导线主要技术指标：

热电偶补偿导线号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC

其中：a)型号*个字母与热电偶的分度号相对应；

b)字母“X”表示延伸型补偿导线(型别)；

c)字母“C”表示补偿型补偿导线(型别)。

注：SC型补偿导线可配用R型分度号热电偶

结构特征、绝缘层、护层材料、使用温度使用分类、允差等级、护层着色标志

绝缘层及护层使用温度

S型热电偶补偿导线的结构特征及使用温度

绝缘层及护套				使用温度
材料			符号
聚氯乙烯			V	-20～100℃
无碱玻璃丝			B	-25～200℃
聚四氟乙烯			F	-25～200℃
结构示意
护套	绝缘层	合金丝	护套	屏蔽层	绝缘层	合金丝

关键词：热电偶补偿导线显示仪表仪表测温仪
