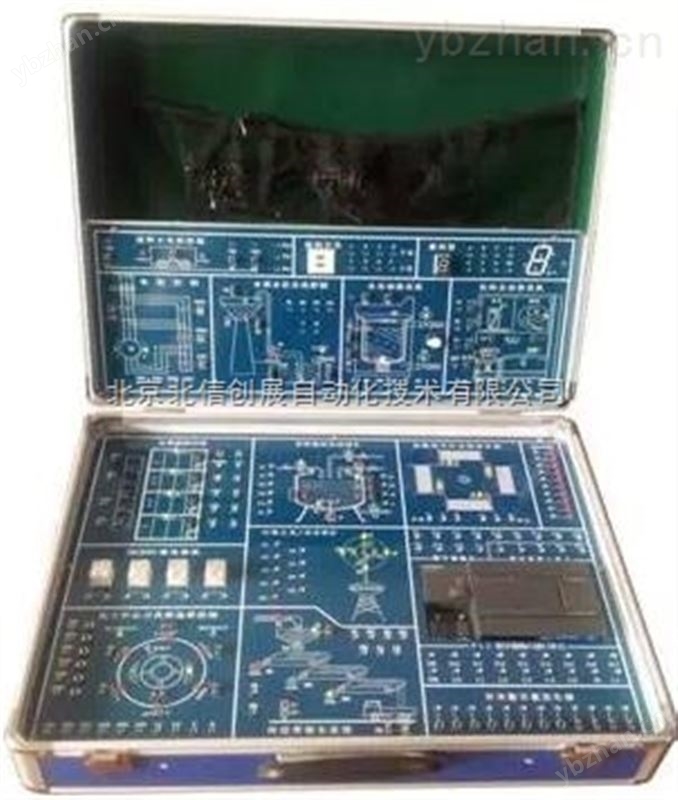

PLC可编程控制器实验箱
型号：DL18-JD-PLCD
一、概述
为适应各类院校实验室建设的需要，我们推出了“JD-PLCD型PLC可编程实验箱（组态工控）”。它集可编程逻辑控制器、编程软件、MCGS节约实验场地工控组态软件于一体。
在本装置上，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，装置配备的主机采用西门子（ S7-200 ）的可编程序控制器。
二、主要技术指标：
1
）、
PLC
主机：西门子
S7-200 24
点（也可根据客户需求配置三菱、松下、欧姆龙的
PLC
主机）
2
）、电源输入：
AC220V
，
50HZ
3
）、利用应用软件编程
4
）、电流
≥2A
，过载保护。
5
）、可编程控制器与计算机设有通信接口（
RS232
）及
PC/PPI
电缆。
6
）、增加串口转
USB
接口设备，方便目前大多数笔记本电脑使用（用户特别要求）
7
）、相应
I/O
引出并联接到外部端子（用户特别要求）
三、性能特点：
组态
MCGS
工控组态软件，打开软件编程环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。
实验系统由以下几部分构成：
1
、
PLC
可编程控制实验仪。
2
、
PLC
可编程控制器演示装置。
3
、
Programmable Controller
（可编程控制器）。
4
、编程应用软件（
Windows XP
）。
5
、
PLC
可编程控制器与计算机通讯的接口及电缆。
6
、组态软件
四、可编程实验项目
1
）、交通信号灯
PLC
自动控制实验
2
）、全自动洗衣机
PLC
自动控制实验
3
）、
LED PLC
自动控制实验
4
）、四层电梯
PLC
自动控制实验
5
）、艺术彩灯造形的
PLC
自动控制实验
6
）、电机自动控制演示板
7
）、星角启动的
PLC
自动控制实验
8
）、无人售货的
PLC
自动控制实验
9
）、水塔自动供水实验
10
）、自动送料装车实验
11
）、继电器控制实验
12
）、抢答器控制实验
13
）、可编程控制器的基本指令编程练习
14
）、用已编辑好的组态棒图，对以上任何实验进行动态跟踪教学实验
15
）、针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验可根据校方的要求】
五、主要配置清单：
每台配置
|
|
名称 |
具体配置说明 |
数量 |
单位 |
备注 |
|
1 |
PLC 实训箱 |
1 |
个 |
||
|
2 |
实训演示单元模块 |
2 |
块 |
整块 |
|
|
3 |
PLC 主机 |
西门子S7-200 |
1 |
台 |
24 点 |
|
4 |
编程电缆 |
1 |
根 |
||
|
5 |
PLC 编程软件 |
西门子 |
1 |
套 |
中文版 |
|
6 |
工控组态软件 |
MCGS 中文版 |
1 |
套 |
|
|
7 |
PLC 实验程序 |
与实验模块配套 |
1 |
套 |
|
|
8 |
组态实验程序 |
与实验模块配套 |
1 |
套 |
|
|
9 |
实验指导书 |
1 |
套 |
||
|
10 |
其它配件 |
实验连接线
|
1 |
套 |
高可靠叠接插头线 |
|
11 |
USB 转串口通信转换器 |
2 |
个 |
用于笔记本电脑USB 接口与PLC 通信 |
