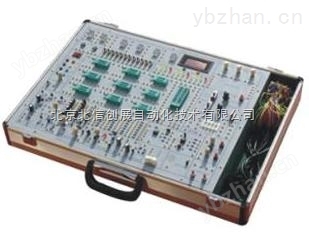

数字、模拟电路实验箱
型号：DL18-SAD
数字/模拟电路实验箱是根据的教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。
一、系统特点
1
、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。
2
、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。
4
、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
6
、电源输出均有过流保护，自动恢复功能。
7
、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
二、系统组成
1
、电源：输入：
AC 220V±10%
，
50HZ
输出：
※
DC
：
+5V
，
I ≥1A
※
DC
：
±12V
，
I ≥0.2A
※
DC
：
-5V
～
-12V
可调，
I ≥0.2A
※
DC
：＋
5V
～＋
27V
可调，
I ≥0.2A
以上各路输出均有过流保护，自动恢复功能
※
AC V:7.5V×2
；
AC I≥0.15A
2
、直流信号源：
双路
–0.5V
～＋
0.5V
；
–5V
～＋
5V
两档连续可调
.
3
、函数发生器：输出频率：
2Hz
～
90KHz
，分四档
可输出
方波（
0
～
20V
）、三角波（
0
～
15V
）、正弦波（
0
～
10V
）
4
、手动单脉冲电路
2
组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为
TTL
电平。
5
、固定频率脉冲源
10
路，输出为
TTL
电平：
1Hz
、
10Hz
、
100Hz
、
1KHz
、
10KHz
、
100KHz
、
500KHz
、
1MHz
、
5MHz
、
10MHz
；
6
、数字
LED
显示：
（
1
）
LED0
～
LED3
由
4
位七段共阴
LED
数码管及二～十进制译码器组成
（
2
）
LED4
～
LED5
两位七段段码
a.b.c.d.e.f.g.h
经电阻到插孔。
7
、十二位逻辑电平输入开关：可输入低电平
‘0’
、高电平
‘1’
（为正逻辑）。
8
、十二位逻辑电平指示灯：指示灯亮表示高电平
‘1’
，指示灯灭表示低电平
‘0’
。
9
、
BCD
码拨码盘
1
组、可产生四组
BCD
码数字信号
10
、四位数字频率计：测量范围
0
～
1MHz
，用作测量方波、三角波、正弦波；
11
、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。
12
、电位器组：
1K
、
10K
、
100K
、
1M
各
1
只；
13
、开放式实验区（元件库）：提供
10
只锁紧插座（
3
只
14
芯、
6
只
16
芯），另
1
只
40
芯锁紧插座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
14
、实验模块电路：
（
1
）整流滤波电路（
2
）串联稳压电路（
3
）可调稳压电路
（
4
）功率放大器
（
5
）集成运放电路
15
、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。
16
、铝合金实验箱体，防火板材，坚固耐用，样式美观、大方。
外形尺寸
: 520mm × 420mm × 100mm
三、实验项目
（一）模电实验
1
、常用电子仪器使用练习、用万用表测试二极管、三极管参数
2
、单级放大电路
3
、两级放大电路
4
、负反馈放大电路
5
、射极跟随器
6
、差动放大电路
7
、集成运放的参数测试
8
、比例求和运算电路
9
、积分与微分电路
10
、波形发生电路
11
、有源滤波器
12
、电压比较器
13
、集成电路
RC
正弦波振荡器
14
、集成功率放大器
15
、整流滤波与并联稳压电路
16
、串联稳压电路
17
、集成稳压器
18
、
RC
正弦波振荡器
19
、
LC
振荡器及选频放大器
20
、电流
/
电压转换电路
21
、电压
/
频率转换电路
22
、互补对称功率放大器
23
、波形变换电路
24
、场效应管实验
25
、可控硅实验电路
综合实验：
26
、用运算放大器组成万用电表的设计与调试
（二）数电实验
1
、门电路的逻辑功能及测试实验
2
、组合逻辑电路（半加器、全加器及逻辑运算）实验
3
、触发器实验（一）
R-S
、
D
、
JK
4
、触发器实验（二）
三态输出触发器、锁存器
5
、时序电路测试与研究
6
、集成计数器及寄存器实验
7
、译码器和数据选择器实验
8
、波形产生器及单稳态触发器实验
9
、
555
时基电路实验
可选做如下实验
10
、晶体管开关特性、限幅器与钳位器实验
11
、
TTL
门电路参数测试实验
12
、
CMOS
门电路测试实验
13
、模数
A/D
转换电路实验
14
、数模
D/A
转换电路实验
15
、时序电路应用实验
16
、四路优先判决电路实验
17
、智力竟赛抢答器实验
