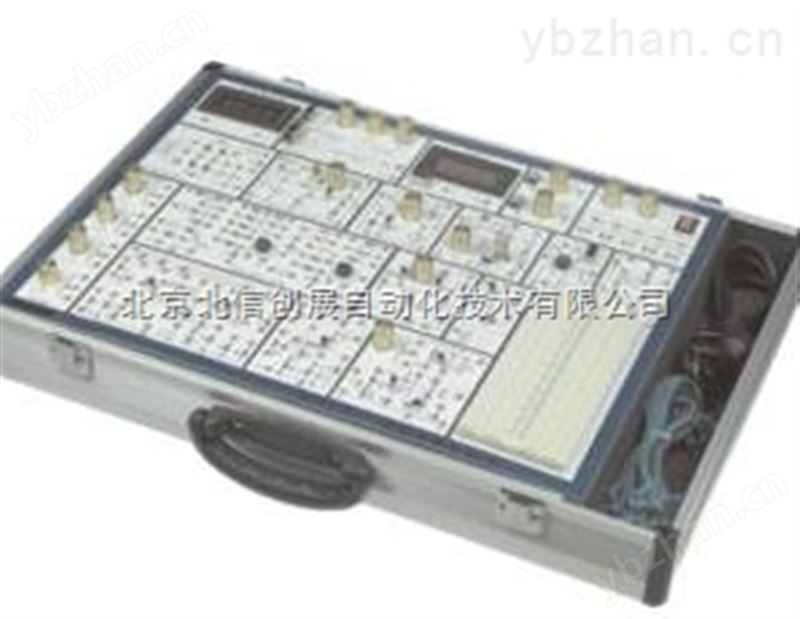

模拟电路实验箱
型号：DL18-A2
是以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的型实验设备。
一、主要特点
实验箱中的实验电路采用单元电路方式设计
,
单元电路即基本实验电路
,
再外接其他元件为该电路参数，或与其他的单元电路组合
,
完成不同的实验要求。每个实验的电路原理图都印刷在实验板表面
,
学生可按照各个实验的原理图自已搭建电路
,
既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。大部分元器件安装在实验板正面，增加了学生的感性认识；采用锁紧式镀金插孔将实验连线引出
,
连接可靠
,
维修方便、简捷；实验箱由一体型铅合金型材制成
,
箱体牢固可靠
,
不变形
,
重量轻
,
绝缘安全性能好
,
开关箱盖方便可靠
,
外型美观
,
造型气派。
二、实验箱组成
①
电源：
输入：
AC 220V±10%
，
50HZ
输出：
※
DC
：
+5V
，
DC I≥1A
※
DC
：
±12V
，
DC I≥0.2A
※
DC
：
-5V
～
-12V
可调，
I≥0.2A
※
DC
：＋
5V
～＋
27V
可调，
DC I≥0.2A
以上各路输出均有过流保护，自动恢复功能
※
AC V:7.5V×2
；
AC I≥0.15A
②
直流电压源：
双路
-0.5V
～＋
0.5V
；－
5V
～＋
5V
两档连续可调
.
③
函数发生器
:
输出频率：
2HZ
～
90KHZ
，分四档
可输出
方波：
0
～
20V
三角波：
0
～
15V
正弦波：
0
～
10V
④
数字式频率计（
0
～
300KHZ
）和直流电压表（
0
～
30V
）
⑤
分立元件电路：整流、滤波和稳压电路；单级放大电路；两级阻容耦合放大电
路；负反馈放大电路；射极跟随器；差动放大电路；互补对称
功放电路；场效应管电路；可控硅电路；电位器组；电阻、电容和二、三极管等组成。
⑥
集成模拟电路
两个独立的运算放大器
(741)
；集成功放
(LM386)
⑦
SDY-A2
带二块面包板，可供扩展用。
三、实验项目
1.
单级放大电路
2.
两级放大电路
3.
负反馈放大电路
4.
射极跟随器
5.
差动放大电路
6.
比例求和运算电路
7.
积分与微分电路
8.
波形发生电路
9.
有源滤波器
10.
电压比较器
11.IC
电路
RC
正弦波振荡器
12.
集成功率放大器
13.
整流滤波与并联稳压电路
14.
串联稳压电路
15.
集成稳压器
16.RC
正弦波振荡器
17.LC
振荡器及选频放大器
18.
电流
/
电压转换电路
19.
电压
/
频率转换电路
20.
互补对称功率放大器
21.
波形变换电路
22.
场效应管实验
23.
可控硅实验电路
