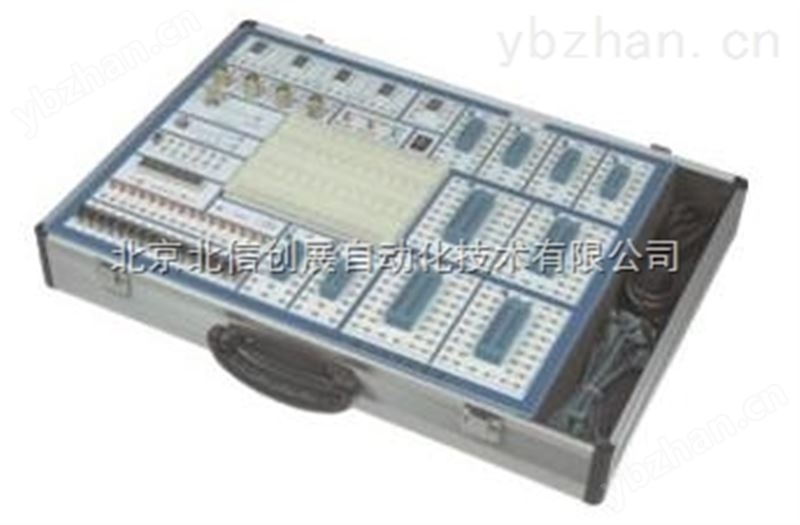

数字电路学习机
型号：DL18-SD1
,设计豪华气派,主机提供了多种信号源;锁紧插座;中国台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。
本机特点：使用方便 , 耐用 , 实验项目灵活 , 可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学
系统组成
（
1
）电源
：交流输入：
220V±10%
，
50HZ
直流输出：
±12V/0.2A
、
5V/2A
（
2
）手动单脉冲电路
2
组：每组可同时输出正负两个脉冲，脉冲幅值为
TTL
电平。
（
3
）连续脉冲，输出均为
TTL
电平：
固定频率脉冲源
7
路：
1HZ
、
10HZ
、
100HZ
、
1KHZ
、
10KHZ
、
100KHZ
、
1MHZ
；
（
4
）六位高精度数字频率计
,
测量范围：
0-9.9999MHZ
误差
<1HZ
（由
CPLD
芯片设计）
（
5
）逻辑电平的输入与显示：
A
、十六位独立逻辑电平开关：可输出
“0”
、
“1”
电平（为正逻辑）。
B
、十六位由红色及绿色
LED
及驱动电路组成的逻辑电平显示电路。
（
6
）数码管显示：
6
位由八段
LED
数码管组成的
BCD
码译码显示电路；
（
7
）时序发生器及启停控制电路。
（
8
）中国台湾产面包板二块
(1600
孔
)
（
9
）
20
芯锁紧插座
2
只，
40
芯锁紧插座
2
只，
16
芯锁紧插座
4
只。
（
10
）各阻值电位器
2
只。
☆
*实验项目
1
．
TTL
集成逻辑门的参数测试与使用
2
．
CMOS
集成逻辑门的测试
3
．门电路的逻辑功能实验
4
．常用组合逻辑功能器件的测试
5
．数据选择器及其应用
6
．血型关系检测电路和表决电路
7
．
RS
触发器的功能与测试
8
．
JK
触发器逻辑功能及主要参数测试
9
．移位寄存器的功能测试
10
．十进制计数器（
CMOS
）
11
．异步计数器
12
．同步计数器
13
．计数、译码、显示电路实验
14
．
555
集成定时器及应用
15
．序列检测器
16
．数
-
模转换器
17
．追随比较型
A/D
转换电路
18
．人工控制交通灯控制器
19
．汽车尾灯控制电路
20
．数字钟电路的设计
21.
时序电路测试及研究
22.
波形产生及单稳态触发器
23. A/D
转换电路
24. D/A
转换电路
