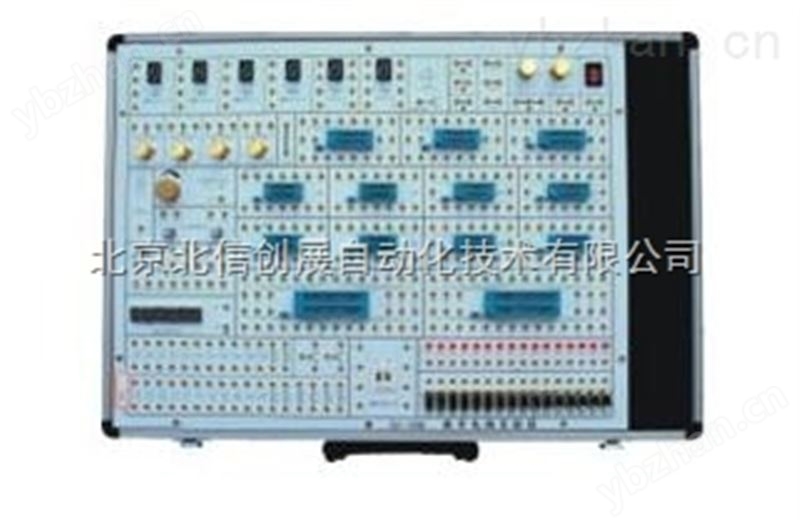

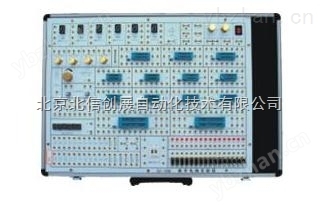

数字电路实验箱
型号：DL18-SD6
一、系统组成
1、电源：交流输入：220V±10% 、50Hz
固定直流输：出5V/2A、-5V/0.5A、±12V/0.5A 、；
可调直流输出：+1.2V～+12V（/0.5A）、-1.2V～-12V（/0.5A）
2
、手动单脉冲电路
2
组：每组可同时输出正负两个脉冲，脉冲幅值为
TTL
电平。
3
、连续脉冲源：
0
～
1MHz
。
4
、固定频率脉冲源
16
路，输出为
TTL
电平：
1Hz
、
2Hz
、
10Hz
、
100Hz
、
200Hz
、
300Hz
、
400Hz
、
500Hz
、
700Hz
、
800Hz
、
1KHz
、
10KHz
、
100KHz
、
250KHz
、
500KHz
、
1MHz
；
5
、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差
1
个输入时钟周期。
6
、六位高精度数字频率计，测量范围：
0-9.9999MHz
，误差
<1Hz
。
7
、十六位逻辑电平输入开关：可输入低电平
'0'
、高电平
'1'
（为正逻辑）。
8
、十六位逻辑电平指示灯：指示灯亮表示高电平
'1'
，指示灯灭表示低电平
'0'
。
9
、数码管显示：四位由七段
LED
数码管组成的
BCD
码译码显示电路，及
2
位七段
LED
数码管。供数字钟、日历等实验显示用。
10
、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11
、
BCD
码开关二组。提供
BCD
输入。
12
、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；
13
、可变电位器
4
只，阻值分别
1K
，
50K
，
100K
，
680K
。
14
、开放实验区，用于扩展实验、课程设计使用。
（
1
）提供
40
芯锁紧插座
2
只，
20
芯锁紧插座
3
只，
16
芯锁紧插座
4
只，
14
芯锁紧插座
4
只，可插
8
芯～
40
芯的各种
IC
。
（
2
）分立元件接插区，可接插电阻、电容、稳压管、二极管、三极管等元器件，方便扩展。
二、实验项目
1
、门电路的逻辑功能及测试实验
2
、组合逻辑电路（半加器、全加器及逻辑运算）实验
3
、触发器实验（一）
R-S
、
D
、
JK
4
、触发器实验（二）三态输出触发器、锁存器
5
、时序电路测试与研究
6
、集成计数器及寄存器实验
7
、译码器和数据选择器实验
8
、波形产生器及单稳态触发器实验
9
、
555
时基电路实验
可选做如下实验
10
、晶体管开关特性、限幅器与钳位器实验
11
、
TTL
门电路参数测试实验
12
、
CMOS
门电路测试实验
13
、
A/D
、
D/A
转换电路实验
14
、时序电路应用实验
15
、四路优先判决电路实验
16
、智力竟赛抢答器实验
17
、电子秒表实验
18
、
3
位半直流数字电压表实验
19
、数字频率计实验
20
、拔河游戏机实验
21
、随机存储器及其应用实验
22
、
8
路抢答器电路设计实验
23
、数字钟电路的设计实验
24
、交通灯控制逻辑电路设计实验
25
、汽车尾灯控制电路
26
、篮球竞赛
30S
计时器
三、实验室每人每套配置方案
(
二人为一组，一组用一张实验桌
)
1
、
SD6
必配
1
台。
2
、示波器自配
1
台。
3
、万用表自配
1
只。
4
、实验桌自配
1
张。
5
、实验椅自配
2
把。
