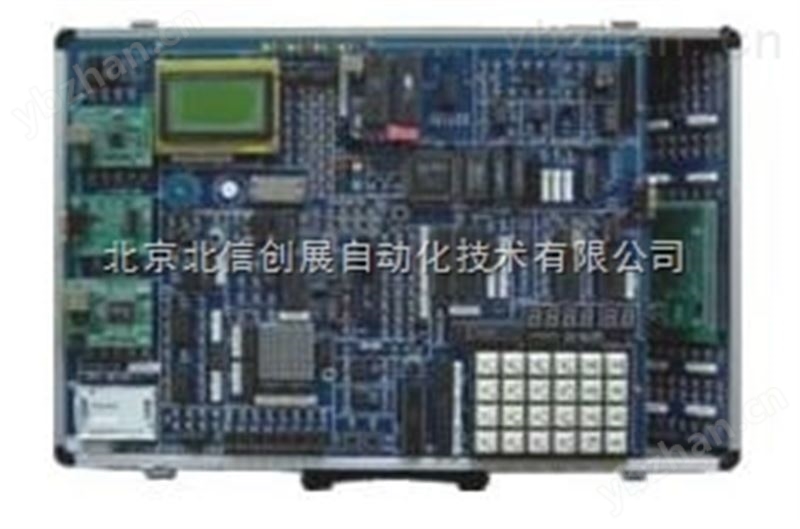

DL18-52EH 出租租赁创新单片机.EDA综合开发实验仪-实验室成套设备

二、系统主要特点
（ 1 ）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。仿真器外接，配有 Keil-c 仿真器 K51U 或选配 JD-208 和其它型号仿真器。 JD-208 高性能 MCS-51 硬件仿真器， 64K 数据空间、 64K 程序空间全部开放，不占用 CPU 资源，采用双 CPU 模式，仿真 CPU 和用户 CPU 独立运行，上位仿真软件支持汇编、 C 语言、 PL/M 语言。可运行于 WIN98/2000/NT/XP 操作系统平台。
（ 2 ）仿真 C8051F 单片机（ SOC ）：该实验系统可扩展 C8051F020 嵌入式实验开发模块 , 并配有 EC5 型 UTYKJ 高速通讯仿真器，通过 4 脚的 JTAG 接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持 Silicon Labs IDE 和 KEIL C 软件。可对嵌入式系统 C8051F 单片机（ SOC ）进行实验、开发。
（ 3 ）支持 EDA 开发：通过选配 EDA 扩展卡，实现 EDA 和单片机两合一，可分别控制实验电路。
（ 4 ）实验开放性：实验电路单元尽可能独立开放 , 如开放式键盘 , 开放式显示器 , 开放式串口等 , 为适应多种方式实验提供可能。
（ 5 ）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。
（ 6 ）在线下载：在线编程自动识别 , 无需开关切换，不需编程器，可直接烧录 AT89S5X 单片机。
（ 7 ）二种工作方式：一是联 PC 机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用 EPROM 中的实验程序完成实验。
三、系统组成：
· 硬件：
（ 1 ）输入 / 输出： 128*64 LCD 图文电路（或字符式 1602 LCD ）， 16*16 LED 点阵电路，开关逻辑电平输入 / 输出电路， 8MHZ 时钟与分频，单脉冲发生器， ISP 在线下载接口， PWM 电路、射极跟随器。
（ 2 ）常用接口芯片： 8250 、 8251 、 8253 、 8255 、 8279 、 0809 、 0832 、 74LS273 、 74LS244 、 RS232/485 、看门狗 MAX813L 等；
（ 3 ）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、 IC 卡读写等；
（ 4 ）新型实用接口电路：数字温度 18B20 、串行 DA （ TL5615 ）、串行 AD （ TL549 ）、 I2C 日历钟（ PCF8563 ）、红外线遥控收发、 UTYKJ2.0 总线接口 isp1581 、 CAN 总线控制器 SJA1000 、 CAN 总线收发器 TJA1050T 、网络芯片 RTL8019AS 等。
· 电源：
系统内置高性能直流稳压电源。
· 机箱：
系统配置轻便铝合金箱子作为实验仪机箱。外型尺寸 ( 长 * 宽 * 高 ) ： 52*33.5*10cm
四、实验项目
( 一 ) 软件实验
（ 1 ）清零程序；
（ 2 ）拆字程序；
（ 3 ）拼字程序；
（ 4 ）数据区传送子程序；
（ 5 ）数据排序实验；
（ 6 ）查找相同数据个数；
（ 7 ）无符号双字节快速乘法子程序；
（ 8 ）多分支程序；
（ 9 ）脉冲计数实验；
（ 10 ）电脑时钟实验。

二 ) 硬件实验
（ 1 ） P1 口亮灯实验；
（ 2 ） P1 口转弯灯实验；
（ 3 ） P3.3 口输入， P1 口输出实验；
（ 4 ）工业顺序控制实验；
（ 5 ） 8255 A 、 B 、 C 口输出方波实验；
（ 6 ） 8255 PA 口控制 PB 口；
（ 7 ） 8255 控制交通灯；
（ 8 ）简单 I/O 扩展实验；
（ 9 ） 8 / 12 位 A/D 转换实验；
（ 10 ） 8 / 12 位 D/A 转换实验；
（ 11 ） 8279 键盘显示实验；
（ 12 ）通用打印机实验； ☆
（ 13 ）微型打印机打印字符、曲线、汉字实验； ☆
（ 14 ）日历时钟 DS12887 控制实验； ☆
（ 15 ） I2C 储存卡读写实验；
（ 16 ）语音芯片 ISD1420 控制实验（录音）； ☆
（ 17 ）语音芯片 ISD1420 控制实验（放音）； ☆
（ 18 ）继电器控制实验；
（ 19 ）步进电机控制；
（ 20 ） 8253 方波实验； （ 21 ）小直流电机调速实验；
（ 22 ） 16*16 LED 点阵显示实验；
（ 23 ） 128*64 LCD 液晶显示实验；
（ 24 ） 8250 可编程异步通讯接口实验（自发自收）；
（ 25 ） 8251 可编程通讯接口实验（与 PC 机）；
（ 26 ）单片机 RS232/485 串行发送实验（双机通讯）；
（ 27 ）单片机 RS232/485 串行接收实验（双机通讯）；
（ 28 ）温度压力实验；
（ 29 ） CAN 总线通讯接口实验； ☆
（ 30 ）以太网 TCP/IP 协议接口实验； ☆
（ 31 ） UTYKJ2.0 通讯接口实验。 ☆
（ 32 ） DS18B20 单总线温度测量实验
（ 33 ）红外线遥控收发实验
（ 34 ） TLC549 串行 A/D 转换实验
（ 35 ） TLC5615 10 位 D/A 串行转换实验
（ 36 ） I2C 日历时钟实验
（ 37 ）看门狗实验
（ 38 ） PWM 实验
（ 39 ）射极跟随器
（ 40 ） EDA 扩展卡 (isp1032/ep1k30 等 ) ☆
说明：实验项目打 “ ☆ ” 号为选配扩展卡实验
附 :C8051F020 单片机主要特点：
SDY-C8051F 嵌入式仿真系统是针对 C8051F 单片机（ SOC ）而开发的。 C8051F 单片机*兼容 MCS-51 指令系统，利用此平台，不仅可以开展传统的 MCS-51 单片机教学，如指令系统、中断系统、 I/0 口接口实验、外围逻辑和通信实验，也可以讲授片上系统（ SOC ）的概念、体系结构、设计方法、系统应用，使学生在学会 C8051F 系列片上系统单片机开发方法的同时，感受到片上系统单片机在设计方法上的革新和解决的高效。

1 、模拟外设 :
(1) 逐次逼近型 (SAR)12 位  ADC(ADC0)
● 可编程转换速率，大 100ksps
● 可多达 8 个外部输入；可编程为单端输入或差分输入
● 可编程放大器增益： 16 、 8 、 4 、 2 、 1 、 0.5
● 数据相关窗口中断发生器
● 内置温度传感器（ ±3°C ）
(2)8 位  ADC(ADC1)
● 可编程转换速率，大 500ksps
●8 个外部输入
● 可编程放大器增益： 4 、 2 、 1 、 0.5
(3) 两个 12 位 DAC
● 可以同步输出，用于产生无抖动波形
(4) 两个模拟比较器
●16 个可编程回差电压值
● 可用于产生中断或复位
(5) 电压基准
● 内部基准（ 2.4V ）
● 外部部基准输入
(6) 精确的 VDD 监视器和欠压检测器
● 可通过 MONEN 引脚允许或禁止。
2 、片内 JTAG 调试和边界扫描
● 片内调试电路提供全速、非侵入式的在系统调试
● 支持断点、单步、观察点、堆栈监视器；可以观察 / 修改存储器和寄存器
● 符合 IEEE1149.1 边界扫描标准
3 、高速 8051 微控制器内核
● 流水线指令结构； 70% 的指令的执行时间为一个或两个系统时钟周期
● 速度可达 25MIPS （时钟频率为 25MHz 时）
●22 个矢量中断源
4 、存储器
●4352 字节内部数据 RAM （ 4K + 256 ）
●64K 字节 FLASH 存储器；可以在系统编程，扇区大小为 512 字节
● 外部 64K 字节数据存储器接口（可编程为复用方式或非复用方式）
5 、数字外设
●8 个字节宽的端口 I/O （ C8051F020 ）所有口线均耐 5V 电压
● 可同时使用的硬件 SMBus(I2CTM 兼容 ) 、 SPITM 及两个 UART 串口
● 可编程的 16 位计数器 / 定时器阵列，有 5 个捕捉 / 比较模块
●5 个通用 16 位计数器 / 定时器
● 的看门狗（ WDT ）定时器；
6 、时钟源
● 内部可编程振荡器： 2-16MHz
● 外部振荡器：晶体、 RC 、 C 、或外部时钟
● 实时时钟 (RTC) 方式（用定时器 3 或 PCA ）；
7 、供电电压（ 2.7V - 3.6V ）
● 典型工作电流： 10mA @ 20MHz
● 多种节电休眠和停机方式
