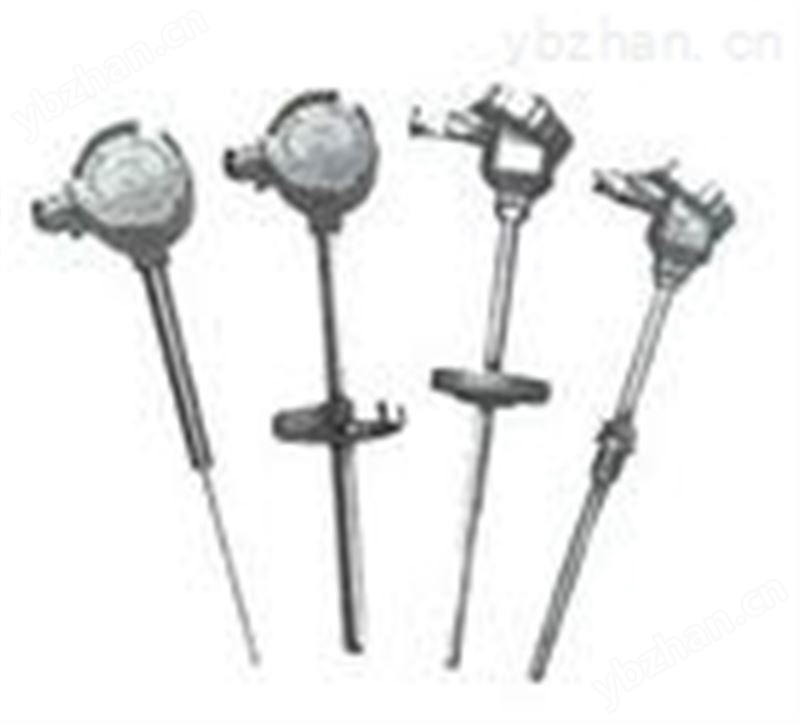

产品名称：
J
型热电偶
规 格：
300.500.750.1000
产品备注：
用户有特殊要求，可在订货合同中注明。
产品类别：热电偶
【详细说明】
j
型热电偶
正极是铁
-
负极是康铜热电偶，也是一种价格低廉的廉金属的热电偶，它的正极（
JP
）的名义化学成分为纯铁，负极（
JN
）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：
55%
的铜和
45%
的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬
-
康铜和铜
-
康铜的康铜，故不能用
EN
和
TN
来替换。铁
-
康铜热电偶的覆盖测量温区为
-200~1200
℃
，但通常使用的温度范围为
0~750
℃
。
j
型热电偶
具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点
,
广为用户所采用。
J
型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。
j
型热电偶
特点
装配简单，更换方便。
压簧式感温元件，抗振性能好；
测温范围大
机械强度高，耐压性能好。
工作原理
j
型热电偶
的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
j
型热电偶
主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常温绝缘电阻
j
型热电偶
在环境温度为
20±15°C
，相对湿度不大于
80%
，试验电压为
500±50V
（直流）电极与外套管之间的绝缘电阻
>1000Ω.m
。
j
型热电偶
测量范围及允差
|
型 号 |
分 度 号 |
允 差 等 级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围 °C |
允差值 |
测温范围 °C |
||
|
WRN |
K |
±1.5°C |
-40~ 375 |
±2.5 °C |
-40~ 333 |
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRM |
N |
±1.5°C |
-40~ 375 |
±2.5°C |
-40~ 333 |
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRE |
E |
±1.5°C |
-40~ 375 |
±1.5°C |
-40~ 333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
||
|
WRF |
J |
±1.5°C |
-40~ 375 |
±1.5°C |
-40~ 333 |
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
||
|
WRC |
T |
±1.5°C |
-40~ 125 |
±1°C |
-40~ 133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |
||
注明热电偶型号、分度号、使用温度， . 保护管直径、长度，紧固件、法兰装置，提供尺寸。
