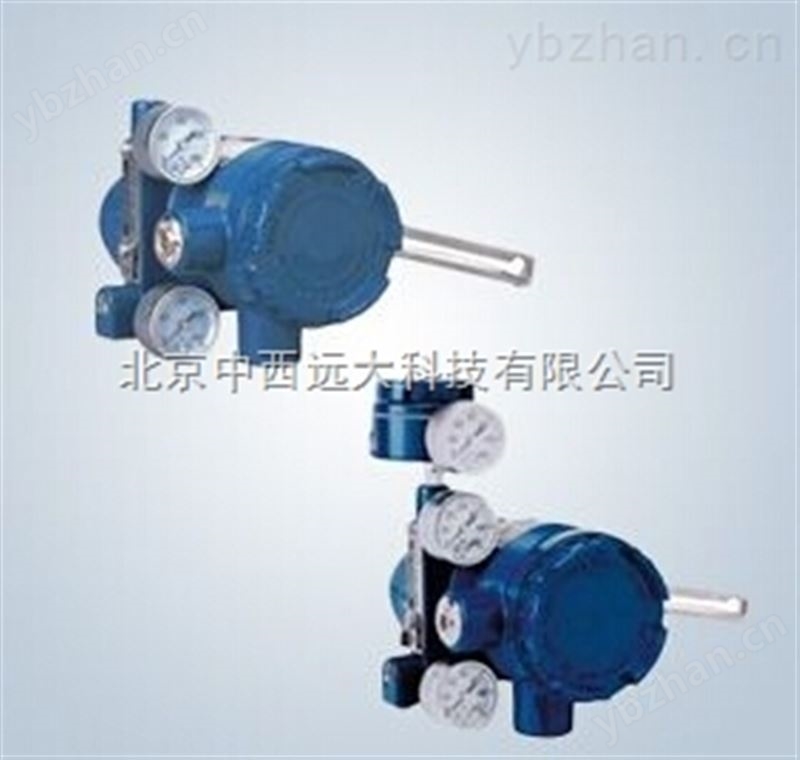

阀门定位器（国产） 型号:AVP301-RSD4A
库号：M272885 查看hh
midwest-group
SVP3000 Alphaplus 系列智能阀门定位器是基于微处理器的电- 气阀门定位器。它可从控制设备接收直流信号并控制阀门的开启。 作为一款经济实用的智能阀门定位器，其具有自整定功能，但不具有通信功能，可提高生产力和工厂的生产效率。
特性
使用、维修方便
自动设定
其自动设定软
阀门定位器（国产） 型号:AVP301-RSD4A
库号：M272885
SVP3000 Alphaplus 系列智能阀门定位器是基于微处理器的电- 气阀门定位器。它可从控制设备接收直流信号并控制阀门的开启。 作为一款经济实用的智能阀门定位器，其具有自整定功能，但不具有通信功能，可提高生产力和工厂的生产效率。
特性
使用、维修方便
自动设定
其自动设定软件是一个全自动配置程序。与其它品牌的智能定位器不同，SVP3000 Alphaplus无需外部设备。 执行基本配置不需要电脑或通讯器，按一下开关便可运行程序。
适用各种应用情况的设定
强制全关
当输入信号低于0.5% 时，定位器将气源通过旁路施加到执行器机构，保证阀门可靠地全关。同时适用于单作用执行机构和双作用执行机构借助双作用放大器， SVP 可以安装在双作用执行机构上。适用于直行程执行机构
* 注： 需要通信、诊断、分程等功能，可选用山武其它型号的定位器。
功能说明
适用的执行机构
单作用执行机构和双作用执行机构
直行程执行机构
控制信号输入
4-20 mA 直流信号
输入阻抗
AVP80 型：大300 Ω/ 20 mA DC
输出特性
线性
反馈杆角度：± 4° 到± 20°
* 大于± 20° 时，通过角度放大连接机构实现。
旁路操作
自动／手动开关（仅适用于单作用执行机构）
供气压力
140 至700 kPa （1.4 至7.0 kgf/cm2）
空气消耗
4 l(N)/ 分钟（140 kPa （1.4 kgf/cm2）时的大值）
5 l(N)/ 分钟（280 kPa （2.8 kgf/cm2）时的大值）
6 l(N)/ 分钟（500 kPa （5.0 kgf/cm2）时的大值）
10 l(N)/ 分钟（400 kPa （4.0 kgf/cm2）时的大值，对双作用执行机构而言）
大供气流量
140 kPa （1.4 kgf/cm2）时为110L (N)/ 分钟
400 kPa （4.0 kgf/cm2）时为250L(N)/ 分钟（对双作用执行机构而言）
输出平衡压力
55+5% （双作用执行机构）
雷电保护
浪涌电压峰值：12 kV
浪涌电流峰值：1000A
震动允许值
山武HA 执行机构上装有标准安装组件时：
2G （5 至400 Hz）
环境温度-40°C 至80°C
环境湿度限制
相对湿度为：10% 至90%
性能说明
精度± 1% F.S.
防护等级: IP66 相当
油烤漆
颜色: 深灰色
材质
主体：铸铝
辅助放大器盖：PBT
重量
定位器：1.7 kg
选购件
双作用放大器：0.3 kg
