很荣幸为您* 连续性浮球物位计 是利用浮球内磁环随液位变化，来改变杆内的电阻于磁簧开关所组成的分压电路，磁簧开关的间隙越小，精度越高。分压信号可经过转换器变成4~20mA或其它不同之标准信号。液位计可配合其它仪表作远距离指示，是一种原理简单，可靠性的液位指示计。

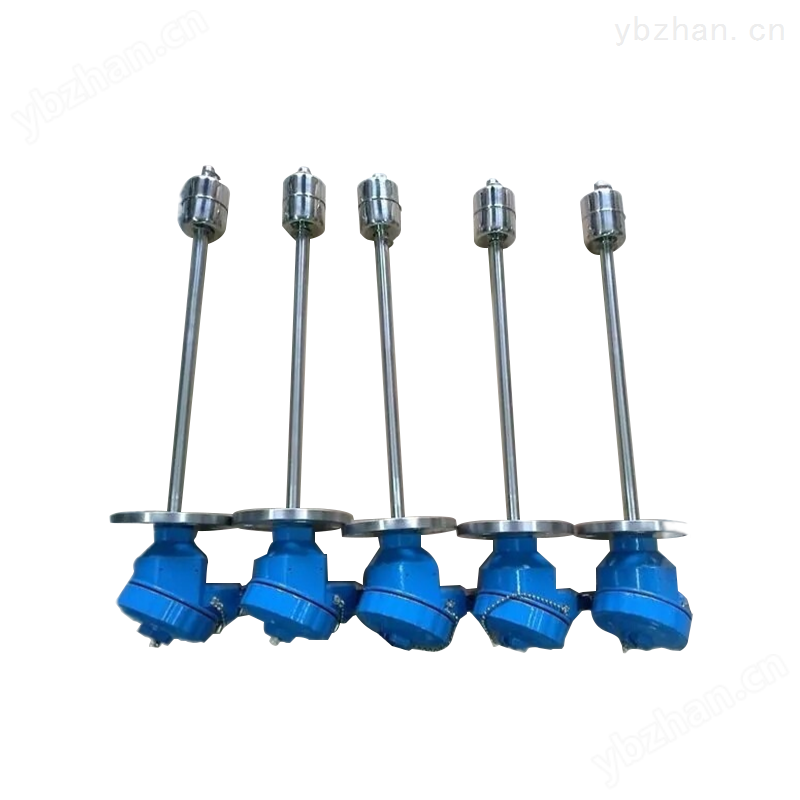

连续性浮球物位计
上海正夕自动化科技有限公司
是用于直接指示各种或承压容器内液位高度的指针式仪表，该表与工业设备上常用的玻璃管液位计相比较，它不怕破裂、示值更为清晰，尤其适用于对玻璃壁有粘滞作用的油污类液体介质或有毒有害的介质的直接指示。仪表属纯机械结构，故在易燃易爆场所工作时，具有本质安全性。 ZXGF-18J为顶装式，可用于地下水池或油库等容器的液位指示。
ZXGF-18J
具有较强抗振能力，可用于移动的装置，如车载的安装使用。
详细介绍
磁浮球液位计主要技术指标
1 精确度:2.5级
2 环境温度:-40～55℃
3介质温度:≤120℃
4 安装形式:法兰连接，法兰由用户自制。
5 材质:1Gr1SNi9Ti
磁浮球液位计安装说明
1 应安装在其浮球上下运动时不受妨碍的位置上。
2 被测介质不应含有铁磁性杂质。
3 为了防止运输时 ZXGF-18J 型仪表的浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前， 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至 密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
4 仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时 针方向排列。
5 仪表出厂时附有安装法兰，用户应有配管道法兰。
6 仪表的安装位置一般选择在量程之半。
| 型 号 | 规 格 编 码 | 内 容 | ||
| ZXGF-18J | 磁浮球液位计 | |||
| 01 | 顶置式 | |||
| 02 | 侧侧式 | |||
| 03 | 侧底式 | |||
| 04 | 支架式 | |||
| H | 测量范围H | |||
| * | 引颈长度（选01型时请注明） | |||
| ZXGF-18J | □ | □ | □ | |
选型举例： ZXGF-18J -01-2000（引颈长度：100mm）为顶置式,量程为2000mm,引颈长度100mm的磁浮球液位。安装形式：磁浮球液位计分以下四种安装方式A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装（订货时请用户注明安装形式和引颈长度L值。） 对于敞口或非金属容器,可以采用支架安装方式。
操作说明：
1、按键操作
| 调零键[Z]、调整键[S]、功能键[M] | ||
| 操作内容 | 操作方法 | 备注 |
| 按键开启 | 同时按下[Z]和[S]键5秒钟以上,便可开启（LCD屏幕显示：OPEN）。 | |
| PV值清零（即零位调整） | 将浮球直接置于零位上,按键开启后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,（LCD屏幕显示：PV=0） | 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,（LCD屏幕显示：PVER） |
| 4mA点有源迁移 | 按键调零：将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。（LCD屏幕显示：LSET） | |
| 20mA点有源迁移 | 按键调满：将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。（LCD屏幕显示：HSET） | |
| 变送器数据恢复 | 先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开启。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。2、测量参数设置 测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
|
显示内容 |
设置内容 | 操作方法 | |
| 0.888ZEPO CM | 设置4mA点量程 | 按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
| 100.00SPRN CM | 设置20mA点量程 | 同上 | 同上 |
| 2.000DPMP S | 设置阻尼时间 | 同上 | 同上 |
| 12.008DISP mA | 设置显示模式 | 按[S]键选择显示模式（显示液位、电流、百分比） | |
| 3.6FIX C CM | 固定电流输出 | 输出屏幕显示的电流值（3.6、4、8、12、16、20、22.8mA） | |
磁浮球液位计订货须知
l、 产品型号、名称。
2、 被测介质密度。
3、 测量方式。
4、 工作压力。
5、 安装形式。
6、 材质。
7、 是否配套供应法兰、螺栓、螺母等配件
