济宁恒通电极式液位计电极采用超纯三氧化二铝陶瓷电极（进口器件） ，工作温度：≤372℃；
耐压：≤21.56MPa 绝缘性能：＞500MΩ。
电极式液位计电极
一、 电极式液位计电极 概述
UDZ-01S-15Q液位测量筒和M16×1.5×87、M16×1.5×97、M16×1.5×115电极配套双色智能水位指示仪，组成全套水位测量装置。

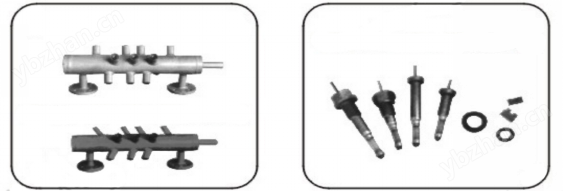

二、 电极式液位计电极 外形图
三、 电极式液位计电极 型号规格
|
项 号 |
测量筒编号 |
耐 压 |
温 度 |
汽液连通管中心 |
|
1 |
01 |
6.3MPa |
300℃ |
用户自定 |
|
2 |
02 |
16.0MPa |
350℃ |
用户自定 |
|
3 |
03 |
22MPa |
380℃ |
用户自定 |
四、 电接点液位计、电极筒液位计 电接点
采用超纯三氧化二铝陶瓷电极(进口器件) 工作温度：≤372℃
耐压：≤21.56MPa 绝缘性能：＞500MΩ
五、 电接点液位计、电极筒液位计 电接点型号规格
|
型 号 |
规 格 |
与测量筒装接形式 |
螺纹 |
|
DJM1615-97型 |
M16×1.5×97 |
外螺丝式 |
M16*1.5 |
济宁恒通仪表测控技术有限公司本产品用户电极参数分布一览表(法兰中心距离440mm)
|
序号 |
电极分布 |
电极间隔 |
备注 |
|
1 |
+105 |
15 |
水位计可视范围内全量程均布 |
|
2 |
+90 |
15 |
|
|
3 |
+75 |
15 |
|
|
4 |
+60 |
15 |
|
|
5 |
+45 |
15 |
|
|
6 |
+30 |
15 |
|
|
7 |
+15 |
15 |
|
|
8 |
0 |
15 |
|
|
9 |
-15 |
15 |
|
|
10 |
-30 |
15 |
|
|
11 |
-45 |
15 |
|
|
12 |
-60 |
15 |
|
|
13 |
-75 |
15 |
|
|
14 |
-90 |
15 |
|
|
15 |
-105 |
15 |
