绝缘套管介质损耗测试仪
一、概况
本仪器是一种*的测量介质损耗（tgδ）和电容容量（Cx）的仪器，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。它淘汰了QSI高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强， 测试时间短等优点，是我厂的第三代自动抗干扰介质损耗测试仪。

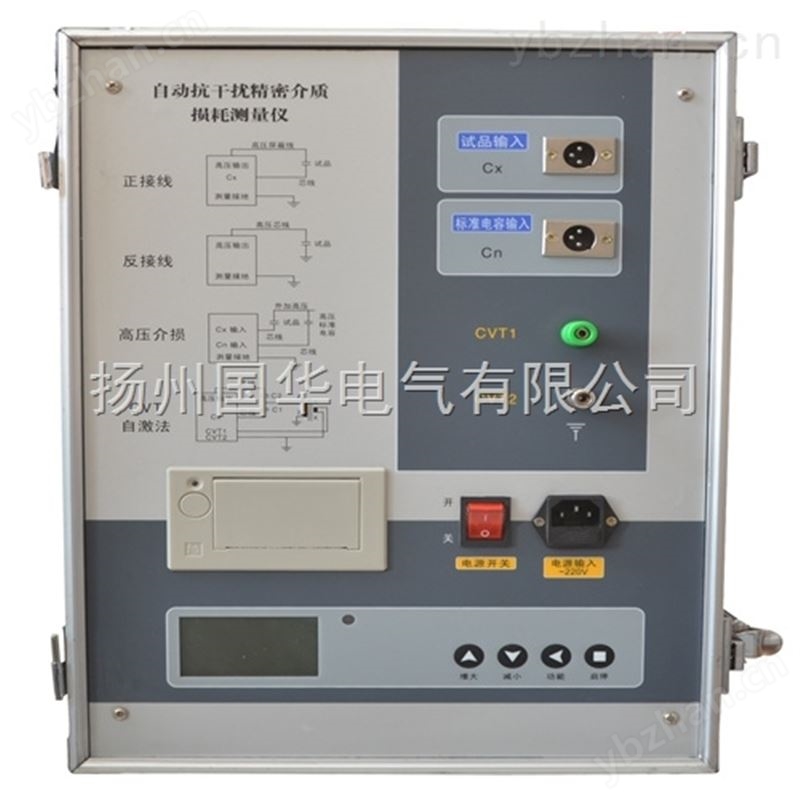

全自动介质损耗测试仪
全自动介质损耗测试仪用 于现场抗干扰介损测量， 测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗, 或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
- 主要技术指标
准确度： CX: ± （读数 ×1%+1pF ）
tgδ: ± （读数 ×1%+0.00040 ）
抗干扰指标： 变频抗干扰，在 200% 干扰下仍能达到上述准确度
电容量范围： 内 施 高压： 3pF ～ 60000pF/10kV 60pF ～ 1μF/0.5kV
外 施 高压： 3pF ～ 1.5μF/10kV 60pF ～ 30μF/0.5kV
分辨率： zui高 0.001pF ， 4 位有效数字
tgδ 范围： 不限，分辨率 0.001% ，电容、电感、电阻三种试品自动识别。
试验电流范围 ： 10μA ～ 5A
内施高压： 设定电压范围： 0.5 ～ 10kV
zui大输出电流： 200mA
升降压方式： 连续平滑调节
电压精度： ±(1.5%× 读数 +10V)
电压分辨率： 1V
试验频率： 45 、 50 、 55 、 60 、 65Hz 单频
45/55Hz 、 55/65Hz 、 47.5/52.5Hz 自动双变频
频率精度： ±0.01Hz
外施高压： 正接线时zui大试验电流 1A ，工频或变频 40-70Hz
反接线时zui大试验电流 10kV/1A ，工频或变频 40-70Hz
CVT 自激法低压输出： 输出电压 3 ～ 50V ，输出电流 3 ～ 30A
测量时间： 约 40s ，与测量方式有关
输入电源： 180V ～ 270VAC ， 50Hz/60Hz±1% ，市电或发电机供电
打印机： 炜煌 A7 热敏微型打印机
环境温度： -10 ℃ ～ 50 ℃
相对湿度 ： <90%
1 .2 主要功能特点
1.2.1 变频抗干扰
采用变频抗干扰技术，在 200% 干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
1.2.2 高精度测量
采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。
仪器所有量程输入电阻低于 2Ω ，消除了测量电缆附加电容的影响。
1.2.3 多级安全保护，确保人身和设备安全
高压保护： 试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
低压保护： 误接 380V 、电源波动或突然断电，启动保护，不会引起过电压。
接地保护： 仪器接地不良使外壳带危险电压时，启动接地保护。
C V T ： 高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。 CVT 测量时无 10kV 高压输出。
防误操作： 两级电源开关；电压、电流实时监示；多次按键确认；接线端子高 / 低压分明；缓速升压，可迅速降压，声光报警。
防 “ 容升 ” ： 测量大容量试品时会出现电压抬高的 “ 容升 ” 效应，仪器能自动跟踪输出电压，保持试验电压恒定。
抗震性能： 仪器采用*抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆： 为耐高压绝缘导线，可拖地使用。
